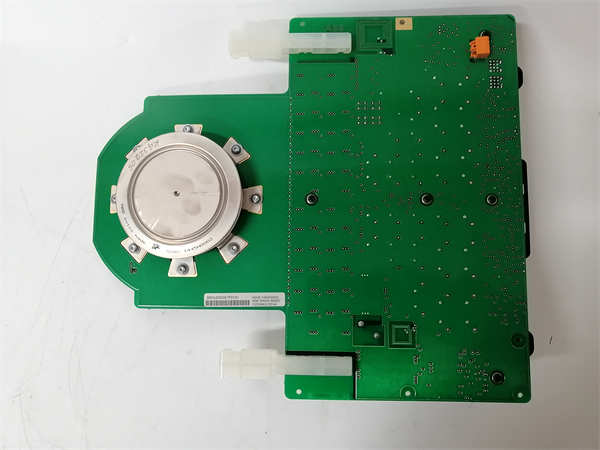

ABB 5SHX1445H0002 3BHL000387P0101

ABB 5SHX1445H0002 3BHL000387P0101 是ABB公司生产的一款高性能高压IGBT模块，属于StakPak功率半导体系列。该产品是中高压变频器的核心功率开关器件，专门用于大功率电能转换和控制，广泛应用于电力驱动和工业变频领域。

应用场景

在华北地区某大型钢铁厂的热连轧主传动系统中，ABB 5SHX1445H0002 IGBT模块作为变频器的核心功率单元，负责控制5500kW同步电机的调速运行。当轧机进行带钢轧制时，模块以kHz级的开关频率精确控制输出功率，承受频繁的负载冲击。在一次过载工况下，模块凭借优良的短路耐受能力，在微秒级内实现安全关断，保护了整套传动系统。这体现了5SHX1445H0002在重工业应用中的核心价值：提供可靠的大功率开关能力，保障设备安全运行。

核心参数速览

技术原理与创新价值

创新点1： 压接式封装与双面散热技术ABB 5SHX1445H0002采用创新的压接式封装技术，通过外部压力实现芯片与电极的紧密接触，彻底解决了传统焊接模块的绑定线疲劳问题。其双面散热设计使芯片热量可从上下两侧同时导出，大幅降低热阻，提高功率密度和可靠性。这种封装技术使模块具备更高的功率循环寿命，特别适合频繁负载变化的工业应用。创新点2： 短路耐受与失效安全模式模块具备优良的短路耐受能力，在系统发生故障时可在10微秒内承受额定电流数倍的过电流。其"失效短路"的安全模式确保即使芯片损坏也不会开路，避免了电压尖峰对系统的危害，大大提高了系统的可用性和安全性。

应用案例与行业价值

案例：华东地区某大型矿山提升机变频改造项目。该矿主井提升机原采用直流调速系统，故障率高且维护成本大。采用基于ABB 5SHX1445H0002 I模块的ACS6000中压变频器进行改造后，系统性能显著提升。应用流程： 多组5SHX1445H0002 IGBT模块在变频器内组成多电平拓扑，通过PWM控制实现电机平滑调速。系统根据负载需求实时调节输出频率和电压，完成矿石提升任务。价值体现： 改造后系统效率提升约3%，年节电超80万度。模块的高可靠性使故障率降低约70%，维护成本下降约40%。提升机控制精度提高，生产效率提升约15%。

相关产品组合方案

1. 1.ABB门极驱动单元 - 如5STC08u1200等，专为5SHX1445H0002配套的驱动板

2. 2.ABB吸收电容 - 浪涌吸收和保护组件

3. 3.ABB水冷散热器 - 大功率散热解决方案

4. 4.ABB电压电流传感器 - 系统监测和保护器件

5. 5.ABB光纤板 - 驱动信号隔离传输

6. 6.ABB功率单元 - 完整的功率模块组装

安装维护与全周期支持

ABB 5SHX1445H0002安装需专用工具，确保压接力精确控制在规定范围。安装前需检查接触面平整度和清洁度，涂抹指定导热硅脂。日常维护主要包括定期检查紧固扭矩、清洁散热器和监测温升。
