ABB 5SHY3545L0016 3BHB019719R0101 GVC736BE101 5SXE06-0160

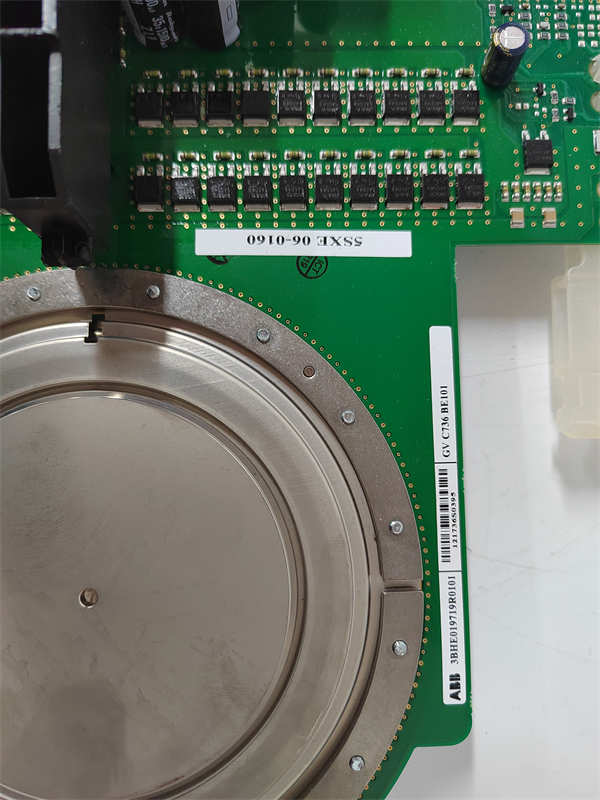

ABB 5SHY3545L0016 是ABB公司生产的一款高性能IGBT模块，与驱动板3BHB019719R0101、门极驱动电源GVC736BE101及直流支撑电容器5SXE06-0160共同构成中压变频器功率单元的核心套件。该套件专为ABB ACS 5000系列中压变频器设计，承担着高效可靠的能量转换任务，是大型传动系统的"心脏"。

应用场景:

在钢铁企业的高速线材轧制生产线上，主传动电机需要瞬时提供巨大的转矩并实现精确的转速控制。ABB 5SHY3545L0016功率单元套件正是实现这一关键功能的核心。当控制系统发出指令后，3BHB019719R0101驱动板在GVC736BE101电源的支持下，精确控制5SHY3545L0016 IGBT芯片的开关状态，同时5SXE06-0160电容器有效平滑直流母线电压波动。这套组件的协同工作确保变频器输出纯净的正弦波电源，驱动轧机电机平稳运行，满足高速轧制的苛刻要求。

核心参数速览:

技术原理与创新价值:

· •创新点1：系统化匹配设计的卓越性能该套件的核心价值在于各组件的完美匹配。5SHY3545L0016 IBT芯片与3BHB019719R0101驱动板经过ABB协同优化，确保开关特性最优，同时GVC736BE101提供稳定可靠的驱动电源，5SXE06-0160电容则有效抑制直流链路电压波动。这种系统化设计最大限度发挥了整套功率单元的性能。

· •创新点2：先进的压接式封装技术5SHY3545L0016采用创新的压接式封装，相比传统焊接技术，具有更好的热循环能力和更高的可靠性。这种设计有效降低了热阻，提高了功率密度，同时避免了焊料疲劳导致的失效，特别适合大功率变流的严苛工作环境。

· •创新点3：集成的智能保护与诊断驱动板3BHB019719R0101集成先进的Vce饱和监测与去饱和保护功能，能够在微秒级内检测到异常工况并安全关断IGBT。同时，模块内置的温度传感器实时监控芯片结温，结合系统诊断功能，为预测性维护提供数据支持。

应用案例与行业价值:

在某大型矿山的主井提升机变频改造项目中，采用ABB ACS 5000变频器驱动同步电机。

· •应用流程： 提升机每次启停都需要极大的转矩，5SHY3545L0016功率单元在3BHB019719R0101驱动板的精确控制下，实现平稳的转矩输出。5SXE06-0160电容有效吸收提升机减速过程中的再生能量，维持直流母线电压稳定。

· •行业价值： 这套功率单元连续无故障运行超过5年，经受住了矿山恶劣环境的考验。客户反馈："ABB功率组件套件的可靠性极佳，维护量小，为矿井的连续生产提供了有力保障。"

相关产品组合方案:

1. 1.ABB 5SXE10-0181：吸收电容器，与5SXE06-0160协同工作，进一步改善波形质量

2. 2.ABB 5SHY3545L0009：同系列不同规格IGBT模块，适用于不同功率等级的变频器

3. 3.ABB 3BHE021951R0124：控制系统主板，向功率单元发出控制指令

4. 4.ABB 5SDD12：水冷散热器，为功率模块提供高效冷却

5. 5.ABB 3BHL000986P0001：光纤接口板，实现控制回路与功率回路的电气隔离

安装维护与全周期支持:

该功率单元套件的安装需要专业工具和严格的操作规程。IGBT模块5SHY3545L0016的安装需确保规定的紧固力矩，接触面需涂抹合适的导热硅脂。电容器5SXE06-0160安装前需检查容值及绝缘电阻。
