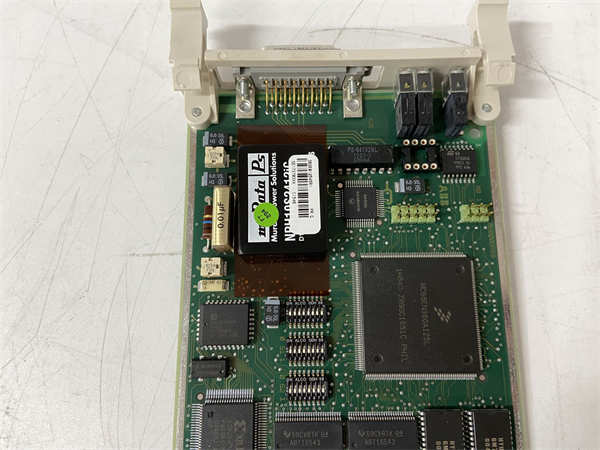

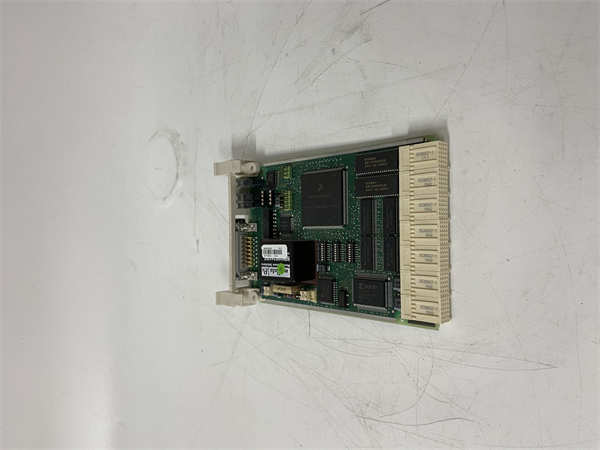

CI546 3BSE012545R1 ABB

ABB CI546 3BSE012545R1 是ABB旗下AC 800M高性能过程控制器系列的一款关键通信接口模块。该模块作为控制器的“网络门户”，负责实现AC 800M控制器与多种现场总线及工业以太网网络的高速、可靠数据交换，是构建复杂自动化系统通信骨干的核心组件。

应用场景：

在华南地区某大型造纸厂的分布式控制系统（DCS）中，主控制器ABB AC 800M需要通过Profibus-DP网络连接数十个远程I/O站，以采集遍布全厂的传感器数据和驱动执行机构。系统配置了ABB CI546 3BSE012545R1 Profibus-DP主站通信模块。在一次因施工导致部分Profibus电缆损坏的意外中，CI546模块强大的诊断功能立即精准定位了故障区段，并通过其冗余的网络设计（若配置）将通信流量自动导向备用路径，确保了关键I/O站的通信不中断，避免了因局部信号丢失可能导致的生产流程紊乱，充分展现了其在维护系统通信完整性方面的关键价值。

核心参数速览：

技术原理与创新价值：

创新点1：高效的Profibus-DP主站协议处理能力。 CI546 模块内部集成专用的通信处理器，能够高效处理Profibus-DP主站协议栈。它负责周期性地与所有配置的从站（如远程I/O、变频器、仪表等）进行数据交换，并管理非周期性的参数设置、诊断等通信任务，其确定的通信周期保证了控制数据的实时性。创新点2：强大的网络诊断与维护功能。 该模块不仅实现通信，更提供了深入的网络诊断能力。工程师可以通过ABB的工程软件（如Control Builder M）实时查看网络拓扑状态、每个从站的通信质量、信号强度以及详细的错误信息，极大简化了网络调试和故障排查的复杂度，缩短了停机时间。创新点3：无缝的系统集成与高可靠性。 CI546 作为AC 800M控制器平台的有机组成部分，与其CPU模块紧密集成，共享背板总线，确保了通信数据交换的低延迟和高可靠性。这种设计避免了外部网关可能引入的延迟和单点故障，提升了整个控制系统的整体性能和可用性。

应用案例与行业价值：

在华东某大型汽车制造厂的涂装车间，对喷涂机器人的控制精度和同步性要求极高。该车间采用以ABB AC 800M为核心的控制系统，通过CI546 Profibus-DP主站模块连接上百个驱动器和I/O站，构成实时控制网络。CI546模块稳定的主站性能确保了所有节点间毫秒级的同步精度，使得多台机器人能够协同完成复杂曲面的精准喷涂。项目实施后，产品表面质量一致性显著提升，同时CI546的网络诊断功能帮助维护团队快速排除了一次因接地不良导致的通信干扰，将潜在的生产线停机时间从数小时缩短至几分钟，维护效率大幅提高。

相关产品组合方案：

1. 1.ABB AC 800M 控制器CPU（如PM851, PM861）： 系统的核心处理单元，CI546模块为其扩展通信能力。

2. 2.ABB S800 I/O 系列： 常用的Profibus-DP从站，用于分布式信号采集和控制。

3. 3.ABB 传动产品（如ACS550, ACS880）： 通常支持Profibus-DP通信，可作为从站受控。

4. 4.其他ABB通信模块（如CI854, CI855）： 用于扩展其他网络协议（如Modbus, FF等）。

5. 5.ABB Control Builder M： 用于对AC 800M系统及CI546模块进行组态编程。

6. 6.Profibus网络组件： 如电缆、连接器、中继器等。

安装维护与全周期支持：

ABB CI546 3BSE012545R1模块的安装需在系统断电情况下进行，将其牢固插入AC 800M控制器基座的指定扩展槽位。配置工作完全在Control Builder M软件中完成，包括设置网络参数、扫描并组态从站设备。
