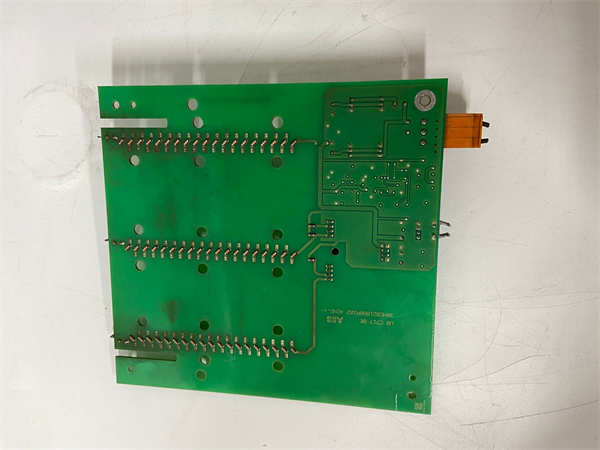

UBC717BE101 3BHE021887R0101 ABB

ABB UBC717BE101 3BHE021887R0101 是ABB旗下AC 800M高性能控制系统中的一款基座单元（Base Unit）。该产品为AC 800M控制器模块（如CPU模块、通信模块等）提供机械安装、电气连接和背板通信的基础平台，是构建完整控制站的核心基础组件。

应用场景：

在西北地区某大型光伏材料制造厂的DCS系统机柜内，工程师正在安装一批ABB UBC717BE101基座单元。这些基座被整齐地固定在导轨上，随后PM861控制器模块和各类I/O模块被精准插入。UBC717BE101通过其高质量的背板连接器，为各模块提供了稳定可靠的电源分配和高速数据通信通道。整个系统投运后，即便在车间内较大的温度波动和电气干扰环境下，也从未出现因连接问题导致的通信故障，为生产线的连续稳定运行奠定了坚实基础。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性连接与信号完整性设计。 UBC717BE101 的核心价值在于其精密的机械结构和电气设计。它采用高质量的多针脚连接器（通常为欧式卡规结构）和优化的PCB布线，确保插入其中的控制器和I/O模块能够获得稳定的电源供应和完整的高速数据信号传输，最大限度地减少了接触电阻和信号反射带来的影响，为控制系统的确定性响应提供了物理基础。创新点2：灵活的配置与可扩展架构。 该基座单元设计支持不同数量的模块组合，允许用户根据实际控制点的需求灵活配置AC 800M站的大小。通过基座单元的级联，可以轻松扩展系统的I/O容量，这种模块化设计使得系统能够随工艺需求的变化而平滑演进，保护了用户的投资。创新点3：简化的安装与维护性。 UBC717BE101 的设计充分考虑了工程实施的便利性。其导轨安装、前接线（如配合TB系列端子单元）等特性，大大简化了柜内布局和布线工作。模块的插拔设计使得在系统不停电的情况下（热插拔需系统支持）更换故障模块成为可能，显著缩短了维护时间。

应用案例与行业价值：

在华南某大型水务集团的泵站自动化升级项目中，需要将数十个老旧站控系统统一改造为基于ABB AC 800M的标准化系统。ABB UBC717BE101基座单元作为所有控制站的标准基础平台被大规模采用。其一致性和可靠性简化了安装调试流程，加快了项目进度。运行数年来，这些基座单元在各种潮湿、振动的现场环境下始终保持“零故障”记录，其稳定的连接性能确保了成百上千个I/O点的数据准确传输。项目负责人评价：“选择UBC717BE101这样可靠的硬件基础，是我们实现整个项目高可用性目标的第一个正确决策。”

相关产品组合方案：

1. 1.ABB PM8xx 系列CPU模块（如PM861, PM856）： 系统的控制大脑，安装于UBC717BE101上。

2. 2.ABB S800 I/O 系列模块（如SD832, SA801）： 提供信号接口，插入基座单元的扩展槽。

3. 3.ABB TU810 等端子单元： 用于现场信号线的便捷连接。

4. 4.ABB 电源模块（如PU515）： 为整个基座单元及其上的模块供电。

5. 5.ABB 机架和导轨： 用于安装固定基座单元。

6. 6.ABB Control Builder M 工程软件： 用于对安装在基座上的控制系统进行组态。

安装维护与全周期支持：

ABB UBC717BE101 3BHE021887R0101基座单元的安装需首先牢固固定在标准导轨上，并确保接地良好。安装控制器和I/O模块时应确认模块类型与槽位兼容，并均匀用力将其完全插入到底，听到锁扣声为止。日常维护主要是定期检查固定螺钉是否紧固，清除灰尘，并通过系统诊断功能监控背板通信状态。
