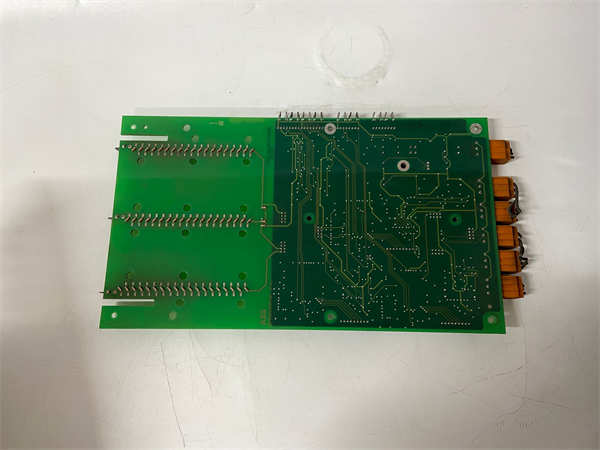

UFC721BE101 3BHE021889R0101 ABB

ABB UFC721BE101 3BHE021889R0101 是ABB旗下AC 800M高性能控制系统中的一款基座单元（Base Unit）。该产品为AC 800M控制器模块及I/O模块提供机械固定、电气连接和背板通信的基础平台，是构建完整、可靠控制站的核心结构组件。

应用场景：

在华南地区某大型半导体芯片制造厂的Fab厂务监控系统中，对洁净车间环境（温湿度、压力、洁净度）的控制要求极为苛刻。该系统机柜内密集安装了多台AC 800M控制器，每台控制器均稳固地安装在ABB UFC721BE101基座单元上。UFC721BE101通过其高精度的背板连接器，确保了控制器与众多I/O模块之间的电源分配和数据通信绝对可靠，即使在常年不间断运行和微振动环境下，也保证了环境参数控制的毫厘不差，为芯片良品率提供了基础保障。

核心参数速览：

技术原理与创新价值：

创新点1：高精度机械结构与电气连接可靠性。 UFC721BE101 采用坚固的金属结构和精密的欧式卡规连接器。当模块插入时，能够确保数百个引脚同时实现稳定、低电阻的电气接触。这种设计有效防止了因振动、温差变化导致的接触不良，为控制系统的长期无故障运行提供了物理保障。创新点2：优化的信号完整性与抗干扰能力。 该基座单元的印刷电路板（PCB）经过精心设计，通过合理的布线、屏蔽和阻抗控制，最大限度地减少了高速数字信号在背板传输时的衰减、反射和串扰，确保了控制器与I/O模块之间数据通信的准确性和实时性。创新点3：模块化与可扩展的系统架构基础。 UFC721BE101 是AC 800M系统模块化理念的体现。用户可以根据实际控制规模，选择不同槽位数的基座单元，或者通过级联多个基座来灵活扩展I/O容量。这种设计使得系统能够轻松适应未来生产流程的变化和扩展需求。

应用案例与行业价值：

在华东某大型轨道交通综合监控系统（ISCS）项目中，上百个车站和设备集中站的机柜内均采用了ABB UFC721BE101基座单元作为AC 800M控制器的安装平台。其统一的机械接口和电气规范，极大简化了遍布全线的数千个控制站的安装、调试和维护工作。五年多的运营实践证明，基于UFC721BE101构建的控制站故障率极低，其坚固性和连接可靠性为地铁的安全、准点运营做出了“默默无闻”但至关重要的贡献。项目维护工程师评价：“UFC721BE101基座也许不起眼，但它是我们整个自动化系统可靠性的基石。”

相关产品组合方案：

1. 1.ABB PM8xx 系列CPU模块（如PM861, PM865）： 控制系统的“大脑”，安装于UFC721BE101上。

2. 2.ABB S800 I/O 系列模块（如SD832, SA801）： 信号采集与控制输出模块，插入基座扩展槽。

3. 3.ABB TU810/TU815 等端子单元： 提供方便的现场信号接线接口。

4. 4.ABB 电源模块（如PU515, PU516）： 为基座单元及模块供电。

5. 5.ABB 机柜和导轨： 用于安装固定基座单元。

6. 6.ABB Control Builder M 工程软件： 用于系统组态和编程。

安装维护与全周期支持：

ABB UFC721BE101 3BHE021889R0101基座单元的安装需首先牢固安装在标准DIN导轨上，并确保良好接地。安装各类模块时，应确认模块与槽位兼容，并均匀用力垂直插入直至锁紧机构到位。日常维护主要是定期检查基座固定是否牢固、清除积尘，并通过系统诊断功能监控背板通信状态。
