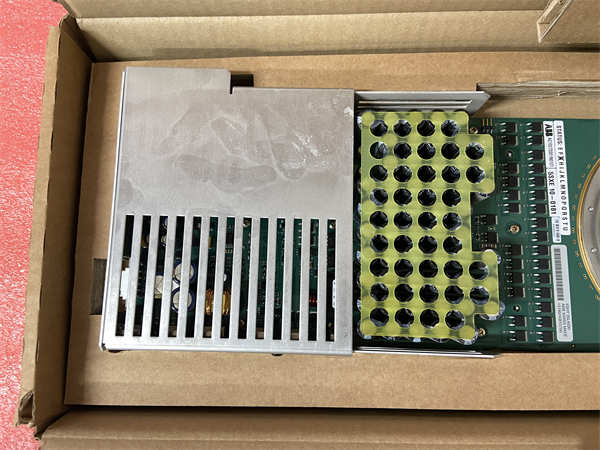

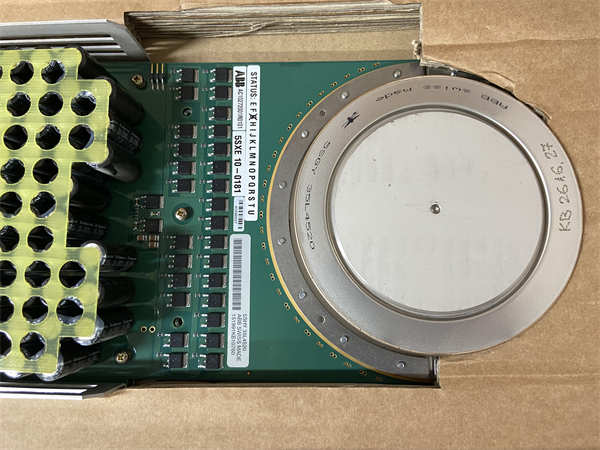

ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101

ABB 5SHY35L4520是ABB集团生产的一款高性能IGBT（绝缘栅双极型晶体管）功率模块，属于其高压大功率变频驱动器（如ACS 1000系列）的核心功率单元。该模块通常与驱动电路板（如5SXE10-0181）和识别单元（如AC10272001R0101）协同工作，共同构成变频器内单相逆变或整流桥臂，负责高电压、大电流的电能转换与电机控制。

应用场景

在一座大型矿山的矿石传送带驱动系统中，一台ACS1000系列高压变频器控制着数千千瓦的同步电机。突然，变频器因功率单元故障报警停机，导致整条生产线中断，每分钟都意味着巨大的产量损失。经过排查，确诊为一个功率单元内的ABB 5SHY35L4520IGBT模块因长期过载而击穿。维修团队迅速行动，使用原装5SHY35L4520模块和配套的5SXE10-0181驱动板对故障单元进行整体更换。由于备件兼容性完美，更换后单元一次性通过测试，系统在最短时间内恢复运行，避免了更长时间的生产停滞，凸显了使用原厂核心备件在紧急维修中的关键价值。

核心参数速览

技术原理与创新价值

创新点1：高压大电流处理能力与低损耗设计。5SHY35L4520采用了先进的IGBT芯片技术和封装工艺，使其能够承受3300V级别的高压和数百安培的电流。通过优化内部结构，该模块在导通和开关过程中的能量损耗被降至最低，这不仅提高了变频器的整体效率，也减少了散热需求，有助于提升功率密度和系统可靠性。创新点2：集成化与模块化设计理念。ABB将5SHY35L4520IGBT芯片、续流二极管以及必要的传感器（如NTC温度传感器）高度集成在一个紧凑的模块内。这种模块化设计简化了变频器功率单元的结构，使生产、测试和维护更为便捷。当模块需要更换时，可以作为一个整体部件进行快速替换，极大地缩短了维修时间。创新点3：与专用驱动板的精准匹配。5SHY35L4520的性能发挥离不开其“大脑”——专用驱动板（如5SXE10-0181）。ABB为该模块设计了高度匹配的驱动电路，确保IGBT的开通、关断过程得到精确控制，提供最佳的保护（如短路保护、过压保护、欠压锁定），并实现与变频器主控系统的实时状态通信（通过AC10272001R0101这样的接口或识别单元），从而实现了功率级的智能化和高可靠性。

应用案例与行业价值

某钢铁集团热轧厂的主轧机电机由多台ACS1000变频器驱动。在一次年度大修中，预防性检测发现某台变频器的功率单元性能参数已临近临界点。厂方决定对其进行预防性更换，采用了ABB 5SHY35L4520为核心的功率单元套件。更换后，该变频器的输出波形质量显著改善，电机运行更加平稳，能耗也有所降低。设备经理表示：“使用原厂5SHY35L4520模块进行预防性维护，虽然初始投入较高，但避免了非计划停机的巨大风险，并且保证了设备性能如新。其稳定的表现为我们连续生产高品质钢材提供了最根本的动力保障。”

相关产品组合方案

· •ABB 5SXE10-0181：与5SHY35L4520配套的专用门极驱动板，必须同时更换以确保最佳性能和保护。

· •ABB AC10272001R0101：可能代表一个完整的功率单元或识别模块，包含5SHY35L4520和其驱动电路。

· •ABB 5SNA系列其他IGBT：如5SNA 1200G450300等，用于不同功率等级的ABB变频器。

· •ABB ACS1000 变频器控制系统：如主控板、光纤通信板等，是5SHY35L4520功率单元的上层指挥中心。

· •ABB 变频器散热系统：包括冷却风扇、散热器、水冷单元等，为5SHY35L4520提供必要的冷却，保障其寿命。

· •ABB 服务工具：如DriveWindow® 或ACS1000 专用调试软件，用于模块更换后的参数配置与系统调试。

安装维护与全周期支持

更换ABB 5SHY35L4520功率模块是一项专业性极强的技术工作。操作前必须确保变频器完全断电并经验电放电。在更换5SHY35L4520IGBT模块时，务必同步更换配套的5SXE10-0181驱动板，并严格按照要求涂抹导热硅脂，以保证良好的散热和电气绝缘。
