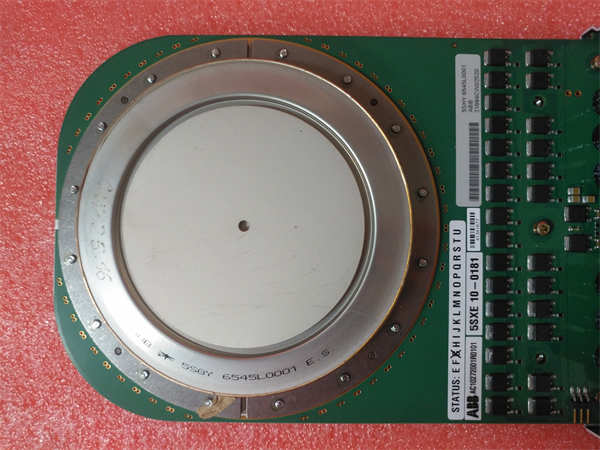

ABB 5SHY6545L0001 AC10272001R0101 5SXE10-0181

ABB 5SHY6545L0001是ABB集团生产的StakPak系列高压绝缘栅双极型晶体管模块，是中大功率电力电子变换装置的核心元器件。该模块以其极高的电压电流等级、卓越的可靠性和坚固的机械结构，成为严苛工业环境下的理想选择。

应用场景

在一条大型矿山带式输送机的驱动系统中，其核心动力单元——一台ABB ACS1000系列中压变频器——正依靠多个 5SHY6545L0001IGBT模块构建的逆变桥臂，将直流电精准地转换为可变频变压的交流电，以平滑控制数百千瓦电机的启停与速度。任何单个IGBT的失效都可能导致整条生产线停摆，造成巨大经济损失。而 5SHY6545L0001凭借其业界公认的坚固性和长寿命设计，确保了输送机系统在重载、频繁启停和电网波动等恶劣工况下数年如一日地稳定运行。

核心参数速览

技术原理与创新价值

创新点1：独特的StakPak压力接触技术。与传统焊接式模块不同，5SHY6545L0001采用ABB专利的StakPak封装。其内部芯片通过机械压力与外部端子实现大面积、低阻抗的电连接。这种技术彻底消除了因温度循环导致的焊料层疲劳和老化问题，极大地提高了模块的功率循环能力和机械可靠性，使其寿命远超常规产品。创新点2：优化的IGBT4芯片技术。该模块采用了ABB先进的IGBT4芯片，实现了低通态压降和低开关损耗的完美平衡。这意味着在相同的工作条件下，5SHY6545L0001的自身能耗更低，发热量更小，从而允许系统在更高的开关频率或输出功率下运行，提升了整个传动系统的效率。创新点3：与专用驱动板5SXE10-0181的完美匹配。ABB为该模块设计了专用的门极驱动板 5SXE10-0181。这套组合经过ABB实验室的严格测试和优化，能提供最佳的门极驱动波形，确保IGBT快速、安全地开关，并集成了完善的短路保护、有源钳位和状态监测功能，最大程度地发挥了模块的性能并防止其因误操作或故障而损坏。

应用案例与行业价值

在某沿海大型钢铁厂的厚板轧机主传动系统中，其ACS6000中压变频器核心功率单元采用了多组 ABB 5SHY6545L0001模块。轧钢时，电机需要承受巨大的、周期性的冲击负载。自使用该模块以来，系统经历了数万次高强度轧制冲击，未发生任何因IGBT模块失效导致的非计划停机。工厂维护工程师表示：“在轧机这种极端工况下，可靠性就是生命线。5SHY6545L0001及其驱动板 5SXE10-0181的组合给了我们极大的信心，其稳定的表现不仅保障了连续生产，其低损耗特性也为我们带来了可观的节能效益。”

相关产品组合方案

1. 1.5SXE10-0181： 专用门极驱动板，必须与 5SHY6545L0001配套使用，是激活和保护模块的关键。

2. 2.5SHY3545L0002： 同系列较低功率等级的IGBT模块，适用于功率稍小的变频单元。

3. 3.5SNA1200G450300： ABB HiPak系列IGBT模块，采用标准封装，适用于不同平台的中功率应用。

4. 4.ACS1000： 典型的采用StakPak IGBT模块的中压变频器整机，5SHY6545L0001是其核心备件。

5. 5.3BHE039203R0101： ACS1000变频器的控制板卡，与功率模块协同工作，构成完整控制系统。

6. 6.5SDF10H4503： 高压整流二极管模块，在变频器中与 5SHY6545L0001等逆变模块配合，构成前端整流单元。

安装维护与全周期支持

ABB 5SHY6545L0001模块的安装需要专业工具和严格规程，特别是其压力装配工艺要求精确的扭矩控制。在更换时，必须确保其配套的 5SXE10-0181驱动板状态良好并正确安装。日常维护主要侧重于检查冷却系统的效率（确保散热器表面温度在允许范围内）和定期清洁防尘网，以防止因过热导致模块性能衰减或损坏。
