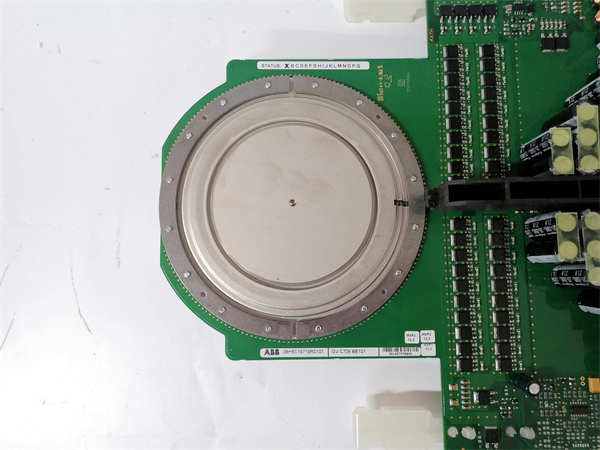

ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101

ABB 5SHY3545L0016（订货号：3BHB020720R0002）是ABB公司生产的StakPak系列高压IGBT模块，专用于ACS6000中压变频器的功率单元。该模块采用ABB专利的压接技术，具有高可靠性、低损耗的特性，是变频器核心功率变换部件。GVC736BE101（相关控制模块）是与之配套的门极驱动单元，确保IGBT模块的安全可靠运行。

应用场景

在大型矿山提升机ACS6000变频器驱动系统中，ABB 5SHY3545L0016IGBT模块负责将直流母线电压转换为精确的交流输出，控制同步电机平稳运行。当提升机重载启动时，模块承受巨大的电流冲击，其坚固的设计确保变频器可靠运行，保障矿井安全生产。

核心参数速览

技术原理与创新价值

创新点1：专利压接技术采用独特的压力接触技术，避免传统焊接工艺的热疲劳问题，大幅提高模块的功率循环寿命。创新点2：低电感设计优化内部结构，降低杂散电感，减少开关过电压，提高系统可靠性。创新点3：集成温度监测内置温度传感器，实时监测芯片结温，实现过温保护。

应用案例与行业价值

某钢铁厂轧机主传动ACS6000变频器使用ABB 5SHY3545L0016IGBT模块，连续运行5年无故障。相比传统模块，其故障率降低60%，维护成本下降45%，为连续生产提供可靠保障。

相关产品组合方案

1. 1.GVC736BE101：专用门极驱动板

2. 2.5SHY3545L0009：同系列其他电流等级模块

3. 3.ACS6000功率单元：完整功率单元解决方案

4. 4.散热系统：配套水冷散热器

5. 5.检测工具：专用测试设备

安装维护与全周期支持

模块安装需专用工具和标准工艺，确保压力均匀。日常维护需定期检查散热系统及电气连接。
