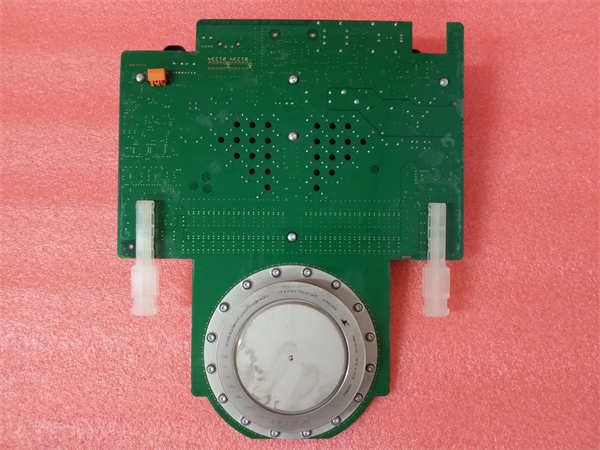

ABB 5SHY3545L0016是ABB公司采用StakPak技术的一款高压大功率IGBT模块。该模块通常与专用驱动板（如3BHB020720T0002 / GVC736BE101）配套使用，构成一个完整的功率单元，是ABB中压变频器（如ACS 1000系列）和大型电力电子装置中的核心开关器件，负责高效率、高频率地通断巨大电流。

应用场景：

在一座大型钢铁厂的轧钢主传动车间，巨大的轧机需要强大的动力和精确的速度控制。驱动这些轧机电机的是ABB ACS 1000系列中压变频器。在变频器的功率柜内，多个由ABB 5SHY3545L0016IGBT模块和其专用驱动板3BHB020720T0002组成的功率单元，像一支训练有素的“电力交响乐团”。它们接收控制器的PWM（脉冲宽度调制）指令，以极高的开关频率将固定的中压工频电源（如3300V AC）转换成频率和电压可变的完美正弦波，从而精准控制轧机电机的转速和扭矩，实现高强度、高精度的轧制工艺。这套组合的可靠性与性能直接决定了轧机的生产效率和产品质量。

核心参数速览：

技术原理与创新价值：

创新点1：StakPak压力接触技术与传统焊接或螺丝连接不同，5SHY3545L0016采用的StakPak技术使用弹簧压力将IGBT芯片、二极管和直流母线端子紧密压合在一起。这种技术消除了焊料疲劳和螺丝松动的问题，具有更高的热循环可靠性，特别适合承受频繁的功率变化和热冲击，极大地延长了模块的使用寿命。创新点2：专用驱动与全面保护驱动板3BHB020720T0002并非简单的开关信号放大器。它为核心IGBT提供优化的门极驱动波形，以平衡开关速度和开关损耗。同时，它集成了高级保护功能：短路保护（SCP）能在数微秒内检测并关断短路电流；欠压锁定（UVLO）确保在供电不足时不会误触发；电源监控等功能共同构成了IGBT的“贴身保镖”，防止其因过流、过压而损坏。创新点3：低电感设计与卓越的并联能力模块的机械结构和内部布线经过优化，实现了极低的内部电感。这对于高压大电流的快速开关至关重要，能有效抑制电压尖峰和电磁干扰。同时，其一致性和对称性设计使得多个模块可以轻松并联，以构建输出功率更大的系统，满足兆瓦级应用的需求。

应用案例与行业价值：

案例：矿山提升机变频驱动系统某大型铜矿的主井提升机，负责将矿石从数百米深的井下运至地面，其安全性和可靠性至关重要。该提升机由ABB ACS 1000变频器驱动，其核心功率单元即为5SHY3545L0016和3BHB020720T0002驱动板的组合。这套系统提供了极其平滑且可控的转矩，确保了提升机在重载启动、匀速运行和安全制动等各个阶段的稳定性和精确性。矿方设备经理评价：“这套功率组件运行非常稳定，其强大的驱动和保护功能让我们在数次电网波动中都避免了设备损坏。其模块化设计也使得维护更换非常便捷，最大限度地保障了矿井的连续生产。”

相关产品组合方案

· •ABB ACS 1000 变频器整机：该功率模块套件所服务的核心系统。

· •其他StakPak IGBT模块：如5SHY35L4510等，用于同一系统的不同功率单元。

· •门极驱动电源：为驱动板3BHB020720T0002提供隔离的、稳定的工作电源。

· •水冷散热器与系统：为5SHY3545L0016IGBT模块提供高效的冷却，保证其结温在安全范围内。

· •吸收电容器与浪涌抑制器：用于抑制开关过程中产生的电压尖峰，保护IGBT。

安装维护与全周期支持

ABB 5SHY3545L0016与驱动板3BHB020720T0002的安装和维护是高度专业化的作业，必须由经过严格培训的工程师执行。安装IGBT模块时，必须使用扭矩扳手，严格按照规定顺序和扭矩值紧固压块螺丝，确保接触压力均匀。在安装驱动板前，必须清洁所有电气接触面，并涂抹适量的导热硅脂。日常维护主要是定期检查冷却系统效能、清理灰尘、监测运行温度和使用专业设备检测驱动波形。
