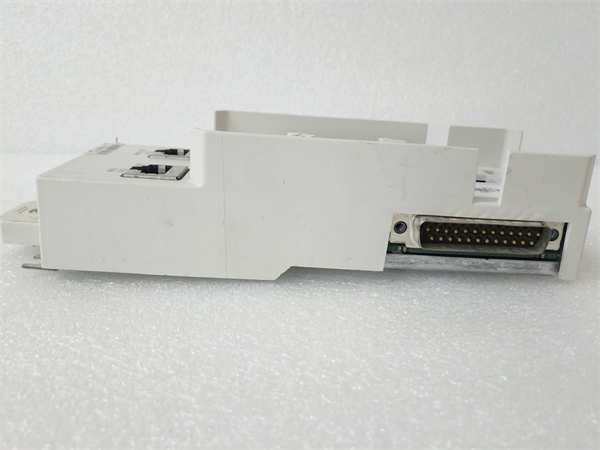

ABB TP867 3BSE043664R1

ABB TP867 3BSE043664R1是ABB Advant 开放式控制系统或Symphony Harmony系统家族的关键组件，产品类别为PROFIBUS DP从站通信接口模块。该模块使ABB的控制器或I/O站能够作为标准从站连接到PROFIBUS-DP网络，实现与上位主站（如西门子、施耐德等PLC/DCS）的稳定、高效的数据循环通信。

应用场景：

在一座大型化工厂，核心生产装置采用先进的ABB Advant OCS系统进行过程控制，而公用工程装置（如空压站、循环水场）则采用性价比高的西门子S7-400 PLC系统控制。为了实现全厂一体化监控，需要将空压站的运行数据（压力、流量、设备状态）实时上传至中央控制室的ABB系统。此时，在西门子PLC机架上配置ABB TP867模块作为PROFIBUS从站。ABB系统作为主站，可以循环读取TP867映射的数据，从而在统一的操作员站上监控整个工厂的运行状况。这避免了为少量信号单独铺设电缆的昂贵成本，实现了跨品牌系统的经济、高效集成。

核心参数速览：

技术原理与创新价值：

创新点1：标准的从站身份与无缝集成能力TP867的核心价值在于其“标准化”。它遵循完整的PROFIBUS-DP协议规范，并提供标准的GSD（设备数据库）文件。当在第三方主站系统（如西门子STEP 7）中进行网络组态时，工程师只需导入此GSD文件，即可像添加一个标准的远程I/O站一样添加TP867。这种“即插即用”的集成方式，极大地简化了跨系统通信的复杂性和开发难度。创新点2：灵活的数据映射与高性能交换该模块在ABB系统内部与PROFIBUS网络之间建立了一个高效的数据交换区。用户可以通过ABB的工程软件（如Composer）灵活地定义哪些过程数据（例如，来自特定I/O模块的信号或控制器内部的变量）被映射到PROFIBUS报文的输入/输出区域。这种映射关系清晰直观，支持大数据量的高速、确定性传输，确保了通信的实时性和可靠性。创新点3：双端口设计与网络可靠性TP867模块配备了两个PROFIBUS接口，这不仅便于实现线性的总线拓扑，无需额外的外部中继器或连接器。更重要的是，它支持构建冗余的PROFIBUS网络。当主通信路径出现故障时，数据可以通过备用路径传输，从而显著提高了整个控制网络通信的可用性和鲁棒性，满足现代工业对连续生产的高要求。

应用案例与行业价值：

案例：冶金行业轧钢厂辅传动系统集成某大型热轧厂的主轧线自动化系统采用ABB Advant OCS，而众多辅助传动系统（如辊道、升降台）的变频器由第三方PLC通过PROFIBUS-DP网络控制。为了在主控室实现对辅传动的集中监控，项目采用了ABB TP867模块。它安装在第三方PLC的背板上作为从站，将数百个变频器的状态、速度、电流和故障信息打包上传给ABB主系统。操作员在ABB的操作员站上即可总览全线设备运行状态。项目自动化工程师评价：“TP867模块就像一位精准的翻译官，让我们在不改动现有控制系统架构的前提下，完美集成了第三方设备。它的稳定运行确保了数据的实时性，为生产调度和故障快速定位提供了极大便利。”

相关产品组合方案：

· •Advant OCS / MOD 300 主控制器（如AC 800）：系统的控制大脑，可作为PROFIBUS主站与TP867通信。

· •PROFIBUS 网络组件：包括PROFIBUS DP连接器（带终端电阻）、专用电缆和中继器，用于构建物理网络。

· •第三方PROFIBUS主站：如西门子S7-400（需配PROFIBUS主站模块），是TP867需要通信的上层系统。

· •ABB工程软件（如Composer）：用于对ABB系统及TP867模块进行硬件组态和数据映射配置。

安装维护与全周期支持：

ABB TP867 3BSE043664R1的安装需在系统断电下进行，由专业人员将其插入系统机架的指定插槽。配置过程分为两步：在ABB侧使用工程软件定义交换数据；在第三方主站侧导入GSD文件并组态从站地址和通信参数。
