ABB 5SHY4045L0001 3BHB018162R0001 3BHE009681R0101 GVC750BE101

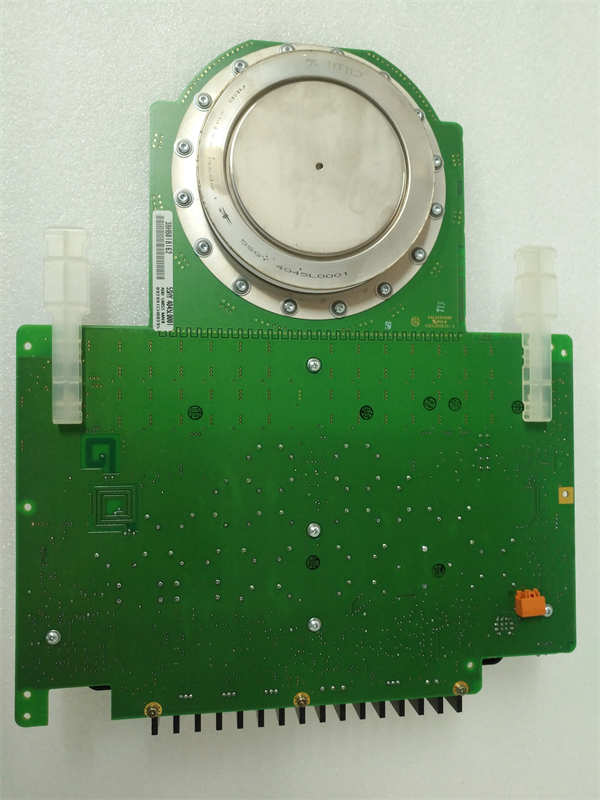

ABB 5SHY4045L0001是ABB StakPak系列中的一款超高压、大电流IGBT模块。该模块与指定的门极驱动板（如 GVC750BE101, 订货号 3BHB018162R0001 / 3BHE009681R0101）配套使用，构成超大功率变频器的核心开关单元。其高达4500V的耐压等级，使其能够应用于更高电压等级的传动系统，实现兆瓦级以上的功率控制。

应用场景：

在一座超深井矿山的多绳摩擦式提升机系统中，提升机电机功率高达数兆瓦，需要承受巨大的负载和频繁的启停、调速及制动。该提升机由ABB ACS 6000系列中压变频器驱动。变频器内部的功率单元就使用了ABB 5SHY4045L0001IGBT模块和其专用的GVC750BE101驱动板。在提升重物时，驱动板精确控制IGBT快速开关，将直流母线电压转换成可变频变压的交流电，平滑启动电机并精确控制转速。在下放重物制动时，IGBT模块又工作于再生发电状态，将能量回馈电网。其4500V的耐压等级确保了在电网波动和能量回馈冲击下的绝对安全，其强大的电流能力满足了瞬间最大扭矩的输出需求，保障了矿井安全生产和高效运行。

核心参数速览：

技术原理与创新价值：

创新点1：超高压等级与强大的功率处理能力5SHY4045L0001最显著的特点是高达4500V的额定电压。这使其可以直接用于更高电压等级的系统中（如3300V或4160V系统留有充足余量），减少系统串联器件数量，提高效率和可靠性。其900A的电流等级使其单模块即可处理数兆瓦的功率，是真正意义上的“重器”。创新点2：专用的高性能驱动与保护GVC750BE101驱动板为这款高压模块量身定制。它提供极其精确和强大的门极驱动能力，确保高压IGBT在快速开关过程中的稳定性和安全性。其保护电路（如短路保护SCP、去饱和检测）的响应速度和准确性要求更高，能有效防止在高压大电流工况下因故障导致的灾难性后果。创新点3：卓越的散热与机械可靠性面对高压大电流带来的更高功率损耗，模块的压接式结构和优化的散热基板确保了热量能高效传导至冷却系统。其无焊料、无绑线的压接设计，从根本上消除了因热疲劳导致的传统失效模式，提供了无与伦比的机械和热循环寿命，满足重工业连续运行的需求。

应用案例与行业价值：

案例：大型船舶推进系统某大型集装箱船的电力推进系统采用ABB的Azipod吊舱式推进器。其核心是兆瓦级的中压变频系统，驱动螺旋桨电机。该系统使用了ABB 5SHY4045L0001IGBT模块。在远洋航行中，变频器需要根据指令精确控制螺旋桨的转速和推力，以适应复杂的海况。该模块的高压能力和可靠性，确保了推进系统在长期盐雾、振动环境下稳定工作，为船舶的准点率和能效管理提供了关键保障。轮机长评价：“推进系统是船舶的‘心脏’，5SHY4045L0001这样的高压核心部件，其可靠性直接关系到航行安全。ABB的StakPak技术让我们在穿越各大洋时充满信心。”

相关产品组合方案

· •ABB ACS 6000 变频器整机：该功率模块套件所服务的顶级传动系统。

· •其他StakPak IGBT模块：用于同一系统的不同功率单元或并联扩容。

· •门极驱动电源：为GVC750BE101驱动板提供高隔离、高稳定性的工作电源。

· •水冷散热系统：高效的液冷系统是5SHY4045L0001正常工作的必要条件。

· •吸收电容器和浪涌抑制器：用于抑制高压开关产生的极高电压尖峰。

安装维护与全周期支持

ABB 5SHY4045L0001的安装、调试和维护是高度专业化和高风险的工作，必须由经过高压专业培训并认证的工程师执行。操作需严格遵守高压安全规程（断电、验电、放电、挂接地线）。安装时必须使用校准过的扭矩工具，严格按照规定顺序和扭矩值紧固压块螺丝。驱动板的安装需确保接触面清洁和连接器到位。
