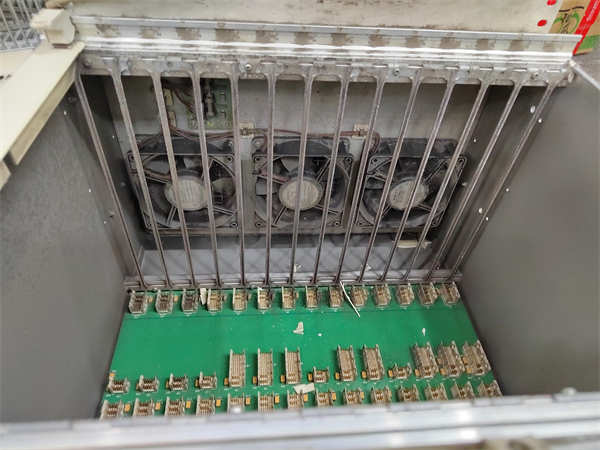

RF522 3BSE000743R1 ABB

ABB RF522（物料号：3BSE000743R1）是ABB公司为其Advant OCS / MOD 300等传统分布式控制系统（DCS）中的S100 I/O单元设计的一款Profibus-DP现场总线从站接口模块。该模块属于工业通信网关类别，其核心功能是作为一个协议转换器，使传统的S100 I/O站能够作为从站连接到标准的Profibus-DP网络，从而实现老旧系统与现代PLC或DCS主控制器之间的集成与数据交换。

应用场景：

在一家造纸厂的制浆生产线升级改造项目中，原有的ABB MOD 300 DCS系统核心控制器运行稳定，但其部分远程I/O站需要与新增的西门子S7-400PLC（作为Profibus-DP主站）进行数据交换，以实现新的顺序控制功能。若更换整个I/O站成本高昂。解决方案是：在原有的ABB S100 I/O站机架中，插入一块ABB RF522通信模块。RF522模块作为Profibus-DP从站，通过其内部双端口RAM，实现了S100 I/O总线与Profibus-DP网络之间的数据映射和交换。S100 I/O站采集的所有开关量、模拟量信号，都能通过RF522实时传递给上位的S7-400PLC；反之，PLC发出的控制命令也能通过RF522下达给S100的输出模块。RF522就像一个“翻译官”，以极低的成本实现了新旧系统的无缝融合，保护了原有投资，并赋予了老系统新的生命力。

核心参数速览：

技术原理与创新价值：

创新点1：高效的双端口RAM数据交换机制。ABB RF522的核心技术在于其内部充当“共享内存”的双端口RAM。一端与S100 I/O总线控制器连接，实时读写S100 I/O模块的数据；另一端由Profibus-DP专用集成电路（ASIC）管理，响应主站的读写请求。这种硬件级的数据交换方式延迟极低，保证了I/O数据通信的实时性，使S100 I/O站能够近乎“原生”地集成到Profibus网络中。创新点2：灵活的I/O数据映射与组态功能。该模块允许工程师在组态软件中，自由定义S100 I/O站的哪些点（如DI、DO、AI、AO的通道）映射到Profibus-DP的哪些输入/输出数据区。这种灵活的映射关系，使得上位主站可以像访问本地I/O一样，方便地访问远程S100站中的数据，极大地简化了编程和系统集成难度。创新点3：延长传统系统生命周期的桥梁作用。RF522的最大创新价值不在于技术本身多前沿，而在于其精准的定位。它为大量仍在服役且性能稳定的传统ABB系统（如Advant, MOD 300）提供了一个经济、可靠的现代化改造路径。无需更换昂贵的控制器和I/O模块，只需增加RF522，就能让老系统融入现代自动化架构，与新型PLC、DCS或MES系统对话，有效保护了用户的前期投资。

应用案例与行业价值：

某化工厂的氯碱装置，其核心控制由ABB MOD 300系统承担，运行良好。但工厂为提升包装码垛的自动化水平，新增了一套以西门子S7-1500PLC为核心的控制线。新系统需要从MOD 300获取批次配方和启停信号。如果为此专门铺设大量的硬接线，将导致控制柜改动大、成本高、维护不便。最终，厂方在MOD 300系统的一个空余S100 I/O站槽位安装了ABB RF522模块。通过简单的组态，将相关的配方数据（来自AI/AO模块）和状态信号（来自DI/DO模块）映射到Profibus-DP中。S7-1500PLC作为主站，即可直接读取这些数据，实现了新旧系统的高效协同。项目工程师评价：“RF522模块就像一座金桥，用一根Profibus电缆替代了上百根硬接线，节省了超过60%的集成成本和后期维护工作量，效果立竿见影。”

相关产品组合方案

1. 1.ABB S100系列I/O模块（如DI110, AI810）： RF522服务的对象，是数据的来源和目的地。

2. 2.ABB Advant / MOD 300 控制器（如AS100, AC410）： 原有系统的“大脑”，RF522帮助其I/O与外界通信。

3. 3.支持Profibus-DP的主站控制器： 如西门子S7-300/400/1500PLC、ABB AC500/800M PLC等，是RF522的通信对象。

4. 4.ABB NTP系列电源模块： 为包含RF522的S100 I/O站提供稳定电源。

5. 5.Profibus总线连接器、中继器： 构建物理网络所需的附件。

6. 6.ABB 或 西门子的Profibus组态软件： 用于配置主站和RF522从站参数。

7. 7.ABB 其他通信网关（如用于Modbus的）： 在不同协议需求下的替代或补充方案。

安装维护与全周期支持

ABB RF522（物料号 3BSE000743R1）的安装需在系统断电情况下进行。模块需正确插入S100 I/O基架的指定槽位，并通过基架上的拨码开关设置唯一的Profibus-DP从站地址（1-126）。物理连接上，使用标准的Profibus电缆和连接器将RF522接入网络。
