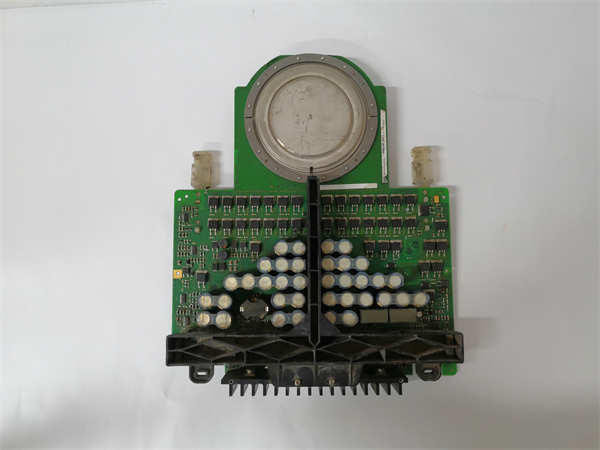

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

ABB 5SHY3545L0009（关联订货号 3BHB013085R0001 / 3BHE009681R0101 / GVC750BE101）是ABB集团生产的一款高性能IGBT（绝缘栅双极型晶体管）功率模块，是其ACS 1000系列中压变频器的核心功率开关器件。该模块采用先进的封装技术和材料，具有高功率密度、低开关损耗和高可靠性等特点，专为中压变频器的苛刻应用环境而设计。

应用场景：

在西南地区某大型水泥厂的风机节能改造项目中，主引风机采用ABB ACS 1000中压变频器进行调速控制，以替代原有的风门节流方式，实现大幅节能。变频器功率柜内的 ABB 5SHY3545L0009IGBT模块，作为核心开关元件，以数千赫兹的频率高速导通和关断，将电网的固定频率和电压转换为可变频变压的电源，驱动风机电机无级调速。其高效的开关特性和优异的散热设计，确保了变频器在高温、高粉尘的恶劣环境下长期稳定运行，节能率超过30%，同时实现了风机的软启停，大幅降低了设备机械冲击和维护成本。

核心参数速览

技术原理与创新价值

创新点1：先进的IGBT芯片与封装技术。5SHY3545L0009采用ABB自主研发的第N代IGBT芯片技术，具有更低的饱和压降（Vce_sat）和更优的开关特性（如更短的开通/关断时间）。其特殊的封装设计（如采用氮化铝陶瓷基板、低电感端子、弹性压接接触）有效降低了内部热阻和寄生电感，提升了模块的功率密度、散热能力和抗电磁干扰能力，确保了在高压大电流工况下的长期可靠性。创新点2：优化的热管理与高可靠性设计。模块的散热基板经过精心设计，与散热器（冷板）可实现紧密的热接触，最大化散热效率。其高结温设计允许模块在更高的温度下工作，提高了系统的过载能力和环境适应性。这些特性使得由该模块构建的变频器功率单元结构更紧凑，寿命更长。创新点3：与专用门极驱动的协同优化。5SHY3545L0009IGBT模块与配套的专用门极驱动板（如GVC750BE101）是协同设计的。驱动板提供精确的驱动电压、快速的驱动电流以及完善的保护功能（如去饱和检测、软关断），确保IGBT工作在安全区（SOA），同时优化开关波形以减少开关损耗和电磁干扰，从系统层面保障了变频器的高效和可靠运行。

应用案例与行业价值

在某大型冶金企业的轧钢主传动系统中，ACS 1000变频器驱动大功率同步电机，对轧辊进行精确的转矩和速度控制。功率柜内的 ABB 5SHY3545L0009IGBT模块承受着频繁的、剧烈的负载变化。其卓越的动态响应能力和坚固性，确保了在轧钢咬钢瞬间的转矩冲击下，变频器输出稳定，轧制精度高。同时，其高效率降低了系统运行时的能耗和冷却需求。设备维护经理指出：“ABB 5SHY3545L0009功率模块的可靠性超出了我们的预期。在如此苛刻的工况下，其平均无故障时间（MTBF）极长，显著降低了我们的维护成本和停产风险。”

相关产品组合方案

1. 1.门极驱动板（GVC750BE101）： IGBT模块的专用驱动和保护单元，必须配套使用。

2. 2.ABB ACS 1000 变频器控制系统（如控制器、接口板）： 系统的指挥中心。

3. 3.吸收电容与母排： 功率单元中的支撑电容和低电感连接母排。

4. 4.液冷散热系统（冷板、水泵、换热器）： 为功率模块提供高效冷却。

5. 5.电压/电流传感器： 用于监测功率单元状态。

6. 6.ABB 其他功率等级的IGBT模块： 用于不同功率段的变频器。

安装维护与全周期支持

ABB 5SHY3545L0009IGBT功率模块的更换是一项极其专业的工作，必须由经过严格培训的认证工程师执行。操作前必须确保变频器完全断电，并经验电、放电、挂接地线，确保直流母线电容彻底放电完毕。安装时对扭矩、接触面处理（如涂导热硅脂）和清洁度有极高要求。
