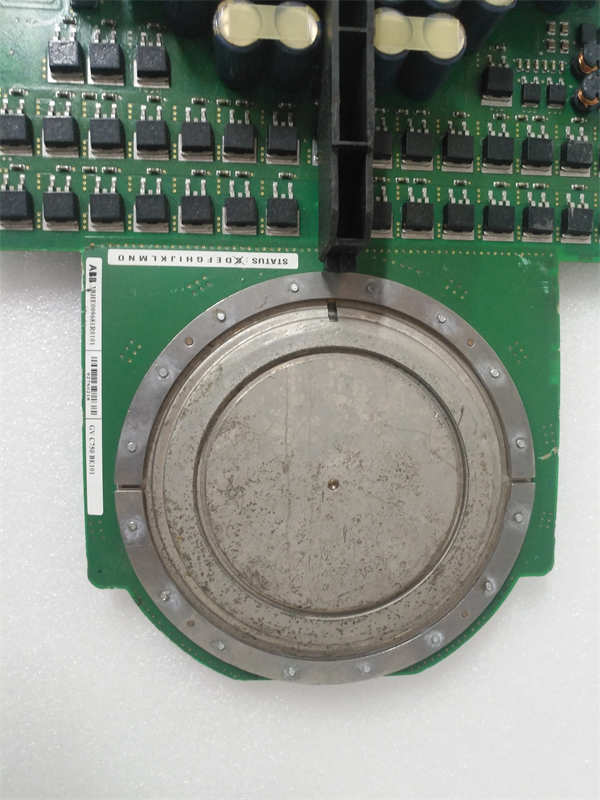

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

ABB 5SHY3545L0009（关联订货号 3BHB013085R0001/ 3BHE009681R0101，配套门极驱动板 GVC750BE101）是ABB集团生产的一款高性能IGBT（绝缘栅双极型晶体管）功率模块，是其ACS 1000系列中压变频器的核心功率开关器件。该模块采用先进的封装技术和材料，具有高功率密度、低开关损耗和高可靠性等特点，与专用门极驱动板协同工作，共同实现将直流电逆变为可变频变压交流电的核心功能，直接驱动中压电机。

应用场景：

在西南地区某大型水泥厂的生料磨主风机节能改造中，原有的风门节流控制方式能耗高、调节粗糙。项目采用ABB ACS 1000中压变频器驱动风机电机，实现精确调速。变频器功率柜内的 ABB 5SHY3545L0009IGBT模块，在 GVC750BE101门极驱动板的精确控制下，以数千赫兹的频率高速开关，将输入的直流电转换为频率和电压可调的交流电源。其高效的开关特性和优异的散热设计，确保了在高温、高粉尘的恶劣环境下长期稳定运行，使风机风量得以精准匹配工艺需求，节能率超过35%，同时实现了电机的软启停，大幅降低了设备机械冲击和维护成本。

核心参数速览

技术原理与创新价值

创新点1：先进的IGBT芯片与低电感封装技术。5SHY3545L0009采用ABB自主研发的优化IGBT芯片，具有更低的饱和压降（Vce_sat）和更软的关断特性，有效降低了开关损耗和电磁干扰（EMI）。其特殊的功率端子设计和低电感内部布线，最小化了寄生电感，抑制了开关过程中的电压尖峰，确保了模块在高压大电流工况下的安全、高效运行。创新点2：优化的热管理设计与高可靠性。模块采用高性能的散热基板（如直接覆铜陶瓷基板DBC）和先进的焊接/压接技术，实现了芯片到散热器之间的极低热阻。这使得模块产生的热量能够被高效地带走，允许在更高结温下工作，提升了输出电流能力和使用寿命，特别适合重载、连续运行的工业应用。创新点3：与专用门极驱动板（GVC750BE101）的协同优化。5SHY3545L0009IGBT模块与 GVC750BE101门极驱动板是协同设计的整体。驱动板提供精确的驱动电压、强大的驱动电流以及快速的保护功能（如去饱和检测DESAT、软关断），确保IGBT始终工作在安全区（SOA）内。这种深度集成从系统层面优化了开关性能，并提供了关键的保护，是整套功率单元可靠性的基石。

应用案例与行业价值

在某大型冶金企业的轧钢主传动系统中，ACS 1000变频器驱动大功率同步电机，对轧辊进行精确的转矩和速度控制。功率柜内的 ABB 5SHY3545L0009IGBT模块承受着频繁、剧烈的负载变化。其卓越的动态响应能力和坚固性，确保了在轧钢咬钢瞬间的转矩冲击下，变频器输出稳定，轧制精度高。同时，其高效率降低了系统运行时的能耗和冷却需求。设备维护经理指出：“ABB 5SHY3545L0009功率模块的可靠性超出了我们的预期。在如此苛刻的工况下，其平均无故障时间（MTBF）极长，显著降低了我们的维护成本和停产风险。”

相关产品组合方案

1. 1.门极驱动板（GVC750BE101）： IGBT模块的专用驱动和保护单元，必须配套使用。

2. 2.ABB ACS 1000 变频器控制系统（如控制器、接口板）： 系统的指挥中心。

3. 3.吸收电容与母排： 功率单元中的支撑电容和低电感连接母排。

4. 4.液冷散热系统（冷板、水泵、换热器）： 为功率模块提供高效冷却。

5. 5.电压/电流传感器： 用于监测功率单元状态。

6. 6.ABB 其他功率等级的IGBT模块： 用于不同功率段的变频器。

安装维护与全周期支持

ABB 5SHY3545L0009IGBT功率模块的更换是一项极其专业的工作，必须由经过ABB严格认证的工程师执行。操作前必须确保变频器完全断电，并经验电、放电、挂接地线，确保直流母线电容彻底放电完毕。安装时对扭矩、接触面处理（如涂导热硅脂）和清洁度有极高要求。驱动板 GVC750BE101的安装和接线也需严格遵循规范。日常维护主要通过变频器的状态监测系统，关注模块的运行温度、负载电流等趋势。
