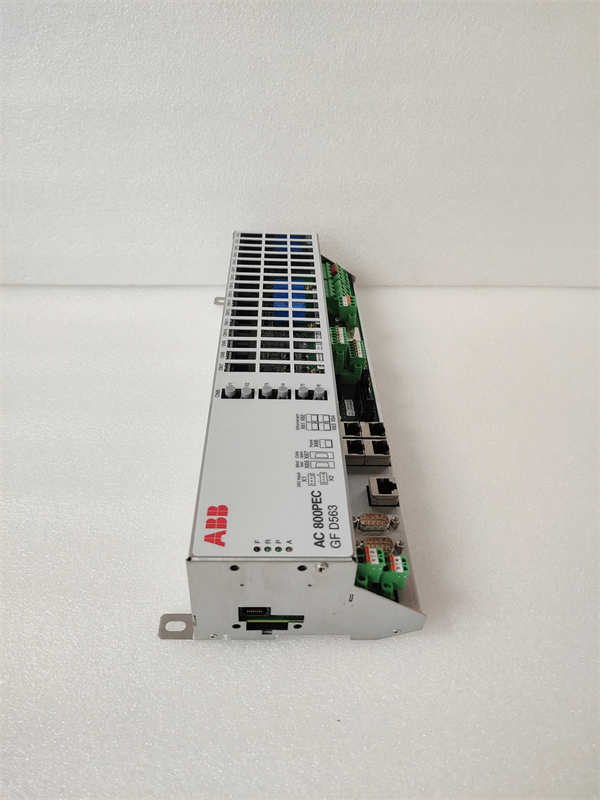

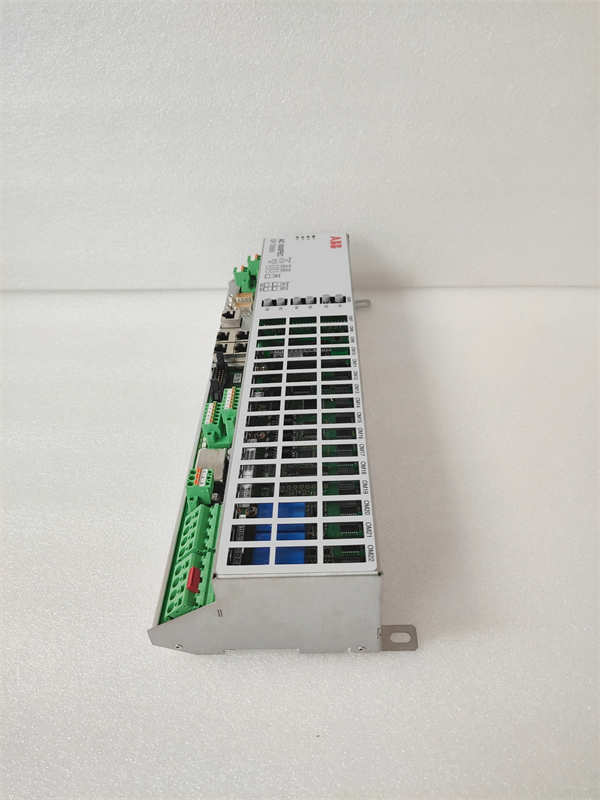

ABB GFD563A101 3BHE046836R0101

ABB GFD563A101 3BHE046836R0101是ABB公司为其UNITROL® 5000系列静态励磁系统设计的一款核心控制模块。该模块作为励磁系统的“大脑”，负责采集发电机运行参数，通过先进的控制算法精确计算并控制励磁电流，从而稳定发电机端电压、控制无功功率，并提升电力系统的稳定性。

应用场景：

在一座大型水电站，水轮发电机需要根据电网调度的指令快速调整其输出的无功功率，以支撑电网电压。ABB GFD563A101模块在此过程中起着决定性作用。它实时监测发电机端电压、定子电流和电网电压，当电网电压因远端负荷投切而出现波动时，GFD563A101中的高性能控制器（HPC）会在毫秒级内计算出所需的励磁电流调整量，通过触发晶闸管整流桥来增大或减小转子的励磁电流，从而改变发电机的内电势，快速注入或吸收无功功率，将电网电压稳定在额定范围内。其快速、精准的控制是电网安全稳定运行的基石。

核心参数速览

技术原理与创新价值

创新点1：高性能控制（HPC）算法。GFD563A101的核心优势在于其内置的先进控制算法。该算法能显著提高励磁系统的响应速度和控制精度，尤其是在电网受到大扰动时（如短路故障），能提供更强的同步转矩和阻尼转矩，极大地提升了发电机的暂态稳定性和动态稳定性。创新点2：高度集成与智能化诊断。该模块将自动电压调节（AVR）、手动励磁调节（FCR）、电力系统稳定器（PSS）、励磁限制器（如欠励、过励）等多种功能集成于单一的硬件平台上。同时，它具备完善的在线自诊断功能，能实时监测自身健康状态和外围电路异常，实现预测性维护。创新点3：卓越的可靠性与冗余设计。UNITROL 5000系统通常采用双通道冗余配置（例如，一个通道使用GFD563A101，另一个通道使用同等级别的备用板卡）。双通道之间能实现无扰切换，当主通道发生故障时，备用通道可在极短时间内接管控制，确保发电机连续稳定运行，满足电力系统对可靠性的极致要求。

应用案例与行业价值

案例：区域性火电厂发电机励磁系统升级。某600MW火电机组原励磁系统老化，响应迟缓，无法满足电网新的稳定性要求。改造采用ABB UNITROL 5000系统，其核心控制器为GFD563A101。投运后，在进行发电机进相试验时，GFD563A101精确控制了励磁电流，使发电机安全稳定地吸收无功，有效改善了厂用电电压水平。在电网一次小幅频率波动中，该机组的PSS功能在GFD563A101的控制下迅速动作，有效抑制了本地机组的功率振荡，获得了电网调度的高度评价。此次升级不仅提升了机组本身的安全性，也增强了其对大电网的支撑能力。

相关产品组合方案

1. 1.ABB UNITROL 5000系统机架与电源：为GFD563A101提供安装基础和工作电源。

2. 2.晶闸管整流桥：功率单元，接收GFD563A101的触发脉冲，将交流电转换为可控的直流励磁电流。

3. 3.励磁灭磁单元：包括灭磁电阻和开关，在故障时安全消耗转子磁场能量。

4. 4.ABB REF 54_系列保护继电器：为发电机和励磁变压器提供继电保护。

5. 5.人机界面 (HMI)：如CP600-T触摸屏，用于现场操作和状态监视。

6. 6.系统配置工具：如ABB DriveWindow®或专用励磁调试软件，用于参数设置和调试。

安装维护与全周期支持

ABB GFD563A101 3BHE046836R0101的安装、调试和维护必须由经过ABB专业培训的工程师进行。操作前务必确保励磁系统已完全断电并验电。模块更换后，需进行严格的静态和动态测试，包括触发脉冲检查、保护功能校验以及参数整定，确保其与控制对象（发电机）的特性完美匹配。日常维护主要通过HMI或上级监控系统监视模块的运行状态和报警信息。定期检修时，需对励磁系统进行全面测试，包括通道切换试验、PSS功能验证等。
