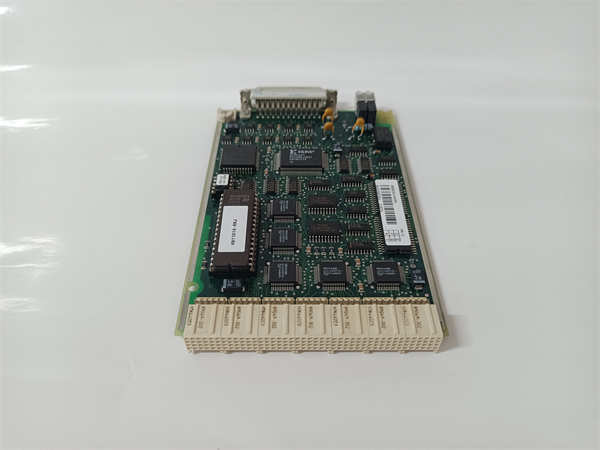

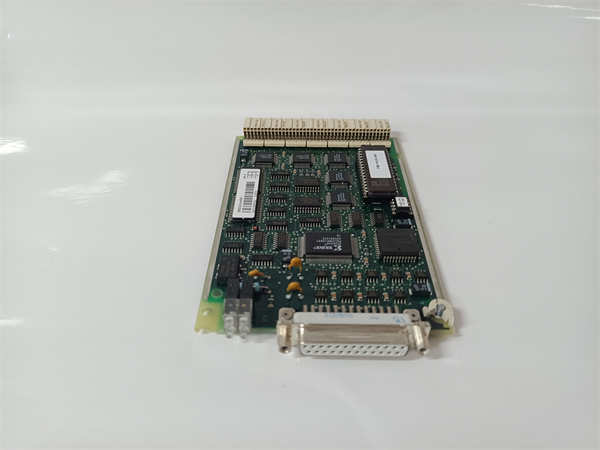

CI570 3BSE001440R1 ABB

ABB CI570 3BSE001440R1是ABB公司生产的S800 I/O系列中的一款HART（可寻址远程传感器高速通道）通信接口模块。该模块不直接连接现场信号线，而是作为HART调制解调器，插入S800 I/O站内，为同一I/O站中的模拟量输入（AI）或模拟量输出（AO）模块（如AI810, AO810等）提供HART协议通信能力。它使ABB的控制系统（如AC 800M）能够与支持HART协议的现场智能变送器、定位器进行数字通信，从而在采集过程变量的同时，还能读取设备的详细状态、诊断信息并进行远程配置，是实现设备资产管理的核心组件。

应用场景：

在一座大型炼油厂的催化裂化装置中，有数百台支持HART协议的智能压力变送器。传统接线方式下，DCS只能读取4-20mA模拟信号代表的压力值。通过在S800 I/O站中为模拟量输入模块（如AI810）配置ABB CI570 3BSE001440R1HART模块，系统发生了质变：CI570模块在后台通过叠加在4-20mA信号上的HART数字信号，与每一台HART变送器进行轮询通信。它不仅读取压力值，还能实时获取变送器的仪表序列号、量程单位、仪表健康状态（如“仪表导压管堵塞”预警）、以及详细的诊断信息。这些数据通过CI570上传至ABB的资产管理系统（如Asset Vision）。当一台变送器报告“电子部分故障”预警时，维护人员可以在它彻底失效前就安排好计划性检修，避免了非计划停机，实现了预测性维护。

核心参数速览

技术原理与创新价值

创新点1：高效的HART信号解调与集成架构。CI570的核心价值在于其将HART调制解调功能集成到标准的I/O架构中。HART协议使用FSK（频移键控）技术，将数字信号叠加在4-20mA模拟信号上。CI570模块内置高性能的HART调制解调芯片，专门负责信号的调制和解调。它与同站内的模拟量模块通过背板高速通信，模拟量模块处理4-20mA信号，而CI570处理数字HART信号，两者协同，实现了对HART智能仪表的“一站式”数据采集，无需额外的HART手操器或分散的调制解调器，简化了布线，降低了成本。创新点2：赋能设备资产管理（EAM）与预测性维护。该模块是连接过程控制层与设备管理层的桥梁。通过CI570，控制系统可以持续地、自动化地轮询所有HART设备，获取远超过程变量（PV）的丰富信息，包括设备序列号、标签号、量程、制造商信息等静态数据，以及设备状态、自诊断结果、报警信息等动态数据。这些数据是构建设备健康预测模型、实现预测性维护战略的基础，能显著提高设备可用性，降低维护成本。创新点3：灵活的配置与强大的诊断能力。用户可以通过ABB的工程软件（如Control Builder M）灵活配置CI570模块，例如设定轮询周期、选择需要读取的HART变量（如PV, SV, TV, FV等）。模块本身和通信链路都具备诊断功能，可以报告通信错误、设备无响应等故障，帮助快速定位问题。

应用案例与行业价值

案例：化工厂智能阀门定位器批量配置与监控。某化工厂新建装置安装了上百台带有HART协议的智能电气阀门定位器。在调试阶段，通过ABB CI570 3BSE001440R1模块，工程师无需到现场逐个操作，直接在控制室内通过DCS工程站，批量对所有定位器进行远程配置，如下装特性曲线（线性/等百分比）、设置行程时间、调整零点和量程，将调试时间从数周缩短至几天。在生产运行中，系统通过CI570持续监控每个定位器的阀位反馈、输出压力、扭矩报警等信息，当一台定位器报告“高摩擦”警报时，系统及时预警，避免了阀门卡涩导致的控制失灵，安排计划停车时进行处理，保障了装置的长周期安全运行。

相关产品组合方案

1. 1.S800 模拟量I/O模块：如AI810（模拟量输入）、AO810（模拟量输出），是CI570的直接服务对象。

2. 2.S800 I/O 基架和电源：如SA811基架，为CI570提供安装平台和电力。

3. 3.AC 800M 控制器：如PM864，是处理CI570上传数据的控制大脑。

4. 4.ABB Ability™ System 800xA：DCS平台，用于组态、监控和资产管理。

5. 5.HART智能现场仪表：如压力/温度变送器、流量计、阀门定位器。

6. 6.Control Builder M 工程软件：用于对包括CI570在内的整个系统进行硬件组态和编程。

安装维护与全周期支持

ABB CI570 3BSE001440R1的安装需在系统断电下进行，将其插入S800 I/O基架的任意可用I/O插槽。安装后，必须使用工程软件进行硬件组态，将其与需要启用HART功能的模拟量通道进行关联，并设置通信参数。日常维护主要是通过系统诊断功能监控HART通信状态。当出现HART通信中断时，应检查现场仪表供电、接线以及阻抗匹配（回路中需串联250-500欧姆电阻）。
