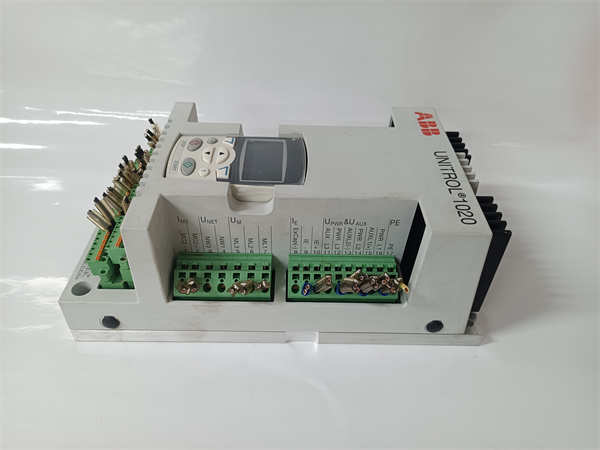

UNITROL 1020 UNS0119A-Z,V1 3BHE030579R0003 ABB

ABB UNITROL 1020 UNS0119A-Z,V1 3BHE030579R0003是ABB公司生产的UNITROL® 1000系列静态励磁系统中的一款数字式自动电压调节器（AVR）或励磁控制单元。该装置是中小型同步发电机励磁系统的“智能大脑”，负责采集发电机端电压、电流等信号，通过先进的控制算法精确计算并控制晶闸管的触发角，从而调节同步发电机转子的励磁电流，实现对发电机端电压、无功功率和功率因数的自动控制，是保障电力系统稳定运行的关键设备。

应用场景：

在一座区域性水电站，一台50MW的水轮发电机需要通过励磁系统来稳定其输出电压，并根据电网调度指令输出无功功率以支撑电网电压。ABB UNITROL 1020调节器安装在励磁柜内，它实时监测发电机的端电压（通过PT）、定子电流（通过CT）和转速（键相信号）。当电网负荷增加导致电压跌落时，UNITROL 1020的自动电压调节（AVR）功能会立即增大其输出给晶闸管整流桥的触发角控制信号，从而增加转子的直流励磁电流，提升发电机的内电势，使机端电压快速恢复到额定值。其可靠运行确保了电能质量，并通过无功调节增强了电网的稳定性。

核心参数速览

技术原理与创新价值

创新点1：全数字化的高性能控制算法。UNITROL 1020的核心在于其基于高性能DSP（数字信号处理器）的全数字化控制。它采用优化的PID控制算法，并集成了电力系统稳定器（PSS）功能，能够有效抑制电力系统的低频振荡，提高电网的动态稳定性。其控制参数可灵活设置，能适应不同发电机的特性。创新点2：完善的保护与限制功能。该调节器内置了全面的保护功能，如过励磁限制、欠励磁限制、V/Hz（伏赫兹）限制等，确保发电机和励磁系统在安全的工况范围内运行。这些保护功能与控制系统无缝集成，防止了因过度励磁导致的发电机绝缘损坏或因欠励磁引发的失步风险。创新点3：高可靠性与模块化设计。UNITROL 1020采用可靠的硬件设计和模块化结构。关键部件如调节通道、电源等可采用冗余配置，当主通道故障时能无扰切换到备用通道，极大提高了系统的可用性。其模块化设计也便于维护和备件更换。

应用案例与行业价值

案例：化工厂自备电厂励磁系统升级。某大型化工厂的自备电厂有一台老旧的模拟式励磁装置，响应慢、维护困难。为提高供电可靠性和电能质量，将其升级为ABB UNITROL 1020数字励磁系统。新系统投运后，发电机电压控制精度显著提高，在厂内大电机启动造成的电压波动下能快速恢复。其PSS功能有效抑制了与电网连接点的功率振荡。此外，维护人员可以通过工控机远程监控励磁系统的所有参数和报警信息，实现了预测性维护。厂长评价：“UNITROL 1020的稳定性和先进功能为我们连续生产提供了坚实的电力保障。”

相关产品组合方案

1. 1.晶闸管整流桥：功率单元，接收UNITROL 1020的触发脉冲，将交流电转为可控直流励磁电流。

2. 2.励磁变压器：为整流桥提供隔离的交流电源。

3. 3.灭磁与过电压保护装置：包括灭磁电阻、跨接器，用于发电机故障时安全消耗磁场能量。

4. 4.起励单元：为发电机建立初始电压。

5. 5.ABB Drive Window®或专用调试工具：用于对UNITROL 1020进行参数设置、调试和诊断。

6. 6.同期装置：用于发电机并网。

安装维护与全周期支持

ABB UNITROL 1020 UNS0119A-Z,V1 3BHE030579R0003的安装、调试和维护必须由经过ABB专业培训的工程师执行。装置安装在励磁柜内，接线需严格遵循图纸，特别是PT/CT回路，需注意极性和相位。上电后，需使用专用软件进行参数整定，包括发电机参数、控制参数、保护定值等，并进行开环、闭环试验。日常维护主要是通过装置面板或监控软件监视运行状态、报警信息。定期检修时，应进行功能测试，如通道切换试验、励磁限制器试验等。
