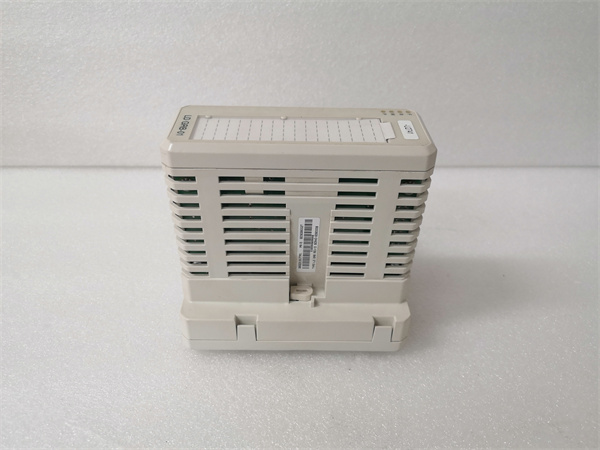

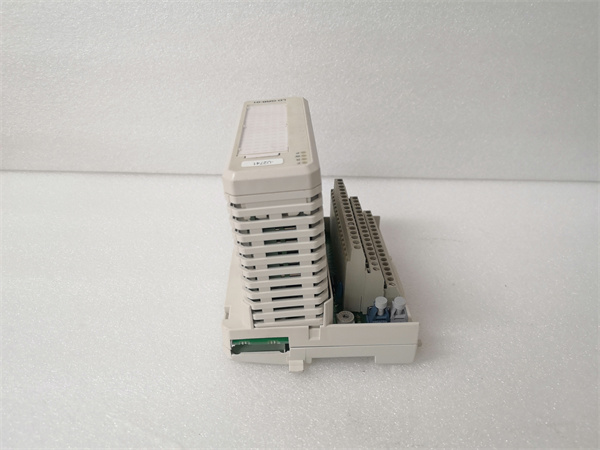

ABB LDGRB-01 3BSE013177R1

ABB LDGRB-01 3BSE013177R1是ABB公司生产的S800 I/O系列中的一款数字量输出（DO）模块的基座单元，也常称为端子单元或底座。它本身不包含任何电子电路，而是一个无源的机械和电气接口单元。其主要功能是为ABB S800系列特定的数字量输出模块（如 SD821, SD822等）提供物理安装基座、现场接线端子以及与S800 I/O基架背板的电气连接。现场负载（如电磁阀、接触器线圈）的电缆连接到该基座上，而电子模块则插入其顶部。

应用场景：

在一个自动化包装线的控制柜中，需要通过PLC控制多个气缸上的电磁阀来实现物料推送和封装。控制核心采用ABB AC 800M PLC，其分布式I/O站使用S800系列模块。ABB LDGRB-01 3BSE013177R1基座被安装在DIN导轨上，一个SD822数字量输出模块插入其顶部。现场控制电磁阀的电源线（如24VDC+）和返回线（分别连接到每个电磁阀的一端）被牢固地压接在LDGRB-01基座的弹簧接线端子中。当PLC程序决定某个气缸动作时，SD822模块内部的电子开关会通过LDGRB-01基座内部的金属触点导通，将24VDC电源送至对应的电磁阀，驱动气缸动作。这种设计使得在更换或维修SD822电子模块时，无需触动任何现场线路，只需拔下旧模块并插入新模块即可，极大地简化了维护工作。

核心参数速览

技术原理与创新价值

创新点1：模块化设计，实现快速维护与更换。LDGRB-01的核心价值在于其模块化理念。它将容易损坏的电子部件（输出模块）和相对固定的现场接线（基座）分离。当输出模块需要更换时，技术人员无需拆卸任何电线，只需简单地解锁并拔出旧的电子模块，然后插入新的模块。这大大缩短了平均修复时间（MTTR），提高了系统的可维护性和可用性，尤其对于需要尽量减少停机时间的关键流程工业来说至关重要。创新点2：高可靠性的连接与接线技术。该基座采用弹簧加载的接线技术。这种技术能提供持久、高接触压力的连接，抗振动能力强，避免了螺丝连接可能因振动而松脱的风险，确保了现场负载电源回路连接的长期可靠性。同时，接线操作简单快捷，提高了安装效率。创新点3：清晰的标识与误插防错。基座上通常有清晰的通道编号和接线示意图，并且具有机械键控功能，防止不兼容的电子模块被错误插入，从而避免了设备损坏的风险。

应用案例与行业价值

案例：水处理厂加药系统阀门控制回路故障排查。某自来水厂加药泵的出口阀无法打开。工程师检查发现是控制该阀门的数字量输出点故障。由于系统采用了ABB S800 I/O并配置了LDGRB-01基座，工程师无需使用任何工具，直接在运行系统中（系统支持带电插拔）拔下了故障通道所属的SD822DO模块，并迅速将备件模块插入LDGRB-01基座。整个更换过程不超过一分钟，现场接线毫未触动。上电后，新模块被系统自动识别，阀门恢复正常控制。这种设计避免了复杂的停电申请和重新接线工作，极大地提升了维护效率，保障了水处理的连续进行。

相关产品组合方案

1. 1.S800 数字量输出电子模块：如SD821（DC 24V, 0.5A）、SD822（DC 24V/110V, 2A），这是插入LDGRB-01基座的核心功能部件。

2. 2.S800 I/O 基架：如SA801，用于安装多个LDGRB-01基座和电子模块。

3. 3.电源模块：为DO模块和现场负载供电。

4. 4.现场负载：如电磁阀、指示灯、小型接触器线圈、电机启动器等。

5. 5.前连接器（如适用）：某些配置可能使用单独的连接器模块。

安装维护与全周期支持

ABB LDGRB-01 3BSE013177R1的安装需在断电状态下进行。首先将其卡入标准35mm DIN导轨并锁紧。然后，根据图纸将现场负载的电源线和返回线正确压接在基座对应的端子内。最后，将对应的S800 DO电子模块对准基座插槽，用力按下直至锁紧装置卡住。日常维护主要是检查接线是否松动。当需要更换电子模块时，务必了解系统是否支持热插拔。若支持，可直接更换；若不支持或不确定，应在断电后操作。
