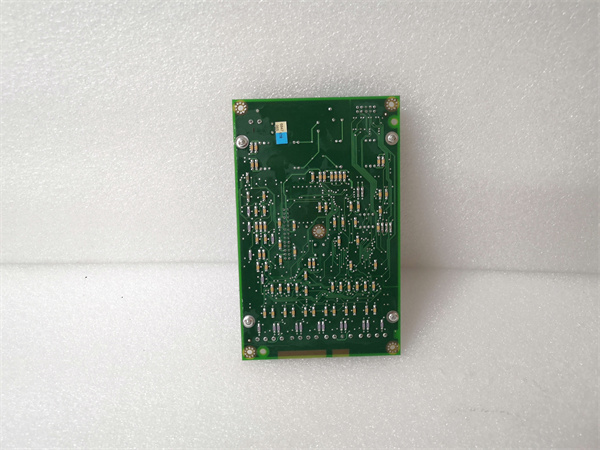

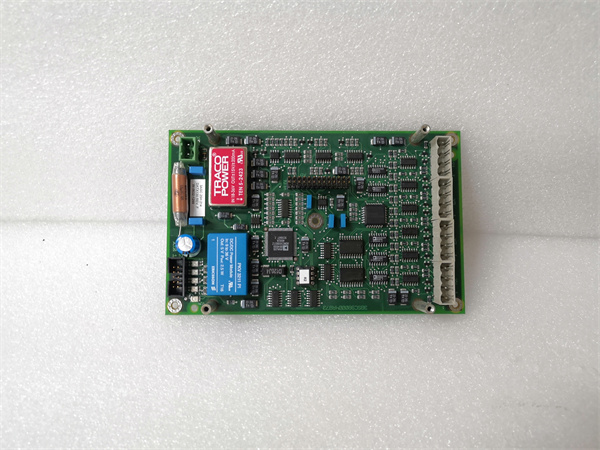

ABB 3ASC25H214 DATX130

ABB DATX130（订单号 3ASC25H214）是一款用于ABB ACS800系列变频器的模拟量/数字量扩展接口模块。该模块通过扩展变频器的控制接口，提供额外的模拟量输入/输出和数字量输入/输出通道，极大地增强了变频器的灵活性和集成能力，适用于需要复杂外部控制与信号交互的先进应用。

详细技术说明

1. 产品概述

DATX130是ABB ACS800传动家族的可选接口模块，通常安装在变频器柜内或传动单元上。其核心功能是弥补标准变频器I/O点数的不足，为用户提供更多的信号接口，以便连接更复杂的外部控制设备（如PLC、DCS、电位器、仪表等），实现高级调速、监控和数据交换。

2. 主要功能与参数

3. 工作原理

DATX130模块作为变频器主控板（RMIO）的延伸。它通过专用的内部电缆与变频器核心单元通信。模块上的接口电路负责信号的调理、隔离和转换：

· •输入信号： 来自外部传感器或控制器的模拟/数字信号，经DATX130处理后，转换为变频器主控板可识别的内部指令，用于设定速度、启停等。

· •输出信号： 变频器主控板将内部状态数据（如输出频率、电机电流）发送给DATX130，模块将其转换为标准的模拟电压/电流或数字电平信号，驱动外部设备。

4. 应用场景

场景：物料输送线多电机速度联动控制在一条复杂的皮带输送线中，需要主驱动变频器（ACS800）根据上游给料机的负荷（通过模拟量信号反映）自动调整自身速度。同时，中控室需要实时监控主电机的运行电流。解决方案：

1. 1.给料机的负荷信号（4-20mA）接入主传动ACS800的DATX130模块的模拟量输入通道。

2. 2.在变频器参数中设定该AI通道为速度给定源，并配置相应的比例关系。

3. 3.将DATX130模块的一个模拟量输出通道设置为输出“电机电流”，并连接到中控室的显示仪表。

4. 4.将DATX130的一个数字量输出通道设置为“运行”状态，用于点亮现场的运行指示灯。

通过DATX130，一个标准的ACS800变频器轻松实现了复杂的速度链控制和多状态指示。

5. 技术规格摘要

6. 常见应用行业

· •物料输送： 皮带机、提升机

· •工业泵与风机： 过程控制、节能改造

· •简单物料处理： 搅拌机、传送带

· •基础工业自动化： 需要额外I/O点的各类设备驱动

7. 安装与调试注意事项

1. 1.确认兼容性： 确保DATX130模块与您现有的ACS800变频器型号和固件版本兼容。

2. 2.安全第一： 安装和接线必须在变频器完全断电并验电后进行。

3. 3.参数配置： 模块安装后，必须通过ACS800的参数设置（通常使用ABB DriveWindow软件或传动助手面板）来激活和配置每个扩展通道的功能，例如指定某个AI通道为速度给定，或设定AO通道的输出信号类型和比例。

4. 4.信号隔离： 对于长距离传输的模拟量信号，应注意信号屏蔽和接地，必要时使用信号隔离器以避免干扰。
