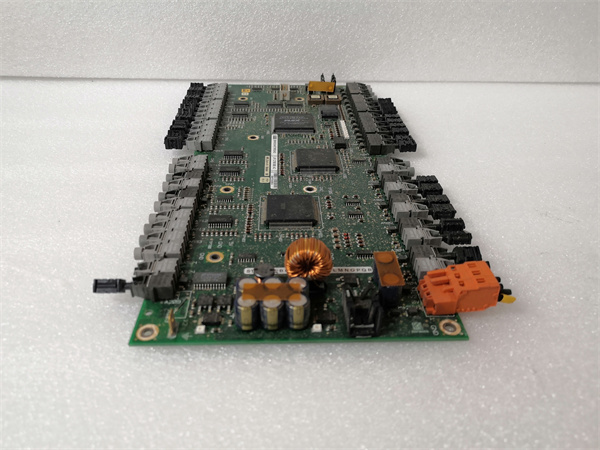

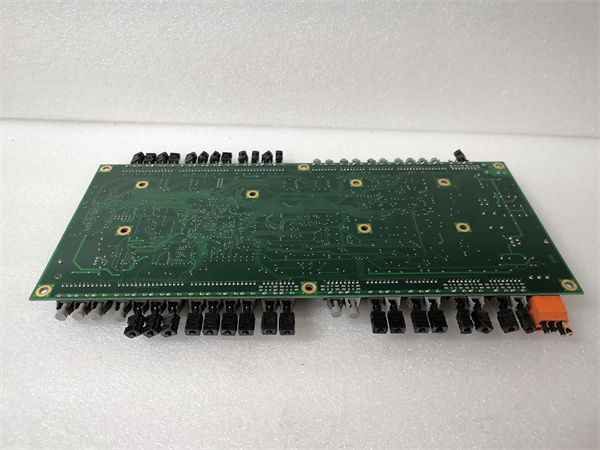

ABB UFC760BE42 3BHE004573R0042

ABB UFC760BE42 3BHE004573R0042是ABB ACS880系列工业交流变频器的核心控制模块，常被称为主板或主控单元。该模块是变频器的智能指挥中心，负责执行所有关键功能，包括电机控制算法计算、I/O信号处理、通信管理以及系统监控与保护。

应用场景：

在现代化水厂的中央泵房，四台大功率水泵需要根据全市用水量的变化进行实时、平滑的调速，以实现恒压供水和最大程度的节能。每台水泵均由一台ABB ACS880-07系列柜式变频器驱动，而每台变频器的心脏正是UFC760BE42控制模块。该模块通过PROFIBUS-DP网络接收来自厂级DCS系统的速度指令，并运用其内置的直接转矩控制（DTC）技术，精准输出控制信号给功率单元，驱动电机无级调速。当夜间用水量低谷时，它能平稳地将水泵转速降至最低，相比传统的阀门节流控制，节能效果超过35%，同时极大减少了设备启停的机械冲击。

核心参数速览：

技术原理与创新价值：

创新点1：自适应电机模型与卓越的控制性能。ABB UFC760BE42模块的核心是ABB专利的直接转矩控制（DTC）技术。它通过建立并实时更新一个精确的电机数学模型，无需依赖速度编码器就能直接控制电机的转矩和磁通，实现了毫秒级的动态响应速度。这种技术使得电机在任何负载扰动下都能保持稳定运行，并提供极高的启动转矩，特别适合破碎机、提升机等重载启动应用。创新点2：模块化与高度集成的设计理念。该模块采用了高度集成的设计，将强大的处理能力、灵活的I/O配置和可扩展的通信选项集成于一体。其模块化体现在可以通过插入不同的通信适配器（如NPBA-01用于PROFIBUS，NDNA-01用于DeviceNet）来轻松适配各种工业网络，极大地提升了变频器在复杂自动化系统中的集成能力和灵活性。

应用案例与行业价值：

在某大型化工厂的空气分离装置中，主空压机的驱动系统对稳定性要求极为苛刻，任何意外的停机都会导致巨大的经济损失。该厂选用了以ABB UFC760BE42为主控的ACS880变频器。在一次因电网闪变导致厂内多数设备电压暂降时，UFC760BE42模块凭借其快速的逻辑判断和卓越的暂态响应能力，成功实现了“晃电不停机”，使空压机平稳度过扰动，避免了整套装置的非计划停车。厂方工程师评价，该模块的详细事件记录功能为他们分析事故原因提供了不可或缺的数据支持，其可靠性为连续生产提供了坚实保障。

相关产品组合方案：

· •ABB ACS880-07 变频器柜：UFC760BE42模块是其标准配置的控制核心，二者构成完整的驱动解决方案。

· •ABB 功率单元（如RPOW-02C）：在UFC760BE42的控制下，将电能转换为可变频变压的电源驱动电机。

· •ABB 各种通信适配器（如NPBA-01, NDNA-01, NINA-01）：扩展UFC760BE42的通信能力，使其无缝接入PROFIBUS、DeviceNet、Modbus等网络。

· •ABB I/O扩展模块（如SD835-01）：当项目需要更多数字量或模拟量接口时，为此主控模块提供扩展。

· •ABB 辅助控制盘 ACP-01：用于对UFC760BE42进行本地参数设置、调试、监控和故障诊断。

· •ABB 制动斩波器模块：与UFC760BE42协同工作，用于处理电机再生制动产生的能量。

· •ABB Drive composer 专业软件：用于对UFC760BE42进行高级编程、参数管理和数据记录的上位机工具。

安装维护与全周期支持：

ABB UFC760BE42 3BHE004573R0042模块的安装与更换必须由专业人员进行。操作前务必确保变频器完全断电，并等待直流母线电容充分放电。模块通过精密的连接器与变频器底板相连，安装时应确保对准导轨，均匀用力插入并紧固。在安装新模块后，建议使用Drive composer软件或ACP控制盘将之前备份的参数配置文件重新下载至模块中，以快速恢复系统运行。
