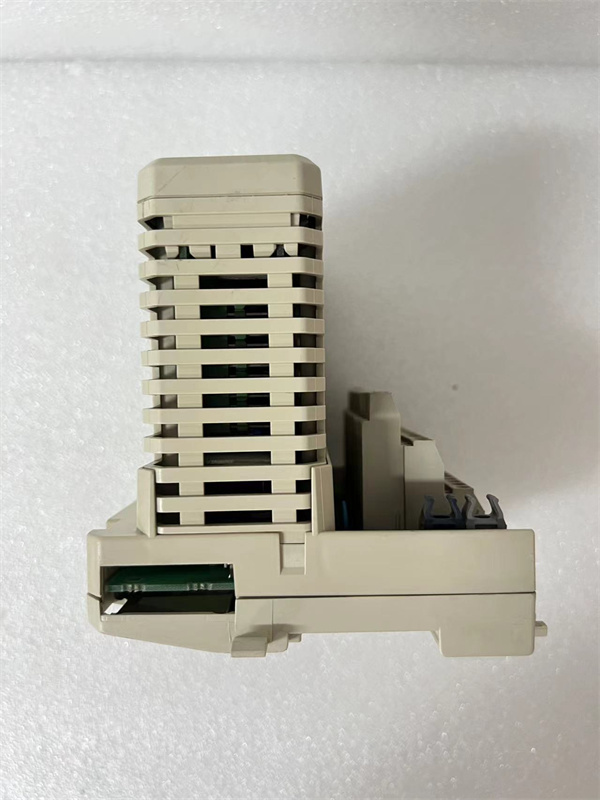

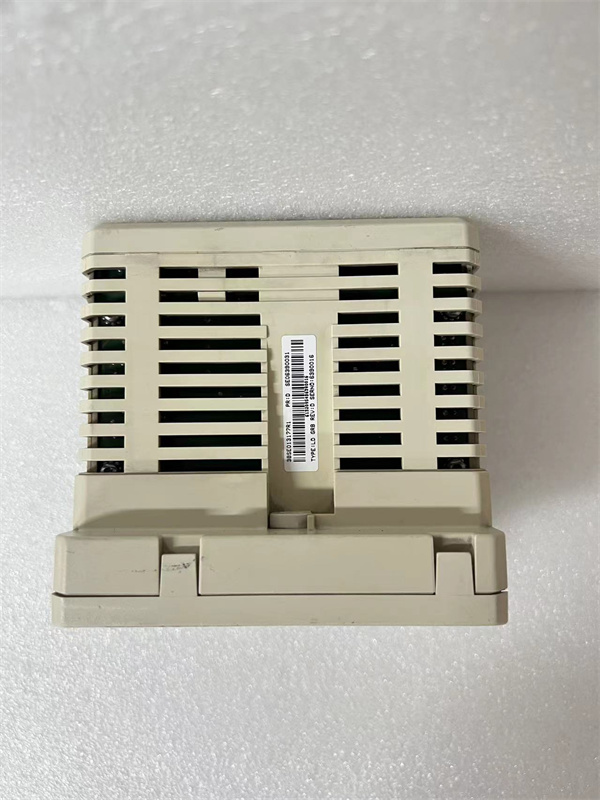

ABB LDGRB-01 3BSE013177R1

ABB LDGRB-01 3BSE013177R1 是ABB集团生产的一款高性能数字量输出（DO）模块，属于其S800 I/O系列和AC 800M分布式控制系统（DCS）的重要组成部分。该模块充当控制器与现场执行机构之间的桥梁，负责将控制系统的逻辑指令（0/1）转换为物理开关信号，驱动诸如阀门、电机启动器、指示灯等现场设备。

应用场景：

在一座现代化自来水厂的加药间，需要根据原水水质实时精确控制混凝剂和消毒剂的投加量。控制算法在AC 800M控制器中运算后，产生精确的脉冲信号，这些信号被发送到 ABB LDGRB-01 3BSE013177R1 输出模块。LDGRB-01 模块随即驱动其内部继电器触点，控制加药泵的启停和调节阀的开度。由于加药泵需要频繁启停以匹配流量变化，对输出触点的电气寿命要求极高。LDGRB-01 凭借其坚固的继电器输出设计，完美胜任了这一任务，确保了水处理过程的稳定性和药剂投加的精确性，从源头保障了供水安全。

核心参数速览：

技术原理与创新价值：

创新点1：继电器干触点输出的卓越通用性与高负载能力。ABB LDGRB-01 的核心优势在于其采用继电器触点作为输出形式。这种“干触点”意味着模块内部与现场负载在电气上是完全隔离的，触点两端不携带任何电压。这使得它具有极高的通用性，可以直接驱动交流（AC）或直流（DC）负载，无需区分极性，且负载能力远强于晶体管输出模块，能直接控制较大功率的电磁阀、接触器等设备。创新点2：高密度通道设计与完善的通道级诊断。该模块在标准尺寸内集成了16个独立的输出通道，每个通道都配备了独立的LED状态指示灯。运维人员可以通过模块面板上的指示灯快速定位每个通道的操作状态（激活或关闭），并结合系统软件进行远程诊断，极大地便利了系统的调试和故障排查工作。创新点3：无缝系统集成与高可用性设计。作为S800 I/O家族的一员，LDGRB-01 通过专用的基座（如SD822）与上级控制器（如AC 800M）进行高速、可靠的数据交换。其支持热插拔的特性（需系统允许）允许在不停车的情况下更换故障模块，最大限度地减少了计划外停机时间，满足了现代流程工业对高可用性的苛刻要求。

应用案例与行业价值：

在某大型造纸厂的纸机传动控制系统中，需要对数百个气动制动器和离合器进行精确控制，以保证纸张张力的稳定。项目采用了以AC 800M为控制器、以多个 ABB LDGRB-01 3BSE013177R1 模块为输出核心的解决方案。应用流程： 张力控制算法根据检测到的张力值，计算出需要激活或释放哪些制动器。这些指令通过Profibus-DP网络下发至各个远程I/O站，由 LDGRB-01 模块执行，驱动电磁阀控制气路通断。带来的改进： 工厂维护工程师评价：“ABB LDGRB-01 模块的继电器触点非常耐用，即使在高频次的动作下，也表现出极长的寿命和可靠性。其干触点设计让我们在更换现场电磁阀时非常方便，无需担心极性接反或模块损坏。这套系统运行五年来，从未因输出模块本身故障导致停机，为我们实现连续生产提供了坚实基础。”

相关产品组合方案

1. 1.1.S800 基座单元（如SD822）：LDGRB-01 模块必须安装在此基座上，提供机械固定、电源和通信接口。

2. 2.2.AC 800M 控制器（如PM864AK01）：系统的控制大脑，向 LDGRB-01 下发控制指令。

3. 3.3.S800 数字量输入模块（如DI801）：用于采集现场开关状态信号，与 LDGRB-01 协同工作。

4. 4.4.S800 模拟量输入/输出模块（如AI801/AO801）：用于处理连续过程变量（如压力、温度），与 LDGRB-01 构成完整的控制回路。

5. 5.5.ABB Ability™ 800xA 系统软件：用于对包括 LDGRB-01 在内的整个系统进行组态、监控和维护。

6. 6.6.ABB 继电器输出终端板：可选配件，用于简化现场接线。

安装维护与全周期支持

ABB LDGRB-01 3BSE013177R1 的安装遵循S800 I/O系统的标准流程：首先将基座单元固定到导轨上并接线，然后将模块对准基座插槽并牢固扣紧。安装和拆卸必须在断电或确认安全的情况下进行，尽管支持热插拔，但操作前需评估系统风险。日常维护主要是定期检查模块状态指示灯是否正常。当负载为感性负载（如电磁阀、接触器线圈）时，强烈建议在负载两端并联吸收回路（如续流二极管、RC回路），以抑制感应电动势对继电器触点的损害，延长其使用寿命。
