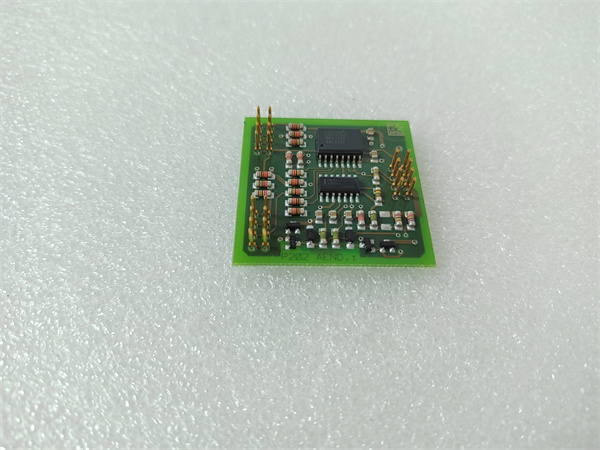

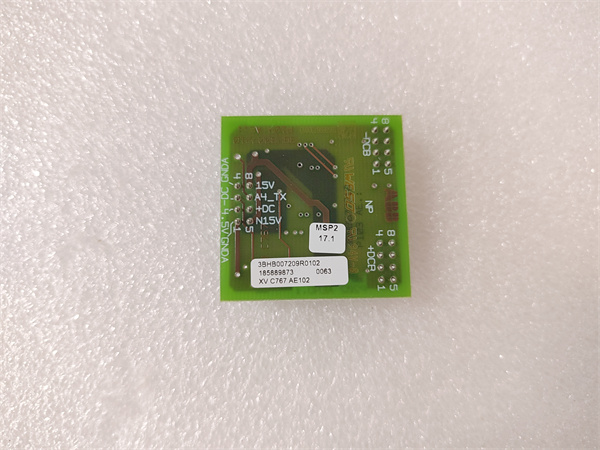

XVC767AE102 3BHB007209R0102 ABB

ABB XVC767AE102 3BHB007209R0102 是ABB公司为其AC 800M系列高性能控制器和S800 I/O系统专门设计的一款垂直总线通信控制器模块。该模块作为控制器与远程I/O站之间的通信枢纽，负责管理和传输关键的实时过程控制数据，是构建高可靠性、分布式控制架构的核心组件。

应用场景:

在一座超大型炼化一体化项目的中央控制室中，数百个AC 800M控制器需要与分布在全厂区的上万个S800 I/O点进行毫秒级的数据交换。任何通信延迟或中断都可能造成巨大的生产损失。在该项目中，每个控制器机架都配备了 ABB XVC767AE102 垂直总线控制器模块。XVC767AE102 模块通过专用的、高确定性的垂直总线协议，确保了控制指令从控制器到I/O模块，以及过程数据从I/O模块回传至控制器的极速、可靠传输。其卓越的通信实时性和稳定性，为整个工厂的先进控制与优化算法提供了坚实的数据通道基础，是保障这套庞大DCS系统高效运行的“神经网络中枢”。

核心参数速览:

技术原理与创新价值:

· ••创新点1：专有的高性能垂直总线协议。 XVC767AE102 采用的垂直总线协议是ABB专为过程控制对实时性和确定性要求极高的场景而设计的。与通用的以太网协议相比，该协议避免了数据碰撞和不确定的延迟，为AC 800M控制器和S800 I/O之间提供了一条独占的、高速的“数据高速公路”，确保了即使在最大配置和最高负载下，控制系统的扫描周期也始终保持稳定。

· ••创新点2：强大的通信管理与数据调度能力。 该模块不仅是一个简单的收发器，更是一个智能的通信管理器。它负责管理其下挂的所有S800 I/O站的通信调度、数据打包/解包、错误校验和恢复。这种集中式的管理方式减轻了主控制器的通信负担，使其能更专注于控制逻辑运算，从而提升了整个系统的效率和可靠性。

· ••创新点3：全面的冗余与容错设计。 XVC767AE102 支持N+1冗余配置。当系统配置为冗余时，主备模块之间会持续进行心跳检测。一旦检测到主模块故障，备用模块会在极短时间内（毫秒级）无扰接管所有通信任务，这种无缝切换对于要求连续生产的流程工业至关重要，极大地提升了系统的可用性。

应用案例与行业价值:

案例：大型造纸机分布式控制系统一台年产数十万吨的纸机，其传动点上千个，对速度同步和张力控制的要求极为苛刻。其DCS采用ABB System 800xA，AC 800M控制器通过 XVC767AE102 模块与分布在纸机各处的S800 I/O站连接。XVC767AE102 提供的稳定、高速通信通道，确保了传动控制指令和现场传感器反馈数据的实时交换，是实现高精度速度链和张力控制的基础。项目自动化经理指出：“纸机控制，分秒必争。XVC767AE102 模块构成的通信网络，就像纸机的‘运动神经’，它的可靠性直接关系到产品质量和生产效率。自投运以来，这套通信骨干网从未出现过影响生产的故障，为我们实现卓越运营立下了汗马功劳。”

相关产品组合方案:

· ••ABB PM864AK01： AC 800M系列的高级控制器，是 XVC767AE102 模块所服务的主要对象。

· ••ABB S800 I/O 模块系列： 如AI模块（CI857K01）、AO模块、DI/DO模块等，是通过 XVC767AE102 与控制器通信的终端设备。

· ••ABB PU515： 电源模块，为控制器机架和 XVC767AE102 等模块提供稳定电力。

· ••ABB CI854A： PROFIBUS DP主站模块，用于连接第三方DP设备，与 XVC767AE102 管理的I/O网络互补。

· ••ABB NORM-21： 光纤通信转换器，在长距离通信时，可能与 XVC767AE102 配合使用，将电信号转换为光信号。

· ••ABB Control Builder A： 系统工程软件，用于对包括 XVC767AE102 在内的整个AC 800M系统进行硬件组态和参数设置。

安装维护与全周期支持:

ABB XVC767AE102 3BHB007209R0102 采用模块化设计，安装时需将其正确插入AC 800M系统机架的指定槽位并锁紧。其硬件配置和参数设置均在ABB Control Builder A工程软件中完成，集成度高，操作规范。模块上的LED指示灯为运行状态和故障诊断提供了直观的指示。日常维护主要是确保机柜环境清洁、通风良好，并定期检查连接电缆的紧固情况。在冗余配置下，模块支持热插拔，可在不影响系统运行的情况下进行更换。
