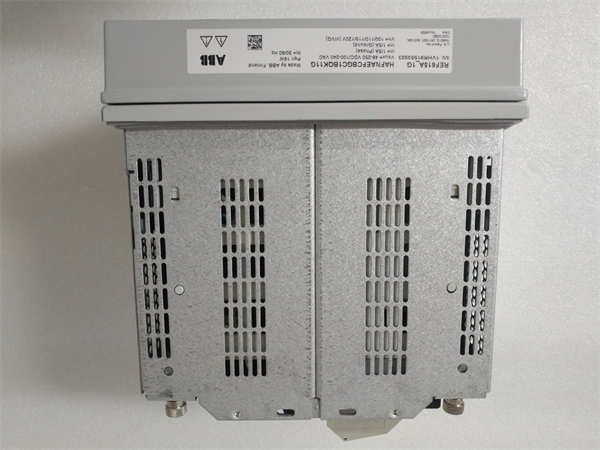

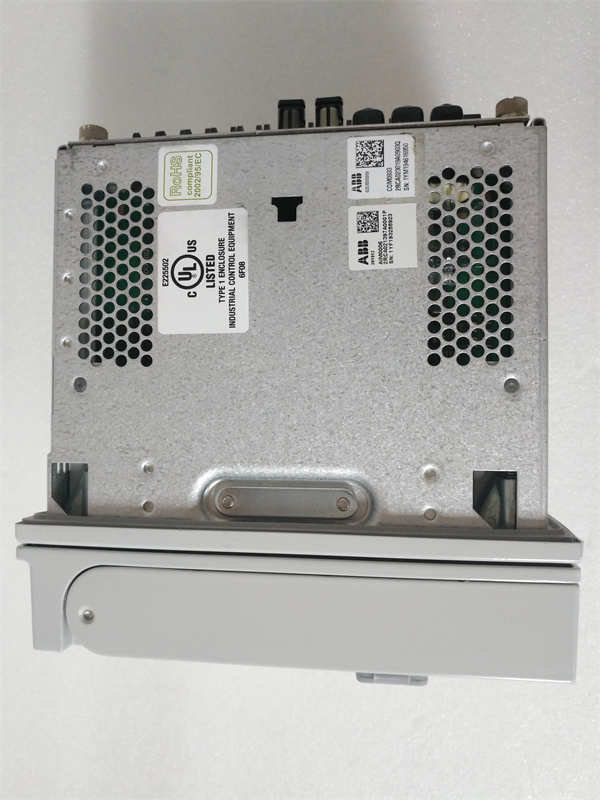

ABB REF615A_1G HAFNAEFCBGC1BQK11G

ABB REF615A_1G HAFNAEFCBGC1BQK11G 是ABB公司Relion® 615系列中的一款高性能馈线保护装置。该产品属于数字式保护继电器，专为中压配电网络设计，集成了完整的过流、接地故障、电压保护等功能，并原生支持IEC 61850标准，是实现智能化馈线保护和控制的关键设备。

应用场景

在某工业园区的10kV配电网自动化改造中，多条出线需要实现故障的快速定位、隔离和非故障区段恢复供电。ABB REF615A 安装在每条馈线的首端开关柜中。当线路中段发生瞬时性相间短路时，REF615A 的方向过流保护元件迅速启动，经短延时判断故障方向后，立即通过IEC 61850 GOOSE网络向相邻线路的REF615A 发送联锁信号，并驱动本侧断路器跳闸。故障被隔离后，上游的REF615A 自动执行重合闸，快速恢复了非故障区段的供电。其高速的GOOSE通信和智能逻辑，将传统需数分钟的故障处理时间缩短至秒级，极大提升了供电可靠性。

核心参数速览

技术原理与创新价值

创新点1：原生支持IEC 61850 Ed.2 与GOOSE通信。 ABB REF615A 深度集成了IEC 61850第二版标准，其GOOSE（面向通用对象的变电站事件）服务传输延时小于3毫秒，可实现保护装置之间的快速横向通信，用于实现分布式智能（如母线保护、失灵保护）、联锁逻辑，替代传统的硬接线，大大简化了工程设计和电缆敷设，提高了系统的灵活性和可靠性。创新点2：集保护、控制、测量与诊断于一体。 装置不仅提供全面的保护功能，还集成了精确的测量、电能质量监测、故障录波（COMTRADE格式）和先进的自我诊断功能。这种高度的集成化设计减少了柜内设备数量，降低了系统复杂性和成本，同时提供了丰富的设备状态信息，支持预测性维护。创新点3：灵活的应用程序逻辑（CFC）。 REF615A 内置了基于IEC 61131-3标准的可配置逻辑功能块（CFC）。用户无需编程，通过图形化界面即可组合各种保护元件、输入输出和运算模块，创建自定义的控制逻辑（如备自投、顺序控制），完美适应特殊的现场应用需求，实现了前所未有的灵活性。

应用案例与行业价值

案例：某城市核心区10kV配网自动化FA（馈线自动化）系统该区域配网原为辐射状结构，故障恢复时间长。改造为手拉手环网结构后，每个环网柜节点安装ABB REF615A。应用流程：当某区段发生永久故障，首端REF615A 跳闸。通过GOOSE网络交互故障信息，联络开关处的REF615A 确认故障点后，自动分闸隔离故障，然后合上联络开关，恢复非故障区供电。带来的改进：实现了“秒级”故障隔离和自愈，非故障区域停电时间从小时级缩短至分钟级，供电可靠性指标（RS-3）显著提升。运维人员可通过后台系统远程调用REF615A 记录的故障录波图，快速分析故障性质。

相关产品组合方案

为构建完整的配电自动化解决方案，我们推荐以下与ABB REF615A协同工作的产品：

· ••ABB REC615：线路及电抗器/电容器保护测控装置。

· ••ABB REL615：差动保护装置，用于更高级的保护需求。

· ••ABB RET615：变压器保护测控装置。

· ••ABB COM600 或 SMS600：通信网关/变电站计算机，用于数据集成和协议转换。

· ••ABB PCM600 软件：用于对REF615A进行配置、定值整定、监视和故障分析。

· ••ABB 专用测试仪：如RER103，用于对保护装置进行测试和校验。

安装维护与全周期支持

ABB REF615A 通常安装于开关柜的保护小室面板上。其配置和调试需使用ABB专业的PCM600软件，该软件提供了直观的图形化界面和设备参数库，极大简化了工程实施。日常维护主要依赖于装置前面板的显示屏和指示灯进行状态监视，以及通过通信网络远程访问其自诊断信息、事件记录和故障录波数据。
