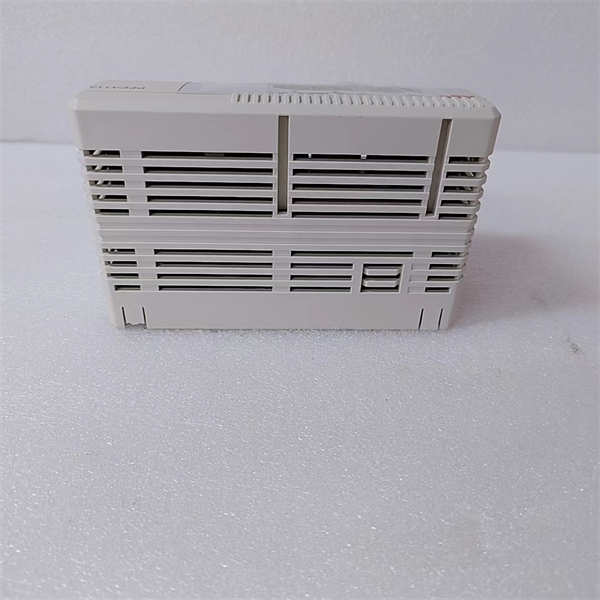

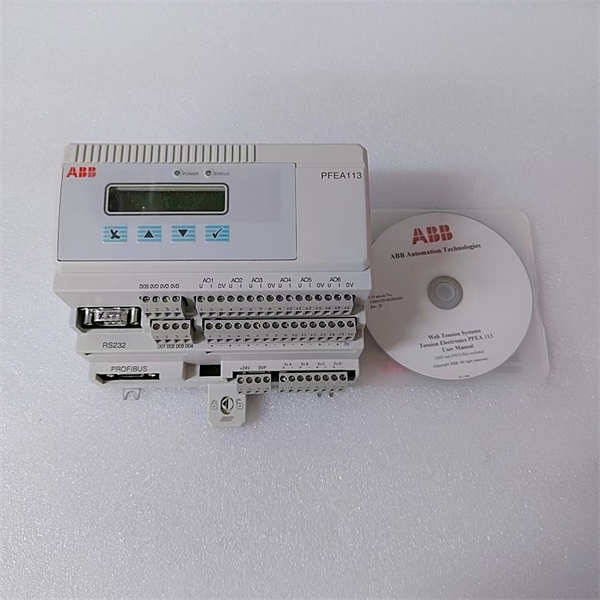

PFEA113-20 3BSE028144R0020 ABB

ABB PFEA113-20 (3BSE028144R0020) 是ABB集团生产的一款PROFIBUS DP-V1从站通信接口模块，属于S800 I/O系列。该模块作为S800 I/O站的“网络头”，能够将整个S800 I/O站（包括其所有的AI、DI、AO、DO模块）作为一个DP从站，无缝接入到由任何主流PLC（如西门子S7系列）或DCS作为主站的PROFIBUS DP网络中。

应用场景

在华南某大型汽车涂装车间，主生产线控制系统采用西门子S7-400H冗余PLC作为PROFIBUS DP主站。然而，在车间各个工艺段（如前处理、电泳）需要部署大量分布式I/O点来采集阀门、泵和传感器的信号。这些点位分散且环境潮湿，不适合长距离拉大量的电缆回主站。解决方案是在每个工艺段安装一个由ABB PFEA113-20 模块作为头站的S800 I/O远程站。PFEA113-20 通过一根PROFIBUS总线电缆连接到主网络，将本地所有I/O模块的数据整齐地打包，与西门子PLC进行高效、稳定的数据交换。这种架构既节省了布线成本，又利用了S800 I/O的高可靠性，实现了不同品牌控制系统与I/O硬件的高效融合。

核心参数速览

技术原理与创新价值

创新点1：简化的即插即用式集成PFEA113-20 的设计理念是简化集成。它无需复杂的软件配置。用户只需设置好PROFIBUS从站地址，并将所需的S800 I/O模块安装在基座上。模块会自动识别这些I/O模块，并将其数据映射到预定义的PROFIBUS输入/输出数据区域中。这种“自识别”特性极大地缩短了调试时间。创新点2：双端口总线连接器设计模块配备了两个PROFIBUS接口，这使得它可以在PROFIBUS线性总线中充当一个节点，无需额外的总线连接器。电缆可以直接接入和接出，简化了布线，提高了连接可靠性，并支持构建冗余的总线拓扑（需主站支持）。创新点3：高可靠性与灵活性作为ABB S800 I/O家族的一员，PFEA113-20 继承了该系列的高可靠性基因。它允许用户根据实际应用灵活选择最合适的S800 I/O模块（如高精度模拟量输入、继电器输出等），从而构建一个功能定制化、性能卓越的远程I/O站，满足各种苛刻的工业环境要求。

应用案例与行业价值

案例：水处理厂加药间分布式控制华东某市政污水处理厂的加药系统需要独立控制多个加药泵和监测药罐液位。主控系统为PROFIBUS DP网络，但加药间距离主站较远。

· ••应用流程：在加药间安装一个S800 I/O站，以PFEA113-20 为头模块，并配置了模拟量输入模块（采集液位信号）、数字量输出模块（控制泵的启停）和数字量输入模块（采集故障信号）。PFEA113-20 通过PROFIBUS电缆连接到主PLC。

· ••带来的改进：实现了加药过程的本地自动化控制，主站只需下发加药量设定值和读取状态，大大减少了通信负荷和远程模拟量信号传输的干扰风险。系统稳定可靠，维护人员可在本地或远程轻松诊断I/O站状态。

相关产品组合方案

构建一个完整的PROFIBUS DP远程I/O站，以下ABB产品与PFEA113-20 协同工作：

· ••S800 I/O 基座单元：如TB841 或BC810，用于安装PFEA113-20 和I/O模块。

· ••S800 I/O 功能模块：如AI801（模拟量输入）、DI801（数字量输入）、AO801（模拟量输出）、DO801（数字量输出）等。

· ••S800 I/O 电源模块：如SD832，为整个I/O站供电。

· ••PROFIBUS 电缆和连接器：用于网络物理连接。

· ••ABB AC 800M 控制器：可作为PROFIBUS主站，与PFEA113-20 从站配合使用。

· ••其他通信头模块：如CI854（PROFIBUS DP主站，用于ABB系统）、CI871（PROFINET）等，为S800 I/O站提供不同的网络接入能力。

安装维护与全周期支持

ABB PFEA113-20 安装简便，直接插入S800 I/O站最左侧的槽位（槽位0）。安装前需设置好唯一的PROFIBUS从站地址。确保PROFIBUS电缆屏蔽层接地良好。日常维护主要是检查模块上的通信状态指示灯。由于是标准PROFIBUS从站，可以通过主站的网络诊断功能对其进行监控。
