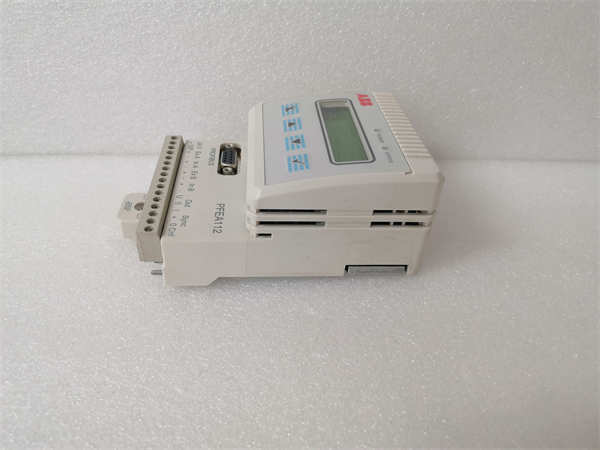

ABB PFEA112-20

ABB PFEA112-20 是ABB集团生产的一款高性能PROFINET IO设备通信接口模块，属于S800 I/O系列。该模块作为S800 I/O站的“网络头”，能够将整个I/O站（包括AI、DI、AO、DO等模块）作为一个标准PROFINET设备，无缝集成到基于PROFINET的自动化网络中。

应用场景

在华东某大型汽车制造厂的焊装车间，新一代自动化产线采用西门子S7-1500系列PLC作为主控制器，基于PROFINET网络构建。然而，车间内多个工艺岛需要部署大量、高密度的分布式I/O点来采集传感器信号和控制执行机构。通过在各个工艺岛安装由ABB PFEA112-20 模块作为头站的S800 I/O远程站，完美解决了异构系统集成难题。PFEA112-20 通过PROFINET网络与主PLC实时通信，将本地所有I/O数据整齐打包传输，同时其集成的双端口交换机支持线性拓扑，仅用一根网线就将多个站点串联起来，极大简化了布线。这套方案既发挥了S800 I/O高密度、高可靠性的优势，又无缝融入了主流的PROFINET网络架构，实现了不同品牌控制系统的高效融合。

核心参数速览

技术原理与创新价值

创新点1：原生PROFINET集成与高性能处理PFEA112-20 模块内部集成了专用的PROFINET ASIC和处理器，独立处理PROFINET协议栈和I/O数据管理。它不占用上级控制器的资源，却能提供确定性的、实时的数据交换性能，确保即使在多站點、大数据量的复杂应用中，I/O响应时间也高度可靠。创新点2：集成交换机与线性拓扑支持模块集成了两端口交换机，支持标准的线性网络拓扑。这使得多个PFEA112-20 站点可以通过一根网线依次串联，无需额外的网络交换机，不仅简化了布线，降低了成本，还提高了网络布线的灵活性和可靠性。创新点3：全面的诊断与维护功能该模块支持PROFINET丰富的诊断功能，能从网络连接状态、模块健康状况一直到每个I/O通道的故障进行精确诊断。这些诊断信息可通过PLC程序轻松读取，帮助运维人员快速定位断线、短路或模块故障，极大缩短了平均修复时间（MTTR），提升了设备可用性。

应用案例与行业价值

案例：食品饮料包装线控制系统升级华南某饮料厂新建的高速灌装线，主控系统采用支持PROFINET的PLC，但需要集成大量气动阀、流量计和液位传感器。

· ••应用流程：在灌装、贴标、码垛等多个工位部署了以PFEA112-20 为头站的S800 I/O站。PFEA112-20 通过PROFINET接收PLC的控制指令，并采集现场传感器数据，实现了对生产流程的精确控制。

· ••带来的改进：系统集成度大幅提高，调试时间比传统方案缩短40%。PROFINET的高速通信确保了控制的实时性，生产线效率提升15%。强大的诊断功能使维护人员能快速排除故障，生产线综合效率（OEE）显著提升。

相关产品组合方案

构建完整的PROFINET IO系统解决方案，以下产品与PFEA112-20 协同工作：

· ••ABB S800 I/O 基座单元：如TB841，用于安装PFEA112-20 及I/O模块。

· ••ABB S800 I/O 功能模块：如AI810（模拟量输入）、DI801（数字量输入）、AO810（模拟量输出）、DO801（数字量输出）等。

· ••ABB 电源模块：如SD832，为I/O站供电。

· ••支持PROFINET IO-Controller的PLC：如西门子S7-1200/1500、ABB AC500等，作为主站。

· ••PROFINET 网络电缆和连接器：用于构建物理网络。

· ••ABB 其他通信接口模块：如PFEA113-20（PROFIBUS DP从站），满足不同网络需求。

安装维护与全周期支持

ABB PFEA112-20 安装简便，直接插入S800 I/O站最左侧槽位（槽位0）的基座上即可。其RJ45接口支持标准PROFINET电缆，接线时注意电缆屏蔽层的360度端接以确保通信质量。配置时，需在工程师站（如TIA Portal）中导入ABB提供的GSDML文件，然后进行设备组态和I/O映射。日常维护主要通过模块上的LED状态指示灯和工程师站的网络诊断功能进行监控。
