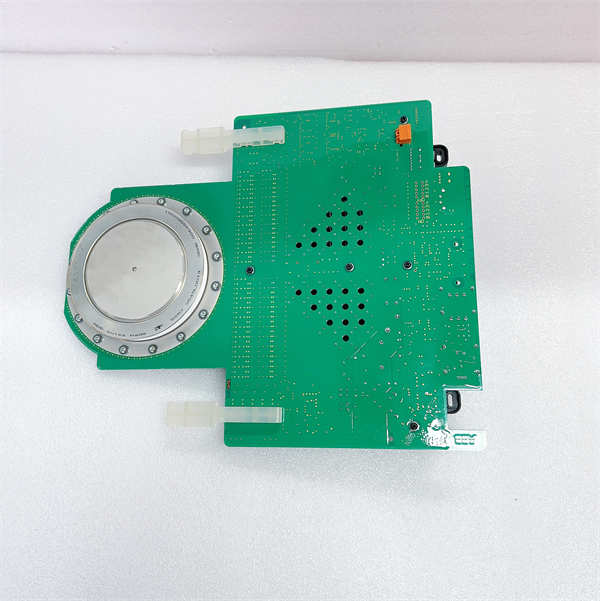

GVC736BE101 3BHE019719R0101

GVC736BE101 3BHE019719R0101是瑞士ABB集团生产的一款PROFIBUS DP-V1主站通信模块，是其AC 800M高性能过程控制器家族的核心组件之一。该模块作为控制器与PROFIBUS现场总线网络的接口，负责管理与总线上的各类智能从站设备（如变频器、远程I/O、仪表等）的高速数据通信，是构建现代化分布式控制系统的关键枢纽。

应用场景：

在华东地区一座大型现代化炼油厂的催化裂化装置中，数千个I/O点需要实时监控与控制。作为该装置DCS核心的ABB Ability™ 800xA系统，其下层的AC 800M控制器通过插在其中的GVC736BE101 3BHE019719R0101模块，连接着多条PROFIBUS网络。这些网络上的从站设备包括控制关键阀门的智能定位器、测量流量的多变量变送器以及电机控制中心的变频器。GVC736BE101模块确保了控制指令与过程数据在控制器与现场设备间稳定、高效地循环传输，其高达12Mbps的通信速率和强大的诊断能力，为整个装置实现优化控制、安全运行和高效维护提供了坚实的通信基础。

核心参数速览：

技术原理与创新价值：

创新点1：真正的PROFIBUS DP-V1主站能力。 与基础的DP版本相比，GVC736BE101 3BHE019719R0101支持的DP-V1协议增加了非循环通信能力。这意味着除了高速的循环过程数据交换外，控制器还可以通过该模块与支持DP-V1的智能从站进行参数配置、上传/下载设备数据、执行校准等高级操作，极大地方便了设备的调试和维护，实现了更深层次的设备集成。创新点2：高可靠性的双端口设计。 模块提供了两个独立的PROFIBUS接口。这一设计允许构建冗余的总线拓扑（如双总线），或在单一网络中实现“总线型-树形”的混合拓扑，增强了网络设计的灵活性。当一条线路出现故障时，可以快速切换到备用线路，显著提高了整个控制系统的可用性。创新点3：深度集成与强大的诊断功能。 GVC736BE101模块并非一个独立的网关，而是作为AC 800M控制器的一个有机组成部分。它在ABB的Control Builder M工程工具中作为一个硬件对象被直接组态，其状态和所有连接的从站设备状态都能在800xA系统的人机界面上清晰显示。工程师可以轻松诊断到网络上的任何一个节点的通信质量、故障信息，实现了从控制室到现场设备的全程可视化诊断。

应用案例与行业价值：

案例：大型造纸厂分布式传动控制系统某国际纸业集团在其纸机传动控制系统中，采用AC 800M控制器搭配GVC736BE101 3BHE019719R0101模块作为PROFIBUS主站，控制上百台ABB ACS800系列变频器。项目电气经理评价：“GVC736BE101模块的稳定性和高通信速率，确保了所有传动点之间的精确速度同步和转矩协调，这是生产高质量纸张的关键。其强大的诊断功能帮助我们快速定位并解决了几次因现场接线松动导致的通信干扰，避免了非计划停机，每年为我们节省了可观的维护成本。”

相关产品组合方案：

· ••ABB AC 800M控制器（如：PM865）：系统的核心处理单元，GVC736BE101模块插入其扩展槽中。

· ••ABB S800 I/O 模块：作为PROFIBUS从站，提供分布式I/O解决方案。

· ••ABB Ability™ 800xA系统：强大的DCS平台，为基于GVC736BE101的通信网络提供工程、操作和维护环境。

· ••ABB Control Builder M：统一的工程组态工具，用于对控制器和GVC736BE101等模块进行编程和配置。

· ••ABB 传动产品（如：ACS880, ACS800）：作为智能从站，通过GVC736BE101实现高级控制。

· ••PROFIBUS网络组件：包括通讯电缆、连接器、中继器、总线终端器等。

安装维护与全周期支持：

ABB GVC736BE101 3BHE019719R0101模块采用标准的欧卡插拔式安装。在安装前，需确保AC 800M控制器电源已关闭。将模块对准控制器基板上的空余槽位，平稳插入直至锁紧机构到位即可。硬件安装后，需要在Control Builder M工程软件中对其进行硬件组态和网络参数设置。日常维护主要依赖于800xA系统提供的综合诊断视图。模块本身无需定期校准。
