LDSYN-101 3BHE005555R0101

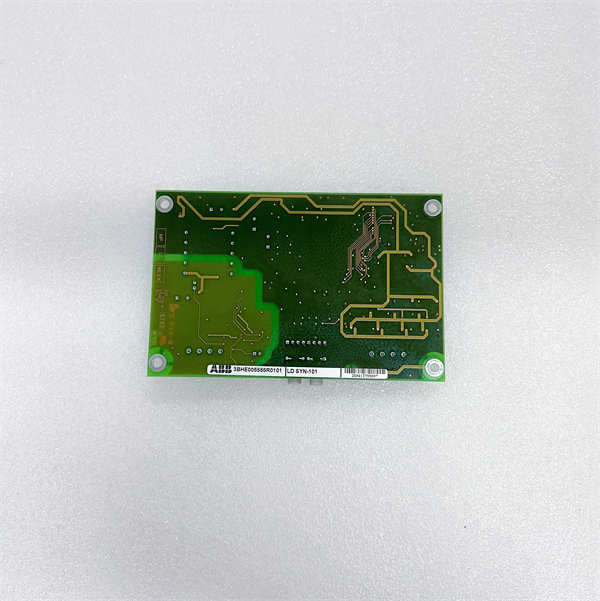

LDSYN-101 3BHE005555R0101是瑞士ABB集团生产的一款高性能同步接口模块，是其AC 800M系列可编程自动化控制器（PAC）的关键选件。该模块专门用于接收外部高精度时钟源（如GPS时钟、北斗时钟）发出的IRIG-B时间同步信号，并为整个AC 800M控制器及其I/O系统提供精确到毫秒甚至微秒级的时间同步，是确保事件顺序记录（SOE）和分布式系统协同操作的基础。

应用场景：

在华北电网的一个500kV智能变电站中，数以万计的开关量变位事件需要在故障发生时被精确记录，以帮助工程师快速定位故障源头。站内的多台ABB AC 800M控制器分别负责保护不同区域的设备。每台控制器都配备了LDSYN-101 3BHE005555R0101同步接口模块，它们共同接收来自主时钟的IRIG-B码信号。当一条输电线路发生短路时，分散在不同控制柜中的LDSYN-101模块确保每个断路器跳闸、保护动作的信号都被打上统一、精确的时间戳。这使得后台系统能够清晰地还原出事件发生的先后顺序，将故障分析时间从小时级缩短到分钟级，极大地提升了电网的安全性和恢复能力。

核心参数速览：

技术原理与创新价值：

创新点1：高精度IRIG-B解码与抗干扰技术。 LDSYN-101 3BHE005555R0101模块的核心在于其精密的信号解码电路。它能够准确解析调制型（AM）或直流码（DCLS）IRIG-B信号，从中提取出年、日、时、分、秒乃至毫秒的时间信息。模块内部采用了先进的滤波和信号调理技术，能够有效抑制工业现场常见的电磁干扰，确保在长距离传输后仍能稳定锁定时钟信号，避免同步失败或跳变。创新点2：与AC 800M控制器的深度集成。 该模块并非一个独立的时间服务器，而是作为控制器的一个功能扩展卡。它通过背板总线直接将高精度时间戳写入控制器的系统时钟，并进而同步到所有连接的I/O模块。这种紧密集成确保了从采集、运算到输出的整个控制链条都基于统一的时间基准，消除了因不同设备时钟漂移带来的误差，为SOE和精准控制提供了硬件级保障。创新点3：智能化的状态诊断与无缝切换。 LDSYN-101模块持续监控输入信号的质量，如信号强度、连续性等。一旦检测到信号丢失或质量劣化，会立即通过状态指示灯和控制器诊断事件发出警报，并可能切换到内部时钟守时模式。这种智能诊断功能使运维人员能够及时发现问题，确保时间同步系统的可靠性。

应用案例与行业价值：

案例：城市轨道交通综合监控系统（ISCS）在某大城市的地铁线路中，环境与设备监控系统（BAS）和电力监控系统（SCADA）均采用以AC 800M为下位机的架构。通过在全线各站控制器中配置LDSYN-101 3BHE005555R0101模块，并接收中心时钟源的同步信号，实现了全线所有数据的精确同步。调度中心负责人表示：“有了LDSYN-101，我们可以精确比对不同车站的能耗数据、设备启停顺序，为节能调度提供了可靠依据。在发生突发事件时，各系统的报警事件能够按正确时序显示，为我们快速判断事故影响范围和联动指挥提供了关键支持。”

相关产品组合方案：

· ••ABB AC 800M控制器（如：PM863）：系统的核心，LDSYN-101为其提供精准时钟。

· ••ABB S800 I/O 模块：特别是数字量输入模块，其SOE功能依赖于LDSYN-101提供的时间戳。

· ••ABB Ability™ 800xA 系统：上层监控平台，接收并处理带精确时标的下位机数据。

· ••外部主时钟源（如：GPS/北斗同步时钟）：为LDSYN-101模块提供标准时间信号源。

· ••ABB Control Builder M 工程工具：用于对LDSYN-101模块进行参数配置和诊断。

· ••同轴电缆及信号放大器：构成从主时钟到各LDSYN-101模块的可靠信号传输网络。

安装维护与全周期支持：

ABB LDSYN-101 3BHE005555R0101模块的安装遵循AC 800M系统的标准流程。在控制器断电后，将其插入基板上的指定扩展槽位并固定即可。硬件安装后，需要在Control Builder M工程软件中使能该模块，并配置其接收的IRIG-B码制类型等参数。日常维护主要是通过软件诊断页面或模块指示灯监控其同步状态和信号质量。定期检查外部时钟源的信号输出和传输线路的连通性至关重要。
