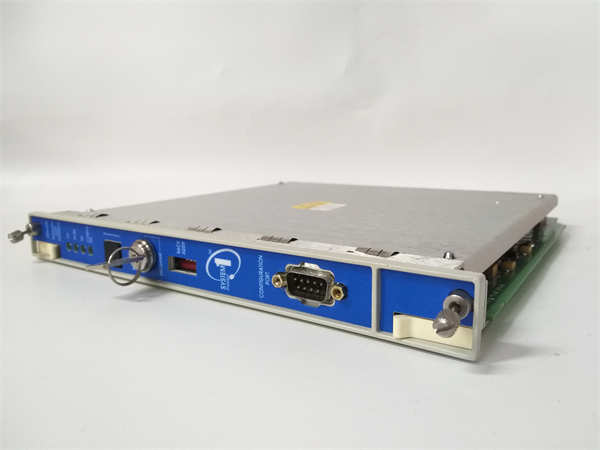

Bently 3500/22M

3500/22M 是贝克休斯旗下Bently Nevada（本特利内华达）公司生产的3500机械保护系统系列中的一款单通道继电器模块。该模块是保护系统的关键执行组件，它将3500监测器的报警或危险状态转换为继电器接点输出，直接驱动外部设备（如停机电磁阀、声光报警器等），是实现机械保护功能的最终执行单元。

应用场景：

在大型炼油厂的催化裂化装置中，主风机是核心设备，其非计划停机将导致全线停产。3500/22M 继电器模块被配置在风机的机械保护系统中。当监测系统检测到风机轴振动达到危险值（如跳机值）时，3500/22M 模块内部的继电器会立即动作，其常闭触点断开，切断主风机入口调节阀的保持电流，使阀门快速关闭，实现紧急停机。这种硬接线的方式提供了最高级别的安全性，即使控制系统网络出现故障，保护功能依然有效，有效防止了设备损坏事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1： 灵活的安全状态配置与去磁优先设计。3500/22M 的核心价值在于其可配置的安全逻辑。用户可通过模块上的DIP开关或软件，将其设置为“通电激励”或“断电激励”模式。在关键的停机应用中，通常设置为“断电激励”，即模块失电（如系统故障、电源丢失）时继电器也会动作于安全状态（停机），这遵循了“故障安全”原则，极大提升了保护系统的安全性。创新点2： 高容量干接点输出与强抗冲击电流能力。模块采用高质量的机电继电器，其触点可直接驱动较大的感性负载（如电磁阀、小型接触器线圈）。相比于电子固态开关，其纯粹的干接点输出具有极高的电气隔离能力和抗浪涌能力，能承受负载接通时产生的巨大冲击电流，非常适合工业环境下的直接驱动应用。创新点3： 完善的诊断与状态反馈。模块面板上的双色LED可以清晰指示继电器的实时状态（得电/失电）。此外，继电器线圈的驱动状态会被监测并反馈给3500框架接口模块，系统可以据此判断继电器模块本身是否正常工作，实现了从“控制命令”到“最终执行机构”的全程诊断，提升了整个保护回路的可靠性。

应用案例与行业价值：

某大型天然气输送管线的压缩站，为每台燃气轮机驱动的压缩机组配置了包含3500/22M 的机械保护系统。在一次因控制系统卡件故障导致整个3500监测系统通信中断的极端情况下，由于3500/22M 被设置为“断电激励”模式，所有继电器自动动作，触发了机组的安全停机，成功保护了价值数千万的燃机-压缩机组免于在无监控状态下运行可能导致的灾难性后果。这次事件充分证明了3500/22M 作为独立、可靠硬接线保护通道的不可替代的价值。

相关产品组合方案：

3500/22M 需在3500系统中与其他模块协同工作：

· ••框架接口模块： 如3500/25 或 3500/15，为系统提供电源和通信。

· ••监测器模块： 如3500/42M（振动监测）、3500/45（位置监测），产生报警/危险信号。

· ••电源模块： 如3500/15-02，为机架供电。

· ••机架与背板： 如3500/RM，用于安装所有模块。

· ••组态软件： 如System 1* 或 Bently Nevada 专用软件，用于配置和诊断。

安装维护与全周期支持：

3500/22M 的安装需在系统断电情况下进行。将模块对准3500机架的空槽位，平稳插入直至锁紧。通过软件或DIP开关正确设置模块地址和工作模式（EDM/DDM）。日常维护主要是观察状态指示灯是否正常，定期（如在大修期间）进行保护回路测试，模拟报警信号，验证继电器输出动作的正确性。
