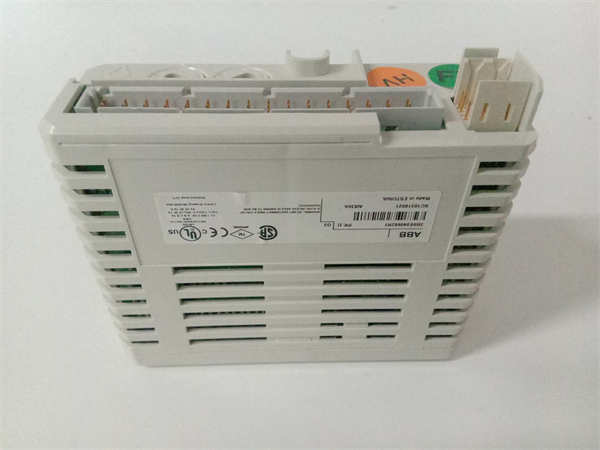

3BSE040662R1 AI830A

ABB 3BSE040662R1 AI830A 是ABB公司AC 800M高性能过程控制器系列的一款专用模拟量输入模块。该模块提供8个高精度通道，专门优化用于直接连接热电偶（TC）或毫伏（mV）信号源，是实现高精度、高稳定性温度测量的理想选择。

应用场景：

在大型炼钢厂的高炉炉壁温度监测系统中，数十个B型或S型热电偶被安装在耐火材料内，用于监测高达1600℃的炉壁温度。ABB AI830A 模块凭借其专为热电偶设计的高输入阻抗、内置高精度冷端补偿和强大的滤波能力，能够准确捕捉这些微弱的毫伏信号，并将其转换为精确的温度值。其稳定的性能确保了操作人员能够实时掌握高炉炉壁的健康状态，为预测性维护和安全生产提供了关键数据支撑。

核心参数速览：

技术原理与创新价值：

创新点1：高精度专用架构与冷端补偿。ABB AI830A 模块的输入电路针对热电偶信号的特性进行了专门优化。其极高的输入阻抗确保了从热电偶到模块的毫伏信号几乎无衰减。最关键的是，模块内置了高精度的冷端补偿（CJC）传感器，能够实时测量模块接线端子的实际温度（冷端温度），并自动进行补偿计算，从根本上消除了因环境温度波动带来的测量误差，这是普通通用模拟量输入模块无法比拟的优势。创新点2：优异的抗干扰与信号调理能力。热电偶信号极其微弱（毫伏级），极易受到现场电磁干扰。AI830A 采用了先进的隔离技术、屏蔽设计和数字滤波算法，能有效抑制共模噪声和串模干扰，确保在强电磁干扰的工业环境中仍能提取出真实、稳定的信号，保证了测量数据的可靠性。创新点3：智能诊断与安全增强。模块具备完善的热电偶断线检测功能。当热电偶或连接导线断路时，模块能立即检测到并上报断线故障，同时可配置为将通道输出设置为一个可识别的安全值（如超量程值），从而防止控制系统因收到错误数据而做出误判，增强了整个温度监测系统的安全性。

应用案例与行业价值：

在某大型石化企业的乙烯裂解装置中，大量使用K型热电偶监测反应器各点温度。原先使用通用模拟量模块时，常因冷端补偿不准和现场干扰导致温度数据波动。更换为ABB AI830A 模块后，温度测量值的稳定性和准确性显著提升，为先进控制（APC）优化提供了高质量的数据基础，使反应温度控制更平稳，最终提高了高价值烯烃产品的收率，年经济效益增加数百万元。

相关产品组合方案：

· ••ABB PM851 或 PM861 控制器：系统的控制核心，处理由AI830A 采集的温度数据。

· ••ABB AI810 通用模拟量输入模块：用于采集4-20mA等标准信号。

· ••ABB AO810 模拟量输出模块：用于控制调节阀等执行机构。

· ••ABB DI810 数字输入模块：用于采集设备状态信号。

· ••ABB SD801 电源模块：为AC 800M站提供稳定供电。

· ••ABB TU830 终端单元：用于热电偶信号的接线，通常提供CJC补偿点。

安装维护与全周期支持：

ABB AI830A 模块的安装需特别注意热电偶信号的接线。推荐使用专用的补偿导线并将其连接至提供冷端补偿的端子单元（如TU830）。通过ABB的Control Builder工程软件，可以方便地为每个通道选择热电偶类型、设置滤波时间和报警限值。日常维护主要是检查接线紧固性和模块状态指示灯。
