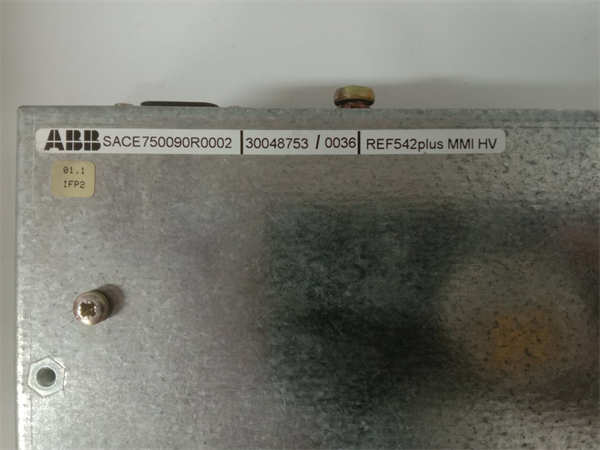

SACE750090R0002 REF542plus

ABB SACE750090R0002 REF542plus 是ABB公司推出的一款集保护、控制、测量和通信功能于一体的多功能馈线保护继电器。该装置专为中压电网的馈线、变压器和电动机等设备提供全面的保护和控制，适用于工业、商业和公用事业等领域的配电系统。

应用场景：

在大型工业园区的10kV配电系统中，ABB REF542plus 保护装置被安装于进线开关柜内。它实时监测线路的电流、电压等参数，当检测到下游线路发生短路故障时，装置迅速启动过流保护功能，在设定的时限内发出分闸指令，隔离故障区段。其精确的故障录波功能帮助运维人员快速定位故障点，显著缩短了停电时间，保障了园区核心生产设备的连续供电。

核心参数速览：

技术原理与创新价值：

创新点1：保护与控制功能深度集成。ABB REF542plus 将传统的保护继电器、测控仪表和PLC的逻辑控制功能集成于单一装置中。它采用高性能的DSP（数字信号处理器），能够实时进行复杂的电量计算和逻辑判断，不仅实现了精确的保护动作，还能执行复杂的顺序控制操作（如自动重合闸、备用电源自动投切），简化了系统结构，提高了可靠性。创新点2：强大的通信与互操作性。装置支持多种国际标准的通信协议，特别是对IEC 61850（变电站通信网络与系统）的支持，使其能够无缝集成到现代化的数字化变电站或智能配电系统中。通过高速以太网通信，它可以将丰富的测量数据、事件记录和故障录波数据上传至监控系统，为状态监测和高级分析提供数据基础。创新点3：用户友好的配置与诊断。REF542plus 配备了大尺寸图形化液晶显示屏和直观的菜单结构，便于现场查看数据、修改定值和进行调试。其完善的事件记录和故障录波功能（可记录故障前后的电流电压波形），为分析事故原因、优化保护策略提供了强有力的工具，极大提升了运维效率。

应用案例与行业价值：

在某城市轨道交通的牵引降压混合变电所中，ABB REF542plus 被用于保护10kV馈线。在一次因电缆头绝缘老化引发的单相接地故障中，装置准确启动接地保护，并录下了完整的故障波形。运维团队根据故障录波数据迅速定位了故障点，并在夜间天窗点完成了修复，避免了对日间列车运行造成影响。该项目负责人表示，REF542plus 的高可靠性和详尽的故障数据记录，对保障地铁安全准点运营起到了关键作用。

相关产品组合方案：

· ••ABB Relion® 系列保护继电器（如REF615）：新一代更先进的保护装置平台。

· ••ABB中压断路器（如VD4）：与REF542plus 配合，执行分合闸操作。

· ••ABB COM600 通信网关：用于协议转换和站级数据汇集。

· ••ABB MicroSCADA 监控系统：作为后台SCADA，接收并显示REF542plus 上送的数据。

· ••ABB电流/电压互感器：为REF542plus 提供一次系统电气量的传感信号。

安装维护与全周期支持：

ABB REF542plus 装置采用标准的面板开孔安装方式。接线需严格按照图纸进行，特别注意电流互感器（CT）二次侧不得开路，电压互感器（PT）二次侧不得短路。
