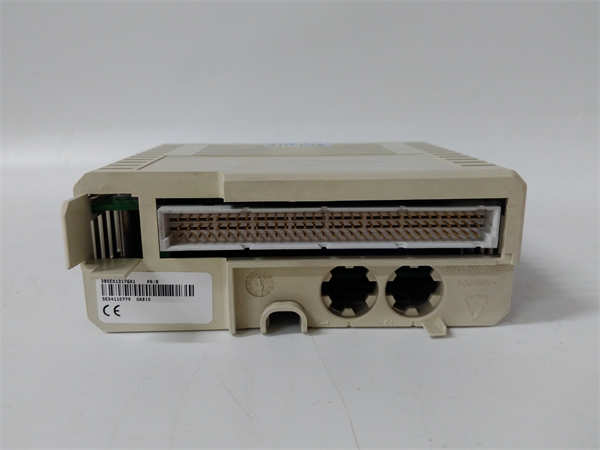

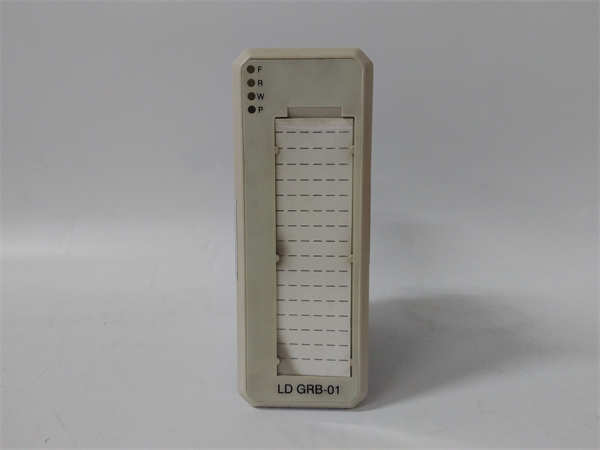

LDGRB-01 3BSE013177R1

ABB LDGRB-01 3BSE013177R1 是ABB公司为其AC 800M高性能控制系统设计的一款专用接地电阻监测模块。该模块用于实时监测电力系统的接地电阻状态，检测接地故障和绝缘劣化，为电气系统提供重要的安全监测和保护功能。

应用场景：

在大型石化工厂的配电系统中，ABB LDGRB-01 接地电阻监测模块安装在AC 800M控制机柜内，持续监测6.6kV中压电网的接地电阻状态。当检测到接地电阻值低于安全阈值时，模块立即向控制系统发出预警，使运维人员能够及时排查和处理接地故障，避免因绝缘损坏导致相间短路或设备损坏，有效保障了全厂供电系统的安全可靠运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度接地电阻测量技术。ABB LDGRB-01 采用先进的交流注入法测量技术，通过向系统注入一个特定频率的微弱测试电流，精确测量接地回路中的电压降，从而计算出接地电阻值。这种非侵入式测量方法不影响系统正常运行，同时避免了直流测量可能带来的极化效应误差，确保了测量的准确性和可靠性。创新点2：智能故障诊断与预警。模块内置智能算法，能够区分瞬时干扰和真实的绝缘劣化趋势。当检测到接地电阻持续下降或出现突变时，会立即发出分级报警（预警/报警），使运维人员能够根据严重程度采取相应的处理措施，实现预测性维护，避免故障扩大。创新点3：完善的通信与集成能力。作为AC 800M系统的专用模块，LDGRB-01 通过背板与控制器实现无缝集成。测量数据、报警状态和诊断信息可直接在控制系统中访问，并上传至上层监控系统。这种深度集成简化了系统架构，提高了数据的实时性和可靠性。

应用案例与行业价值：

在某大型海上平台的电力管理系统中，采用ABB LDGRB-01 模块监测平台所有关键配电回路的接地状态。系统投运后成功预警了一起因电缆绝缘老化导致的接地电阻下降故障，维护团队在计划停机期间更换了问题电缆，避免了一次可能导致全平台停电的重大事故。据估算，这次预警为平台避免了超过千万元的生产损失和设备维修费用。

相关产品组合方案：

· ••ABB AC 800M控制器（如PM851/PM861）：系统的控制核心

· ••ABB I/O模块（如AI810/DI810）：过程信号采集与输出

· ••ABB通信模块（如CI851）：系统网络通信

· ••ABB电源模块（如SD801）：为系统提供稳定供电

· ••ABB系统软件（Control Builder）：用于模块配置和诊断

安装维护与全周期支持：

ABB LDGRB-01 模块采用标准的插卡式设计，安装于AC 800M系统机架的指定槽位。安装前需确保系统电源关闭，并采取防静电措施。配置工作通过ABB Control Builder软件完成，包括设置报警阈值、输出参数和通信地址。
