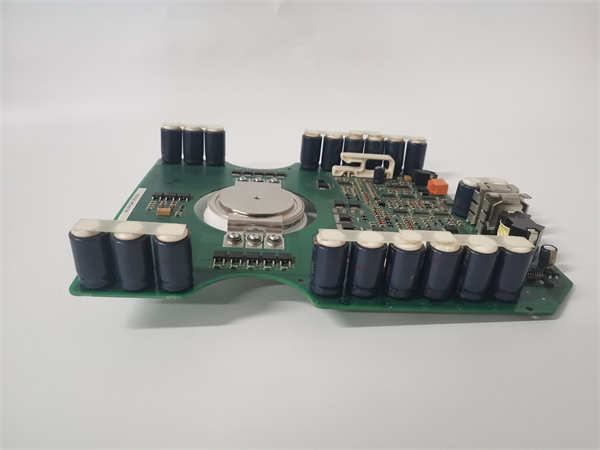

ABB 5SHX0660F0002

ABB 5SHX0660F0002 是ABB集团生产的一款高性能IGBT（绝缘栅双极型晶体管）功率模块，属于5SHX系列。该模块是ABB中高压变频器（如ACS 1000系列）和工业传动系统中的核心功率开关部件，负责进行高效的电能转换与控制。

应用场景：

在某大型矿山的主井提升机系统中，ACS 1000系列高压变频器负责控制提升电机的启动、调速和制动。其核心功率单元由多个ABB 5SHX0660F0002 IGBT模块构成。这些模块在变频器的逆变部分工作，将直流母线电压通过高频开关切换（PWM技术）转换成频率和电压可调的三相交流电，精确控制提升电机的转矩和转速。模块的快速开关特性和高可靠性确保了提升机能够平稳加速、匀速运行和精准停车，保障了人员和物料提升的安全性与效率。一旦某个IGBT模块因过流、过热或老化击穿，会导致变频器故障报警甚至停机，直接影响矿山生产。

**核心参数速览：

技术原理与创新价值：

创新点1：优化的内部结构与低损耗特性。 5SHX0660F0002 采用了ABB先进的IGBT芯片技术和优化的内部封装设计。其IGBT芯片具有较低的通态饱和压降（Vce(sat)）和关断损耗，这意味着在导通和开关过程中的能量损耗更小，整机效率更高，同时减少了发热量，有助于提高系统的功率密度和可靠性。创新点2：强大的短路耐受与坚固性。 该模块设计具有较高的短路耐受能力（通常可达10μs以上）。当变频器输出侧发生短路时，模块能够在保护电路动作前承受短时间的过电流，为系统保护提供了宝贵的时间窗口，避免了灾难性的直通故障导致模块炸裂，增强了系统的鲁棒性。创新点3：先进的封装技术与热管理。 模块采用工业标准封装，具有良好的绝缘性能和机械强度。其底部的散热基板（通常为陶瓷覆铜板）确保了芯片与外部散热器之间的高效热传导。这种设计使得模块产生的热量能够快速散发，保证其在允许的结温下稳定工作，延长了使用寿命。

应用案例与行业价值：

案例：某钢铁厂大型风机变频节能改造项目。 该厂一台功率巨大的引风机原先采用液力耦合器调速，能耗高、响应慢。改造为采用ACS 1000高压变频器驱动后，其核心功率单元使用了ABB 5SHX0660F0002 IGBT模块。变频器投入运行后，实现了风机的软启动和根据工艺需求精确调速，节能效果超过30%。运行三年后，因一次电网闪变导致一台IGBT模块驱动故障报警。维护团队迅速定位并更换了备用的5SHX0660F0002 模块，风机在短时间内恢复运行。设备部长评价：“5SHX0660F0002 这样的原装模块性能稳定，万一出现问题，更换也非常直接。它保障了我们节能改造的成果，避免了因风机停机导致高炉休风的巨大损失。”

相关产品组合方案：

· ••ABB ACS 1000 变频器整机：该模块是此系列变频器的核心组件。

· ••门极驱动板：如5SXE系列驱动板，为5SHX0660F0002 提供精确的驱动和保护信号。

· ••散热器与冷却系统：为5SHX0660F0002 模块提供必要的散热条件。

· ••吸收电容器：用于吸收IGBT开关过程中的电压尖峰，保护模块。

· ••电流传感器：用于检测输出电流，实现过流保护和闭环控制。

· ••ABB 其他5SHX系列IGBT模块：如不同电压/电流等级的模块，用于不同功率的变频器。

· ••维修工具与材料：包括扭矩扳手、导热硅脂、清洁剂等，用于规范更换作业。

安装维护与全周期支持：

ABB 5SHX0660F0002 IGBT模块的更换是一项专业性极强的工作，必须由经过培训的专业人员操作。操作前必须确保变频器完全断电，并等待直流母线电容充分放电。拆卸旧模块和安装新模块时，需使用规定的扭矩和顺序拧紧固定螺钉，并在模块与散热器间均匀涂抹适量导热硅脂，确保良好的热接触。日常维护主要通过监控变频器的运行状态来间接判断功率模块的健康状况，如关注散热器温度、输出电流波形等。定期清理散热风道、检查风扇运行状态是预防模块过热的重要措施。
