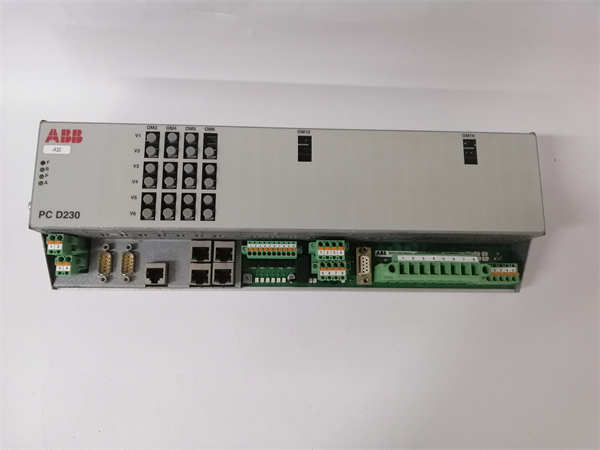

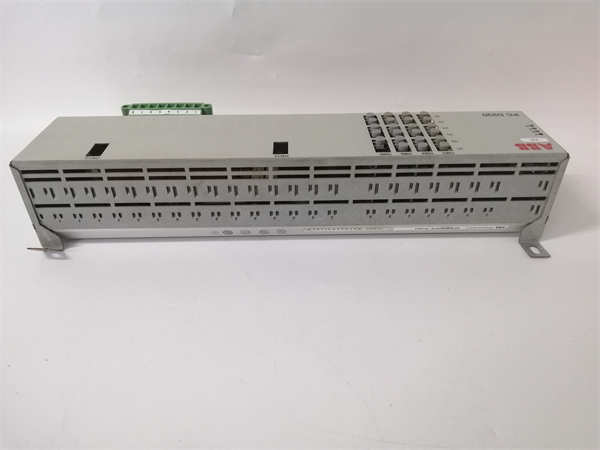

3BHE022291R0101 PCD230A

ABB 3BHE022291R0101 PCD230A 是ABB集团生产的一款高性能PROFIBUS DP主站通信模块，专为AC 800M系列高性能过程控制器（如PM861）设计。该模块是控制器与现场PROFIBUS DP从站设备（如变频器、远程I/O、智能仪表）进行高速、可靠数据交换的关键接口，是构建分布式控制系统（DCS）现场层网络的核心组件。

应用场景：

在一座大型污水处理厂的曝气池控制系统中，数十台鼓风机的变频调速控制和溶解氧（DO）仪的数据采集需要高度协同。ABB PCD230A 模块在此扮演着“现场网络指挥官”的角色。它被插入AC 800M控制器（如PM861）的专用槽位，通过其PROFIBUS DP主站功能，在一条双绞线总线上挂接了多达数十个从站设备：包括所有鼓风机的ABB ACS系列变频器（作为从站，接收速度给定并反馈状态）、以及分布在各曝气池的PROFIBUS远程I/O站（用于采集DO仪信号）。PCD230A 模块以确定的循环时间（如10ms）轮询所有从站，将采集到的DO值实时传送给控制器进行PID运算，并立即将计算出的风机速度给定值下发至对应的变频器。这种高效的集中控制方式，取代了传统的点对点硬接线，极大简化了布线，降低了成本，并实现了曝气量的精准按需调节，节能效果显著。

**核心参数速览：

技术原理与创新价值：

创新点1：高效的PROFIBUS DP主站协议处理与实时数据交换。 PCD230A 模块的核心价值在于其实现了完整的PROFIBUS DP-V1主站协议栈。它采用高性能的通信处理器，能够以确定的循环时间主动轮询网络上的所有从站设备，实现输入/输出数据的同步更新。这种“主-从”轮询机制保证了通信的实时性和确定性，满足了过程控制对数据刷新率的苛刻要求，为快速闭环控制提供了基础。创新点2：灵活的网络拓扑与强大的诊断能力。 该模块提供两个独立的PROFIBUS DP端口，可用于构建线性总线、树形结构或带冗余的网络拓扑，增强了网络设计的灵活性。其强大的诊断功能可以实时监测网络状态、从站在线情况以及通信错误，并能精确定位到故障从站地址，极大简化了网络维护和故障排查的复杂度，提高了系统的可维护性。创新点3：深度的系统集成与简化的工程组态。 PCD230A 作为AC 800M控制器的原生扩展模块，通过高速背板与CPU进行数据交换，延迟低，可靠性高。在ABB的Control Builder工程软件中，用户可以通过图形化界面轻松配置PROFIBUS网络参数、添加从站GSD文件、并直接映射I/O数据到控制器变量中，实现了从硬件配置到软件编程的无缝集成，大大降低了工程实施的难度和周期。

应用案例与行业价值：

案例：某汽车制造厂涂装车间输送链控制系统改造。 该车间数百台驱动输送链的变频器原先采用硬接线控制，电缆数量庞大，故障排查困难。改造采用以AC 800M控制器为核心，通过ABB PCD230A 模块构建PROFIBUS DP网络，将所有变频器作为智能从站接入。现在，控制程序只需向PCD230A 模块的映射区写入速度设定值，即可控制任意一台变频器；同时，所有变频器的状态、电流、故障信息都能实时读回。当一台变频器故障时，系统能立即通过PROFIBUS网络获知其具体故障代码，维护人员可快速定位处理。项目电气工程师评价：“PCD230A 模块让我们用一根总线替代了成千上万根控制电缆，系统变得异常清晰。它的通信非常稳定，诊断功能强大，使我们的维护效率提升了数倍，车间停线时间大幅降低。”

相关产品组合方案：

· ••ABB AC 800M 控制器：如PM861，是PCD230A 模块的载体和处理核心。

· ••PROFIBUS DP 从站设备：如ABB ACS系列变频器、远程I/O站（如S800 I/O via CI854）、智能仪表，是PCD230A 网络的终端设备。

· ••PROFIBUS 网络组件：包括PROFIBUS DP电缆、连接器、中继器、诊断器等。

· ••ABB Ability™ 800xA 系统：上层DCS平台，PCD230A 为其提供现场设备数据。

· ••Control Builder 工程工具：用于对AC 800M系统及PCD230A 模块进行硬件组态和编程。

· ••CI854 通信接口模块：可作为PROFIBUS DP从站或提供其他总线接口，与PCD230A 互补。

· ••冗余控制器配置：另一套AC 800M控制器与PCD230A，构成高可用性系统。

安装维护与全周期支持：

ABB PCD230A 模块的安装需在控制器断电情况下进行，将其牢固插入AC 800M控制器主板上的指定扩展槽位。PROFIBUS网络布线需使用专用屏蔽双绞线，确保A、B线极性正确，并在网络两端安装终端电阻（开关拨至ON位置）。日常维护主要是通过Control Builder软件或控制器诊断功能监控PROFIBUS网络的通信状态、错误计数和从站响应情况。定期检查网络接头是否松动，屏蔽层是否完好。若出现通信中断，应首先检查终端电阻、网络接线和从站地址设置。
