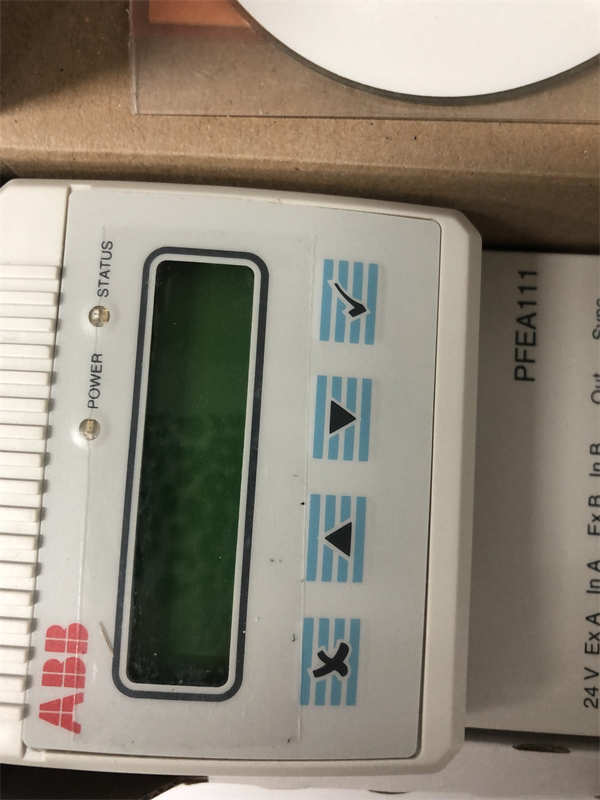

PFEA111-20 是ABB公司为其AC 800M系列高性能可编程逻辑控制器（PLC）设计的一款重要的通信接口模块。该模块作为控制器与现场设备之间的通信桥梁，主要用于将AC 800M控制器接入广泛使用的PROFIBUS-DP现场总线网络，实现与远程I/O站、变频器、仪表等从站设备的高效、可靠数据交换。应用场景
在大型自来水厂的自动化控制系统中，中央控制室的AC 800M控制器需要实时监控分布在厂区各处的加压泵站运行状态。通过PFEA111-20 模块，控制器作为PROFIBUS-DP主站，与安装在泵站现场的远程I/O站（从站）建立连接。水压、流量、水泵启停状态等数据通过PFEA111-20 实时上传至控制器，而控制指令则通过它精准下发。一旦PFEA111-20 出现故障，整个通信链路将中断，导致中央控制室“失明”和“失控”，其稳定性直接关系到整个水厂的稳定供水。
核心参数速览
| |
|---|
| |
| |
| |
| ABB AC 800M 系列（如PM851, PM856, PM861等） |
| |
| |
| 2个独立的9针D-sub型PROFIBUS接口（端口1和端口2） |
| |
| 通过AC 800M控制器基板获取工作电源（+5V DC） |
| |
| |
| |
| |
技术原理与创新价值
创新点1：双端口冗余设计，提升网络可靠性。 PFEA111-20 模块提供了两个独立的PROFIBUS接口，这不仅便于接线，更重要的是支持构建冗余的总线网络。用户可以通过这两个端口连接至冗余的网络链路中，当主通信线路发生故障时，系统会自动无缝切换到备用线路，极大提高了控制系统的可用性和容错能力。创新点2：无缝的模块化集成与热插拔支持。 该模块采用标准的扩展模块设计，无需外部电源和复杂配置，即可直接插入AC 800M控制器。在支持热插拔的系统配置中，维护人员可以在不断电的情况下更换或维护PFEA111-20 模块，极大缩短了系统停机时间，满足了过程工业对连续运行的高要求。创新点3：强大的协议处理与诊断能力。 PFEA111-20 模块内置专用的通信处理器，能够高效处理PROFIBUS-DP协议栈，减轻主CPU的通信负担。同时，它提供详尽的诊断信息，如网络通信状态、站地址冲突、信号质量等，并通过控制器编程软件（如Control Builder M）直观显示，便于工程师快速定位和排除网络故障。
应用案例与行业价值
某石化企业对其原料罐区的控制系统进行升级，采用ABB AC 800M作为主控制器，需要集成几十台来自不同厂商的PROFIBUS-DP接口雷达液位计和电动控制阀。应用流程： 在每个控制站，PFEA111-20 模块被插入PM851控制器。工程师通过软件轻松组态，将所有的液位计和阀门作为从站设备挂在由PFEA111-20 创建的PROFIBUS-DP网络上。控制器周期性地通过PFEA111-20 读取液位数据，并根据控制逻辑发出阀门开度指令。带来的改进： 项目完成后，罐区的自动化水平和安全性得到显著提升。企业仪表工程师评价：“PFEA111-20 模块的兼容性非常好，不同品牌的设备都能稳定连接。其双端口设计让我们构建了冗余网络，再也不用担心某处线路损坏导致大面积仪表失联了。系统的维护效率也因此大大提高。”
相关产品组合方案
- 1.PM851 控制器：经济高效的AC 800M主CPU，是PFEA111-20 模块的核心载体。
- 2.PM856 控制器：性能更强的AC 800M CPU，适用于更复杂的控制应用。
- 3.TU833 端子单元：用于AC 800M本地I/O模块的连接。
- 4.CI851 通信接口模块：提供PROFIBUS-DP主站功能，可与PFEA111-20 协同用于系统级网络互连。
- 5.CI854 通信接口模块：提供PROFINET IO接口，满足现代工业以太网需求。
- 6.SD832 DI/DO模块：典型的分布式I/O模块，可作为PFEA111-20 所连网络上的从站。
- 7.Control Builder M 工程软件：用于对AC 800M及PFEA111-20 模块进行组态、编程和调试的必备工具。
安装维护与全周期支持
安装PFEA111-20 模块前，请确保AC 800M控制器已断电（除非系统支持热插拔）。找到控制器右侧的扩展插槽，将模块下方的连接器对准基板插槽，垂直向下平稳按压直至固定卡扣锁紧。上电后，需通过Control Builder M软件识别模块并进行网络参数组态。日常维护主要是通过软件监控模块的通信状态指示灯和诊断缓冲区，定期检查PROFIBUS网络接头是否紧固。
