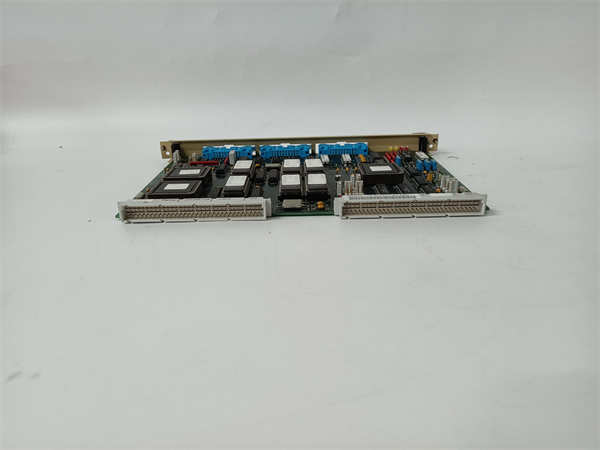

SCYC51010 是ABB公司为其S800L系列远程I/O系统设计的一款关键通信接口模块，其部件号为58052515G。该模块作为S800L I/O站与上层控制器之间的通信桥梁，主要用于将分布式的I/O设备接入PROFIBUS-DP现场总线网络，实现控制器与现场数据的高效、可靠交换。应用场景
在一個大型污水处理厂的自动控制系统中，大量的泵、阀门和仪表的I/O信号分散在广阔的厂区内。若全部拉线回中央控制室，将导致布线成本高昂且信号易受干扰。此时，SCYC51010 模块被安装在现场的S800L I/O站中。它作为PROFIBUS-DP从站，通过一根总线电缆与中央控制室的DP主站（如AC 800M控制器）连接。所有本地I/O模块的数据都通过SCYC51010 汇总并上传，而控制指令则通过它精准下发。这种架构极大地简化了布线，降低了成本，并提高了系统的可靠性和可维护性。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| 244字节输入 + 244字节输出（与主站配置相关） |
| |
| |
| CE， cULus， 符合PROFIBUS DP-V0标准 |
技术原理与创新价值
创新点1：高效的协议处理与数据映射。 SCYC51010 模块内置专用的通信处理器，负责处理PROFIBUS-DP协议栈。它能自动识别并管理其所在S800L I/O站上所插接的所有I/O模块（如DI、DO、AI、AO），并将这些模块的通道数据智能地映射到预定义的PROFIBUS通信报文中，实现与主控制器之间高效、周期性的数据交换。创新点2：模块化的灵活配置与即插即用。 该模块是S800L系统高度模块化的体现。用户只需将其插入基板，设置好DP地址，系统上电后，主站控制器即可自动识别并建立通信。这种设计使得系统扩展变得异常简便，新增I/O站就像“搭积木”一样快捷。创新点3：可靠的诊断与维护功能。 SCYC51010 模块提供清晰的LED状态指示灯（如电源、通信、故障），便于现场快速诊断。同时，它能够将详细的诊断信息（如模块缺失、通信超时、配置错误等）通过PROFIBUS网络上传给主站控制器，帮助工程师迅速定位问题，缩短故障排查时间。
应用案例与行业价值
某生物制药厂需要对其无菌洁净车间的温湿度、压差、设备状态进行精确监控。由于环境特殊，要求控制设备分散布置，减少管线穿越。应用流程： 在车间各区域部署了多个S800L I/O站，每个站均配置了SCYC51010 模块。这些模块通过PROFIBUS-DP网络连接到中央的AC 800M控制器。现场的传感器和执行器直接连接到最近的I/O站，大大减少了布线长度和复杂度。SCYC51010 可靠地完成了数据的远程采集和控制命令的执行。带来的改进： 项目工程师评价：“采用S800L和SCYC51010 模块的分布式方案，不仅节省了超过30%的电缆和桥架成本，而且系统调试和维护非常方便。每个区域的I/O站可以独立工作，互不影响，极大地提高了系统的可用性和灵活性，完全满足了GMP规范对洁净厂房的严格要求。”
相关产品组合方案
- 1.S800L I/O 模块（如 SD821、SD822、SA801）：SCYC51010 所管理的具体信号采集与输出单元。
- 2.TB840 端子单元：用于S800L模块与现场电缆的连接。
- 3.AC 800M 控制器（如 PM864A）：作为PROFIBUS-DP主站，是SCYC51010 的通信上级。
- 4.CI854 通信接口模块：插在AC 800M上，提供PROFIBUS-DP主站接口。
- 5.S800L 基板：SCYC51010 和I/O模块的安装基础。
- 6.PROFIBUS 网络组件：包括电缆、连接器、中继器等，用于构建网络。
- 7.Control Builder M 工程软件：用于对整个系统（包括AC 800M和S800L I/O）进行硬件组态和编程。
安装维护与全周期支持
安装SCYC51010 模块前，请确保S800L I/O站已断电。根据网络规划，正确设置模块上的DP地址拨码开关。将模块水平插入基板最左侧的通信接口插槽，并确保卡扣扣紧。上电后，观察模块指示灯状态，并在主站控制器中进行硬件组态和通信测试。日常维护主要是定期巡检，查看指示灯状态，并利用控制系统的诊断功能监控通信质量。
