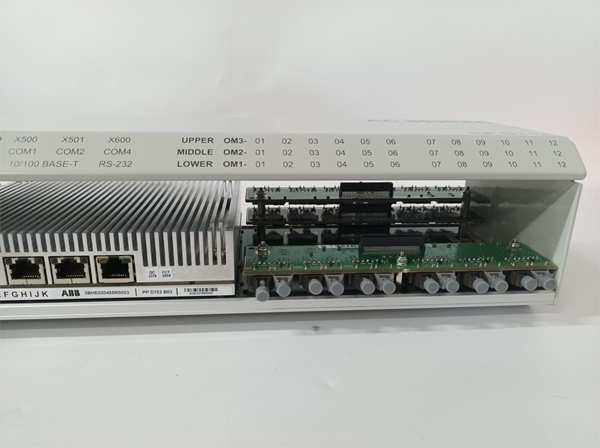

3BHE023584R2634 （产品型号：PPD113B03-26-100110）是ABB公司为其Relion® 系列保护产品（具体属于REL615 或类似平台）设计的一款高性能、多功能电压保护继电器。该装置是一款专用的保护和控制IED（智能电子设备），主要用于中低压电力系统中，对母线、电机、变压器或其他重要电气设备提供全面的电压相关保护（如过压、欠压、电压不平衡、负序电压等）、测量和控制功能。应用场景
在大型数据中心的高压10kV配电系统中，为保证核心服务器机房的双路冗余供电，两路进线开关需要通过母线联络开关构成单母线分段运行。此时，PPD113B03-26-100110 电压保护继电器被安装于每段母线上，承担着关键的电压监测和备自投（Bypass）逻辑判断任务。它实时高精度地监测母线三相电压。当检测到主进线因电网故障失电（欠压）时，继电器会启动计时逻辑。在经过设定的延时（以躲过瞬时电压波动）并确认残压消失后，它会发出跳闸指令，跳开故障进线开关，并随后发出合闸指令，合上母线联络开关，由另一路正常的进线带起全部重要负荷。其快速、准确的判断是保障数据中心供电连续性的关键。
核心参数速览
| |
|---|
| |
| |
| |
| |
| ABB Relion® 615 系列 (或兼容平台) |
| 过电压 (ANSI 59)， 欠电压 (ANSI 27)， 电压不平衡 (负序过压， ANSI 47)， 频率保护 (81) |
| 三相相电压、线电压、频率、负序电压、电压谐波 (可选) |
| 额定 100/110V AC 或 220V AC (通过PT接入)， 取决于型号后缀 |
| |
| 支持IEC 61850, Modbus®, DNP3.0, IEC 60870-5-103/104 等 |
| |
| |
| 宽范围交直流电源 (如 24-250 V DC/AC) |
| |
| UL认证， CE标志， 符合IEC 60255标准 |
技术原理与创新价值
创新点1：基于负序电压的高灵敏不平衡与断相保护。 PPD113B03-26-100110 不仅能检测基本的过压和欠压，其核心价值在于能通过计算负序电压来灵敏地检测电压不平衡（如由相线接触不良或单相负载过大引起）。这种不平衡会在电机转子中产生反向磁场，导致严重发热。该保护功能能及时告警或跳闸，防止电机损坏，灵敏度远高于传统方法。创新点2：高精度测量与高级电能质量监测。 该装置不仅是保护继电器，也是一个高精度的测量单元。它能提供准确的电压、频率值，并可选配谐波测量功能。这使得它不仅能执行保护动作，还能为运维人员提供电能质量数据，用于分析电网健康状况和故障诊断，实现从“保护”到“感知”的跨越。创新点3：灵活的逻辑可编程性与通信集成能力。 作为一款现代化的IED，它支持通过CMC（CAP 505）或PCM600 软件进行图形化逻辑编程。用户可以根据实际需求（如备自投逻辑、电压恢复后自动重合闸等）自定义保护功能的配合逻辑和输出矩阵。其强大的通信能力使其能轻松集成到SCADA或变电站自动化系统中。
应用案例与行业价值
某化工厂一台关键的大型同步压缩机电机，在电网发生电压暂降时多次跳机，导致生产中断。普通的热继电器无法有效应对此类短时电压跌落。应用流程： 在电机配电回路中增装了PPD113B03-26-100110 电压保护继电器。工程师设置了具有短延时的欠压保护功能。当电网发生持续时间小于0.5秒的电压暂降时，该保护不会立即动作，允许电机承受短暂的电压扰动；而当电压跌落持续超过设定时间（如1秒）且危及电机稳定运行时，继电器才发出跳闸指令，保护电机免于低电压运行而损坏。同时，其事件记录功能帮助运维人员分析了电网暂降的持续时间和深度。带来的改进： 设备经理评价：“加装PPD113B03 后，我们成功区分了瞬时电压波动和持续性电压故障。既避免了不必要的停机，又在真正危险时保护了设备。其记录的数据为我们向供电部门申诉提供了有力证据，帮助我们采取了进一步的治理措施。”
相关产品组合方案
- 1.REL615 馈线保护装置：PPD113B03 可能是其功能模块或同平台设备。
- 2.SPAJ 110C： ABB经典的电压保护继电器，是PPD113B03 的技术前身。
- 3.REF615 馈线保护装置： ABB Relion 615系列的另一款典型产品，提供全面的馈线保护。
- 4.电流保护继电器： 与PPD113B03 配合，构成完整的过流、过压保护。
- 5.多功能电力仪表： 用于常规测量，而PPD113B03 专注于保护。
- 6.电压互感器 (PT)： 为PPD113B03 提供一次电压信号。
- 7.PCM600 或 CAP 505 软件： ABB用于对继电器进行配置、设定和监测的工程工具。
安装维护与全周期支持
安装PPD113B03-26-100110 前，需确认电压互感器（PT）二次回路已安全隔离。接线应使用截面积足够的导线，并确保紧固。上电后，需通过软件设置额定电压、CT/PT变比、保护功能定值及时间延迟。日常维护主要包括定期检查装置显示状态是否正常，通过软件查看事件记录和自诊断信息，并利用测试设备进行定期的功能校验。
