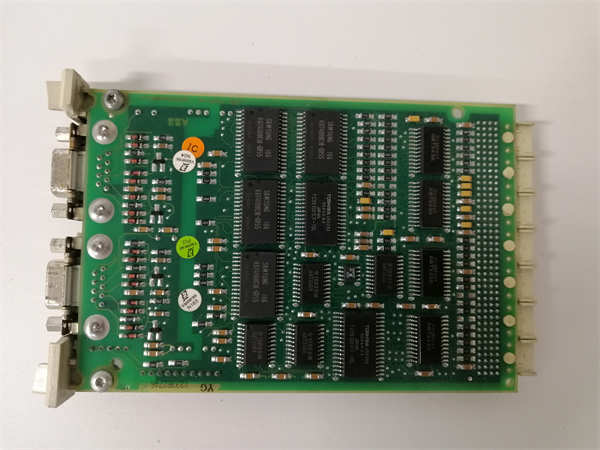

ABB CI541V1 3BSE014666R1

ABB CI541V1 3BSE014666R1 是ABB公司为其旗舰产品AC 800M高性能过程控制器设计的一款PROFIBUS-DP主站通信接口模块。该模块作为AC 800M控制器与现场分布式I/O、智能仪表、驱动装置等设备进行高速数据交换的桥梁，是构建大型、高性能自动化系统的关键组成部分。

应用场景：

在一座大型化工厂的中央控制系统中，数百台智能变送器、电动执行器和变频器分散在广阔的厂区内。中央的AC 800M控制器需要实时获取这些设备的数据并下发控制指令。通过在其机架上安装ABB CI541V1 3BSE014666R1模块，将其作为PROFIBUS-DP网络的主站，通过一根主干电缆即可连接所有现场的DP从站设备。这不仅取代了成千上万根传统的模拟信号电缆，极大地简化了布线，还实现了设备级的远程诊断和参数化，使工程师能在控制室轻松监控整个生产线的运行状态，快速定位故障，确保了生产过程的连续性和安全性。

核心参数速览：

技术原理与创新价值：

创新点1：深度集成于AC 800M系统架构。CI541V1并非一个独立的网关，而是作为AC 800M控制器的一个功能扩展模块。它通过控制器背板进行高速数据交换，使得PROFIBUS网络上的从站设备对控制器而言就如同本地I/O一样，编程和数据处理无缝衔接，显著提升了系统效率和可靠性。创新点2：高性能与高确定性通信。作为PROFIBUS-DP主站，CI541V1能够主动轮询和管理网络上的所有从站设备，确保数据在确定的周期内进行更新。这种确定性通信对于需要高实时性控制的过程工业（如PID控制回路）至关重要，保证了控制的精确和稳定。创新点3：全面的诊断与维护功能。模块支持PROFIBUS-DP的详细诊断功能，能够快速定位网络故障（如断线、从站故障等），并通过控制器将报警信息上传至人机界面。这大大缩短了故障排查时间，配合ABB的工程软件，还能实现对远程设备的参数设置和调试，简化了生命周期管理。

应用案例与行业价值：

在某大型火力发电厂的DCS升级项目中，核心控制系统采用了ABB的Symphony Plus平台，其中主控制器即为AC 800M。项目需要将化水车间、输煤系统等辅助车间的大量分布式ET200S从站集成到主DCS中。通过为每对冗余的AC 800M控制器配置ABB CI541V1 3BSE014666R1模块，成功构建了覆盖全厂的PROFIBUS-DP网络。项目实施后，实现了全厂数据的统一监控和优化调度。电厂维护工程师表示：“CI541V1模块运行极其稳定，自从投运以来从未出现通信中断。它的诊断功能非常强大，有一次输煤皮带上的一个拉绳开关故障，系统立即精确定位到了具体站点和通道，我们仅用10分钟就完成了更换，避免了非计划停机的风险。”

相关产品组合方案：

1. 1.ABB PM891 或 PM803：AC 800M系列的主处理器模块，是CI541V1模块的核心和大脑。

2. 2.ABB SD832：AC 800M的基座单元，为CI541V1模块提供物理安装位置和背板电源通信。

3. 3.西门子 Siemens ET 200S/200M：典型的PROFIBUS-DP远程I/O从站，是CI541V1模块常用的连接对象。

4. 4.ABB Drives (如ACS880)：ABB变频器，可通过PROFIBUS-DP协议与CI541V1连接，实现远程控制和监控。

5. 5.ABB CP510：PROFIBUS-DP通信头，用于网络配置、诊断和故障排查。

6. 6.ABB CI801：以太网接口模块，与CI541V1协同工作，为控制器提供上层网络连接。

7. 7.ABB CI854：PROFIBUS-DP从站模块，用于将AC 800M作为从站接入其他主站系统（如西门子S7 PLC）。

安装维护与全周期支持：

ABB CI541V1 3BSE014666R1模块的安装非常简便，只需在断电情况下将其垂直插入AC 800M基座单元指定的插槽即可。配置工作主要在ABB的Control Builder M工程软件中完成，通过图形化界面设置网络参数和从站设备，直观高效。模块支持热插拔功能（在系统设计允许的情况下），可在不影响控制器其他功能的前提下进行更换，极大提升了系统的可维护性。
