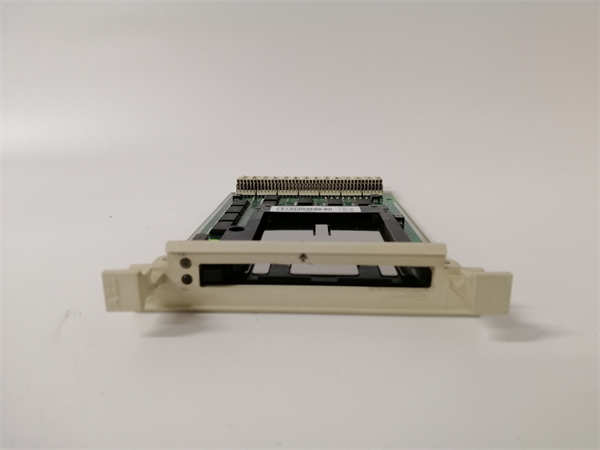

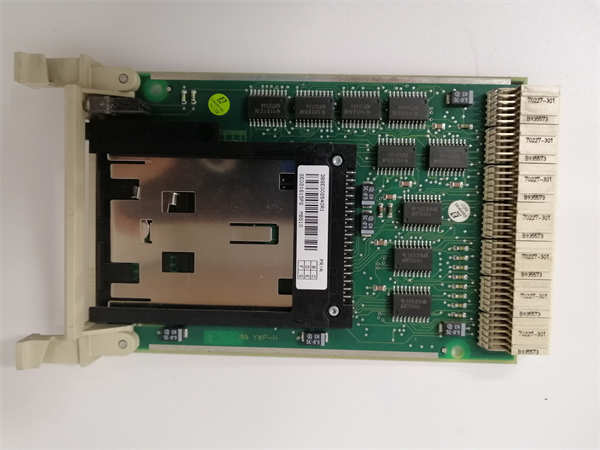

ABB MB510 3BSE002540R1

ABB MB510 3BSE002540R1 是ABB公司为其S800系列远程I/O系统设计的一款高性能16通道继电器输出模块。该模块作为控制系统的“手脚”，接收来自控制器（如AC 800M）的指令，通过内部继电器触点的通断，直接驱动交流/直流负载，实现对现场执行机构（如电磁阀、电机启动器、指示灯）的可靠控制。

应用场景：

在一座大型自来水厂的加药间，控制系统需要精确控制多个加药泵的启停以及数十个管路上阀门的开关。这些阀门和泵的功率较大，直接由PLC的输出点驱动会存在容量不足和易损坏的风险。通过在水车间附近的S800 I/O站中配置ABB MB510 3BSE002540R1模块，问题迎刃而解。控制器通过网络下发简单的“开/关”指令给MB510，模块内部的继电器随即动作，以其强大的触点能力（最高250VAC/30VDC）安全地驱动阀门和接触器线圈。这种方案不仅保护了昂贵的中央控制器，而且即使网络出现短暂故障，MB510也能维持最后的输出状态，确保工艺过程的安全。

核心参数速览：

技术原理与创新价值：

创新点1：真正的物理隔离与高驱动能力。MB510的核心优势在于其继电器输出方式。每个通道都是一个独立的机械继电器，在控制系统的低压电子电路和现场的高压/大电流负载之间建立了坚固的物理屏障。这种设计能有效抑制现场侧的电压尖峰、浪涌电流等干扰信号窜入控制系统，保护核心设备安全。同时，其高达2A的触点容量使其能直接驱动绝大多数工业执行器，无需中间过渡环节。创新点2：灵活的负载兼容性。由于继电器触点本质是一个“开关”，MB510模块具备极高的负载适应性。无论是交流（AC）负载还是直流（DC）负载，无论是阻性负载（如加热管）还是感性负载（如电磁阀、接触器线圈），它都能直接控制。这种灵活性简化了备件库存和系统设计。创新点3：与S800 I/O系统的无缝集成。MB510模块本身不直接接线，而是插入专用的S800端子模块上。这种“三明治”结构将电子部分和接线部分分离，使得模块的更换、维护可以在不断电（仅断模块电源）的情况下快速完成，极大提升了系统的可维护性和可用性。

应用案例与行业价值：

在某化工厂的罐区自动化升级项目中，需要对新建设的上百个储罐的进出口阀门和泵进行联锁控制。由于罐区环境具有爆炸风险且设备分布分散，项目采用了基于ABB AC 800M控制器和S800远程I/O的分布式控制系统。在每个防爆现场的I/O机柜内，都部署了ABB MB510 3BSE002540R1模块来驱动气动切断阀。项目实施后，实现了罐区收付料的全程自动化和安全联锁。维护工程师反馈：“MB510模块非常皮实，几年来几乎没有故障。即使偶尔有雷击导致现场线路感应高压，也从未损坏过模块背板或控制器，损坏的只是模块自身的继电器触点，更换一个模块成本低、时间快，真正做到了故障隔离，保障了核心系统的稳定。”

相关产品组合方案：

1. 1.ABB SD821/822：S800系列的基座单元，为MB510模块提供电源、通信和机械支撑。

2. 2.ABB TB841：专用的16通道继电器输出端子模块，MB510必须与之配对使用才能完成接线。

3. 3.ABB EI813：S800系列的以太网接口模块，用于将包含MB510的I/O站接入上层网络。

4. 4.ABB DO810：数字量输出模块（电子式），适用于需要高速响应的场合，可作为MB510的补充。

5. 5.ABB DI801：数字量输入模块，用于采集现场开关状态，与MB510构成完整的数字量控制回路。

6. 6.ABB AC 800M：高端控制器，是S800 I/O系统（包括MB510）的“大脑”。

7. 7.ABB CI871： PROFIBUS DP接口模块，用于将S800 I/O站作为从站接入第三方PROFIBUS网络。

安装维护与全周期支持：

ABB MB510 3BSE002540R1模块的安装遵循S800系列的标准流程：首先将对应的端子模块（如TB841）固定并接线，然后将MB510模块垂直插入并锁紧。配置通过上位工程软件（如Control Builder M）自动识别完成，无需复杂设置。日常维护主要是观察模块上的状态指示灯。当某个继电器触点因寿命或过载损坏时，只需拔出旧模块更换新模块即可，系统会自动识别并恢复运行。
