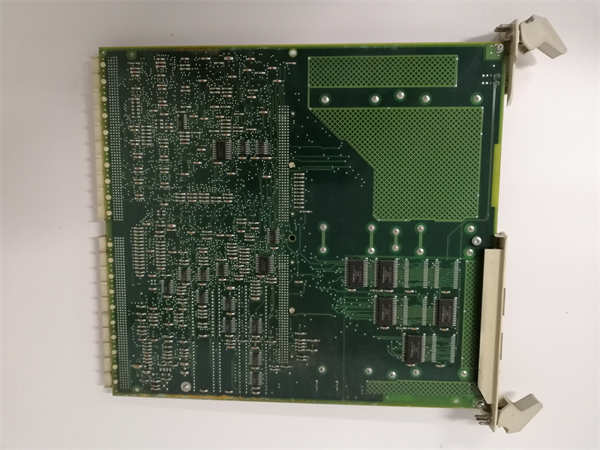

ABB SC520 3BSE003816R1

ABB SC520 3BSE003816R1 是ABB公司为其高性能S800系列远程I/O系统设计的一款8通道模拟量输入模块。该模块专用于连续采集来自现场传感器的模拟信号（如温度、压力、流量、液位等），并将其高精度地转换为数字量，为过程控制系统提供最基础、最关键的实时数据。

应用场景：

在一家大型化工厂的精馏塔控制系统中，需要对塔顶温度、塔釜压力、进料流量等多个关键工艺参数进行连续和精确的监测，这些参数直接关系到最终产品的质量和生产安全。遍布在设备上的Pt100热电阻和4-20mA压力变送器将物理量转换为微弱的电信号。通过安装在防爆现场接线箱内的S800 I/O站中的ABB SC520 3BSE003816R1模块，这些信号被可靠地采集、放大并转换为高精度的数字值，然后通过高速网络实时传送至中央DCS。控制系统依据SC520提供的准确数据，精确调节加热蒸汽和进料阀门，实现了过程的平稳优化运行，确保了产品的高品质和能耗的最小化。

核心参数速览：

技术原理与创新价值：

创新点1：高精度信号调理与万能输入配置。SC520的核心技术在于其高性能的模数转换器和灵活的信号调理电路。用户可以通过软件或硬件方式为每个通道独立配置输入类型，使其能够直接连接热电偶、热电阻、电压或电流信号等多种传感器，无需额外的信号转换器。这种“万能输入”特性极大地简化了系统设计和备件库存。创新点2：强大的抗干扰与诊断能力。工业现场电磁环境复杂，微弱模拟信号极易受干扰。SC520采用差分输入和通道隔离技术，能有效抑制共模噪声，确保采集数据的真实性和稳定性。同时，模块具备先进的诊断功能，如传感器断线检测和信号超范围报警，能够快速定位现场仪表或线路故障，实现预测性维护。创新点3：无缝集成与热插拔维护。作为S800家族的一员，SC520继承了该系列的模块化、高可靠性基因。其电子模块与端子基座分离的设计，支持在系统不断电的情况下进行热插拔更换。当模块需要维护时，可在几分钟内完成更换并自动恢复配置，最大程度减少系统停机时间。

应用案例与行业价值：

在某现代化制药厂的生物反应器控制项目中，对培养液的温度、pH值和溶氧量有着极其严格的控制要求，任何微小的测量偏差都可能导致整批产品报废。项目采用ABB的Symphony Plus DCS，并在每个反应器附近的本地机柜中部署了S800 I/O站，其中ABB SC520 3BSE003816R1模块负责采集所有关键质量参数的传感器信号。得益于SC520的高精度和稳定性，控制系统能够将反应器内的环境参数控制在极窄的范围内，确保了批次间的高度一致性。项目工程师评价：“SC520模块的测量值非常稳定，几乎看不到跳变，其卓越的性能为我们实现精确的批次控制和通过GMP认证提供了坚实的数据基础。”

相关产品组合方案：

1. 1.ABB SD801/802：S800系列的基座单元，为SC520模块提供电源、通信和机械支撑。

2. 2.ABB TB801：通用的数字量/模拟量端子模块，可用于连接SC520模块的现场信号线。

3. 3.ABB EI813：S800系列的以太网接口模块，用于将包含SC520的I/O站接入上层控制网络。

4. 4.ABB AO810：模拟量输出模块，与SC520配合使用，构成完整的模拟量控制回路（如：SC520采集温度，控制器运算后通过AO810调节加热阀）。

5. 5.ABB SB510：数字量输入模块，用于采集设备状态信号，与SC520共同构成系统的感知层。

6. 6.ABB AC 800M：高性能过程控制器，是S800 I/O系统（包括SC520）的数据处理与指挥中心。

7. 7.ABB CI871： PROFIBUS DP接口模块，用于将S800 I/O站作为从站集成到第三方自动化网络中。

安装维护与全周期支持：

ABB SC520 3BSE003816R1模块的安装遵循S800系列标准流程：先将端子模块安装接线，再将SC520电子模块插入并锁紧。配置工作主要在ABB的Control Builder M工程软件中完成，可方便地为每个通道设置信号类型、量程和滤波参数等。日常维护主要是观察模块状态指示灯，并利用系统的诊断功能监控信号质量。
