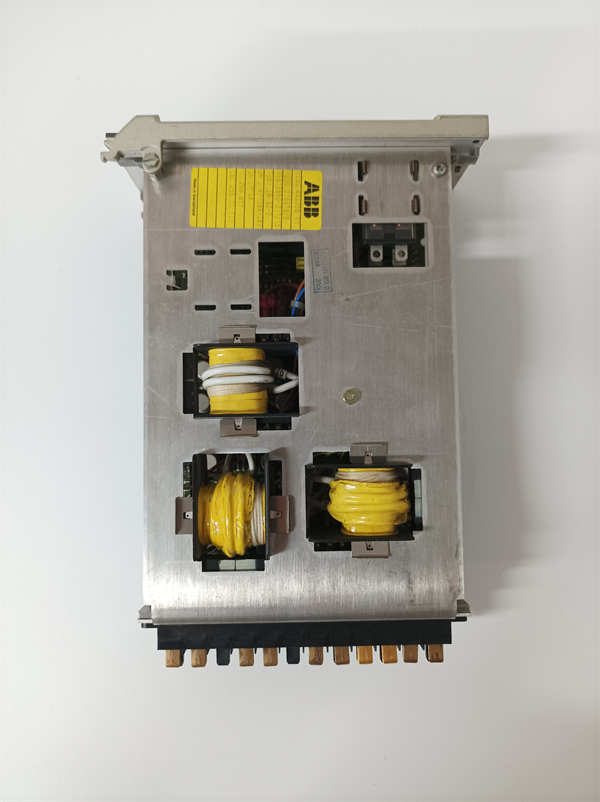

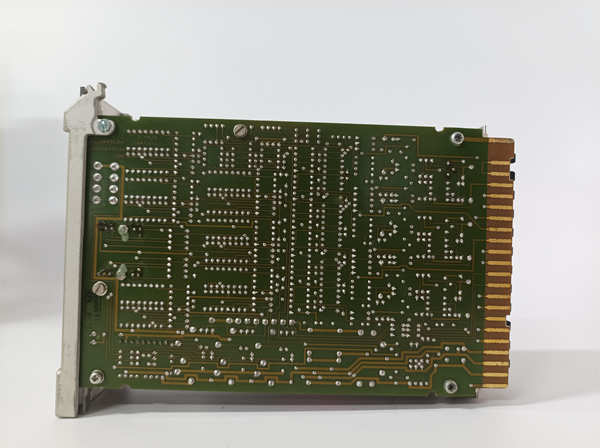

ABB IW93-2（部件号：HESG440356R1，亦可能关联HESG216678B）是ABB公司为其某些特定系列的大功率变频器或传动系统（如ACS 1000）设计的一款关键接口板或接口组件。该模块通常安装于变频器内部，负责在整流单元、逆变单元等主要功率部件之间建立稳定、可靠的信号连接、同步通信和逻辑控制链路，是确保多单元大型传动系统协调运行的核心纽带。

应用场景：

在一座大型矿山的矿石传送带驱动系统中，主驱动采用ABB的ACS 1000中压变频器。该变频器采用级联多电平拓扑结构，包含多个功率单元。ABB IW93-2 HESG440356R1接口板被精确安装在机柜内，通过其多针脚连接器，将整流部分产生的稳定直流母线电压分配信号、控制系统的PWM触发脉冲信号以及各单元的状态反馈信号，在整流桥和逆变功率单元之间进行高效、隔离的传输。它的稳定工作，确保了所有功率单元能够同步动作，输出纯净的正弦波电压，从而平稳驱动大功率高压电机，保障数公里长的传送带无抖动、高效运行。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性同步与信号分配。IW93-2的核心价值在于其精密的信号路由与分配能力。在复杂的多单元变频器中，它确保关键的控制脉冲（如IGBT/IGCT的触发信号）能够以极高的时间精度和一致性送达每个功率单元，这是实现高质量输出电压波形和系统稳定运行的基础。其设计最大限度地减少了信号传输的延迟和畸变。创新点2：强大的抗干扰与电气隔离。变频器柜内存在极高的dv/dt和di/dt噪声环境。IW93-2接口板采用优质的PCB材料、良好的接地设计和信号隔离技术，能有效抵御功率电路产生的强烈电磁干扰，确保弱电控制信号在传输过程中的纯净度和准确性，防止误触发导致系统故障。创新点3：模块化系统集成的关键枢纽。该接口板是ABB模块化变频器设计理念的体现。它提供了标准化的内部互联方案，简化了变频器内部结构的复杂布线，使得功率单元、控制单元等可以像积木一样组合和扩展，不仅便于生产组装，也极大方便了后期的维护和模块更换。

应用案例与行业价值：

某钢铁厂的热连轧机组主传动电机由ABB ACS 1000变频器驱动。该变频器由多个功率单元构成。运行数年后，系统偶尔出现输出转矩波动。经排查，发现IW93-2 HESG440356R1接口板上的一个连接器因长期热循环出现接触电阻轻微增大的现象，影响了触发脉冲的一致性。更换新的原装IW93-2接口板后，转矩波动现象彻底消失，轧钢厚度一致性得到显著提升。设备维护工程师指出：“这个接口板看似不起眼，实则是整个传动系统的‘神经系统’。使用原装IW93-2备件，保证了内部通信的绝对可靠，为我们避免了因产品质量问题导致的非计划停产。”

相关产品组合方案：

1. 1.ABB IGCT/IGBT功率半导体： 如5SHY35L4520，是变频器的核心开关器件，其触发信号由IW93-2等接口分配。

2. 2.ABB 门极驱动单元： 接收来自IW93-2的触发信号，并放大后驱动IGCT/IGBT。

3. 3.ABB 控制单元板卡： 如TMI、TCI板，是产生控制指令的源头，指令通过IW93-2传递。

4. 4.ABB 直流支撑电容： 提供中间直流电压，其状态信息可能通过IW93-2关联电路监测。

5. 5.ABB 电压/电流传感器： 检测关键电量，信号通过IW93-2等接口送至控制单元。

6. 6.ACS 1000 变频器整机： IW93-2是其内部的关键集成组件。

安装维护与全周期支持：

ABB IW93-2 HESG440356R1接口板的安装和更换必须由经过ABB专业培训的工程师执行。操作前必须确保变频器完全断电，并等待直流母线电容充分放电。安装时需特别注意静电防护，并确保所有连接器插接到位、锁紧装置可靠。日常维护主要是保持变频器柜内清洁和良好的冷却通风。
