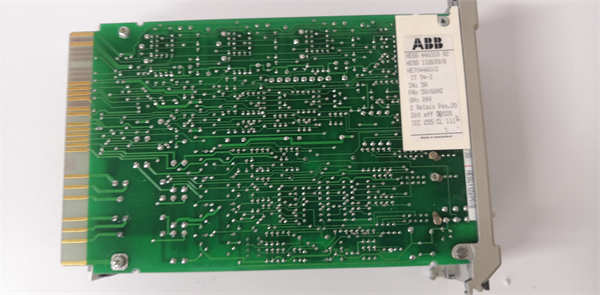

IT94-3 HESG440310R2 HESG112699B

ABB IT94-3（部件号：HESG440310R2，亦关联HESG112699B）是ABB公司为其ACS 1000系列中压交流变频器设计的一款关键接口板或接口变压器模块。该模块通常安装于变频器内部的功率单元中，承担着在控制单元（如TCM板）与大功率开关器件（如IGCT）的驱动电路之间进行信号传输、电气隔离和能量传递的关键任务，是确保功率单元可靠触发和工作的核心组件。

应用场景：

在一座大型钢铁厂的热连轧机组主传动中，ACS 1000变频器正在驱动大功率同步电机。变频器功率柜内的每个IGCT功率单元都需要接收来自控制板的精确触发脉冲信号，以控制输出电压。然而，控制板处于低电压弱电环境，而IGCT驱动电路则处于数千伏的高电位。ABB IT94-3 HESG440310R2接口模块正是为此关键隔离任务而设计。它通过内部的脉冲变压器或光电隔离技术，将控制板发出的低压触发脉冲安全、无损地传递到高电位的IGCT门极驱动板，同时实现了数千伏的电气隔离，有效防止了高压侧故障对低压控制系统的冲击，保障了整个传动系统的安全稳定运行。

核心参数速览：

技术原理与创新价值：

创新点1：高压隔离与可靠信号传输。IT94-3的核心价值在于其强大的电气隔离能力。它采用高频脉冲变压器或光耦等隔离技术，在控制侧（低压）和功率侧（高压）之间建立起一道坚固的屏障。这不仅保证了控制系统的安全，还能抵抗功率侧开关动作产生的极高dv/dt（电压变化率）噪声干扰，确保触发脉冲的纯净和准确，从而保证IGCT器件的精确开通与关断。创新点2：保证驱动信号的完整性。该模块设计用于传输纳秒或微秒级的精确脉冲信号。其内部的电路经过优化，能够最大限度地减少信号在传输过程中的延迟、畸变和振铃，保持脉冲的陡峭沿和规整形状。这对于IGCT这类大功率器件的可靠开关、降低开关损耗和防止误触发至关重要，直接关系到变频器的效率和可靠性。创新点3：模块化设计与维护便捷性。作为ABB模块化设计的一部分，IT94-3是一个独立的、可替换的组件。当接口或隔离部分出现故障时，可以相对快速地更换该模块，而无需更换整个驱动板或功率单元，这大大简化了维护工作，降低了维修成本和时间。

应用案例与行业价值：

某大型矿山提升机使用的ABB ACS 1000变频器，在一次例行检修后启动时，报出“功率单元触发故障”警报。经排查，诊断为一个功率单元内的ABB IT94-3 HESG440310R2接口模块因长期运行于高温环境导致性能衰减，传输至IGCT门极的触发脉冲幅值不足。更换新的原装IT94-3模块后，触发脉冲恢复正常，功率单元投入运行，提升机顺利启动。维护工程师指出：“IT94-3这样的接口模块虽然不显眼，但却是功率单元正常工作的‘咽喉要道’。使用原装备件，确保了信号传输的质量，避免了因触发不良可能导致IGCT损坏的更大损失。”

相关产品组合方案：

1. 1.ABB IGCT功率半导体： 如5SHY35L4520，是IT94-3模块服务的最终执行器件。

2. 2.ABB 门极驱动单元： 如NIGD-02，IT94-3通常位于控制板与驱动单元之间。

3. 3.ABB 控制单元板卡： 如TCM板，是产生触发信号的源头。

4. 4.ACS 1000 功率单元： IT94-3是其内部的关键组件之一。

5. 5.ABB 直流支撑电容： 为功率单元提供中间直流电压。

安装维护与全周期支持：

ABB IT94-3 HESG440310R2接口模块的安装和更换必须由经过ABB专业培训的工程师执行。操作前必须确保变频器完全断电，并等待直流母线电容充分放电。安装时需特别注意静电防护，并确保连接器插接到位、锁紧装置可靠。日常维护主要是保持功率柜内清洁和冷却系统正常运行。
