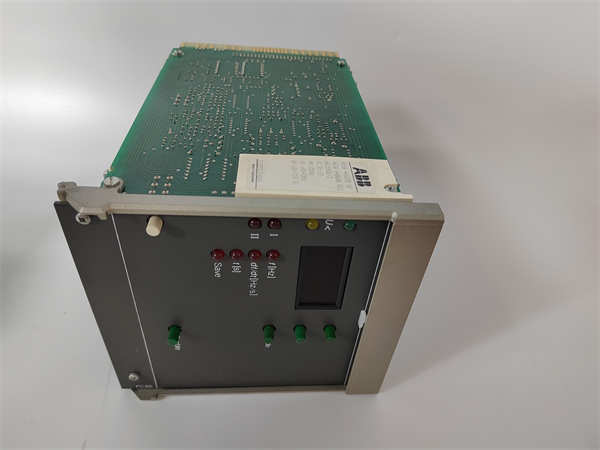

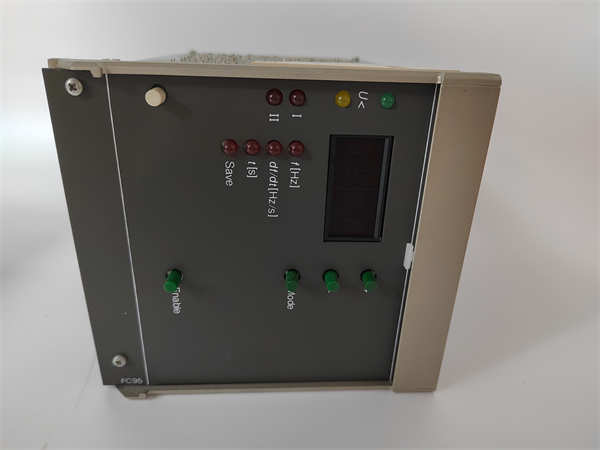

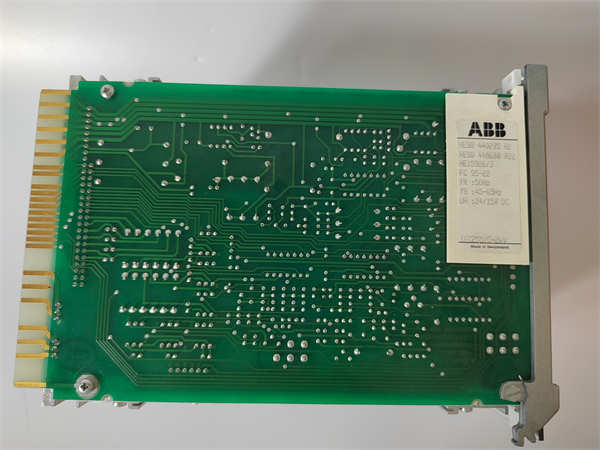

ABB FC95-22 HESG440295R2 HESG448688R22

ABB FC95-22（部件号：HESG440295R2，关联HESG448688R22）是ABB公司为其ACS 1000系列中压变频器设计的一款核心功率单元模块。该模块采用先进的IGCT（集成门极换流晶闸管）功率半导体技术，是变频器内实现高效能量转换（交-直-交）和执行PWM调制以驱动电机的核心执行部件。

应用场景：

在某大型钢铁厂的主轧钢传动系统中，大功率轧机电机由ABB ACS 1000中压变频器驱动。变频器功率柜内的多个ABB FC95-22 HESG440295R2功率单元模块协同工作。它们将输入的中压交流电整流为直流，再通过精确的PWM控制逆变为电压和频率可变的交流电，输出给同步电机。在轧制过程中，负载剧烈变化，FC95-22凭借其强大的过载能力和快速的开关特性，确保了电机转矩的精准响应，实现了轧辊的平稳加速、恒速和制动，保障了钢材的轧制精度和生产线的高效运行。

核心参数速览：

技术原理与创新价值：

创新点1：高性能IGCT功率半导体技术。FC95-22的核心是采用IGCT器件。相比传统的GTO，IGCT将门极驱动电路集成在模块内，实现了更快的开关速度、更低的导通损耗和更高的可靠性。这使得变频器能够工作在更高的开关频率下，输出更高质量（谐波更低）的电压波形，从而降低电机损耗和转矩脉动，提升整个传动系统的效率和性能。创新点2：模块化设计与维护便捷性。该功率单元采用模块化设计，是ABB ACS 1000系列级联多电平架构的基石。单个模块的故障不会导致整机停机，可以在线进行隔离。当需要更换时，可相对方便地将故障模块拔出并替换，这大大简化了维护工作，缩短了平均修复时间（MTTR），提高了设备的可用性。创新点3：高效的直接水冷技术。为了应对大功率运行产生的巨大热量，FC95-22功率单元通常采用高效的水冷散热系统。冷却液直接流经功率器件下方的冷板，带走热量，散热效率远高于传统风冷。这使得变频器的功率密度更高，体积更紧凑，同时保证了器件在允许的结温下可靠工作，延长了使用寿命。

应用案例与行业价值：

某大型矿山的主井提升机采用ACS 1000变频器驱动。在一次例行检修中，系统报警显示一个功率单元FC95-22的散热器温度异常。维护团队利用诊断系统精准定位了故障模块。由于模块化设计，他们在计划停机窗口内迅速更换了备用的FC95-22模块，整个提升系统很快恢复了正常运行，避免了因关键设备长期停机造成的巨大生产损失。矿方设备经理评价：“FC95-22模块的模块化设计和水冷可靠性给我们留下了深刻印象。它的快速更换特性为我们节省了宝贵的停产时间，原装备件的性能与整机完美匹配，保障了提升系统多年的稳定运行。”

相关产品组合方案：

1. 1.ABB ACS 1000 控制单元： 如TCM板，为FC95-22提供精确的触发脉冲信号。

2. 2.ABB 门极驱动单元： 位于FC95-22模块上或附近，放大触发信号并驱动IGCT。

3. 3.ABB 水冷系统： 包括水泵、换热器、去离子水回路，为功率柜提供冷却。

4. 4.ABB 输入/输出电抗器： 滤除电网谐波，抑制du/dt，保护电机绝缘。

5. 5.ABB 直流支撑电容： 为功率单元提供稳定的中间直流电压。

6. 6.ABB 同步电机： 是FC95-22模块的驱动对象。

安装维护与全周期支持：

ABB FC95-22 HESG440295R2功率模块的安装、更换和调试必须由ABB认证的专业技术人员执行。操作前务必确保变频器完全断电，并严格遵守高压设备操作规范，对直流母线进行充分放电。安装时需注意光纤接口的清洁和连接，以及冷却水管的密封性。日常维护主要是监测冷却系统的水质、流量和温度。
