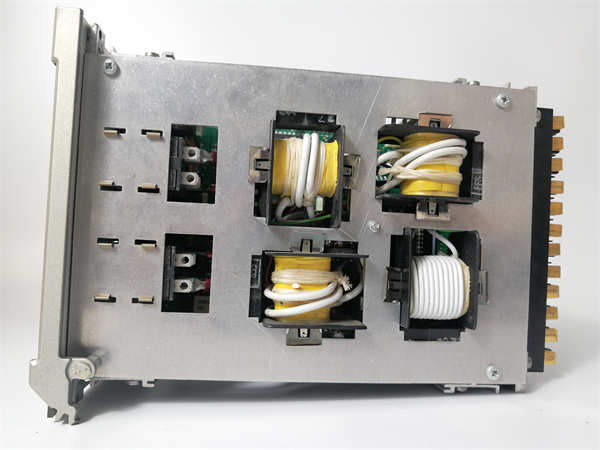

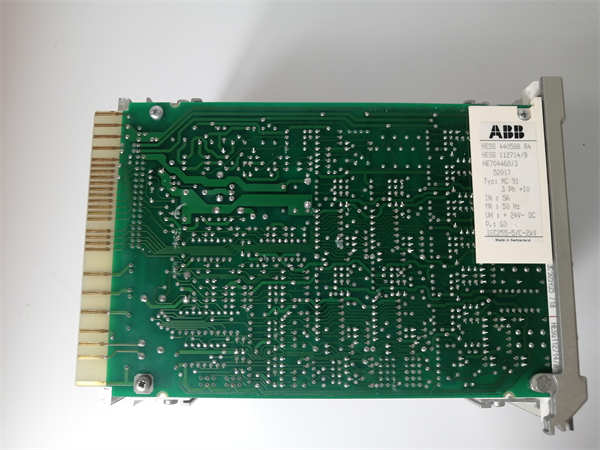

ABB MC91 HESG440588R4 HESG112714 B

ABB MC91（部件号：HESG440588R4，关联HESG112714B）是ABB公司为其大型传动系统（如ACS 1000、ACS 6000等中压变频器）设计的一款关键接口模块或控制接口板。该模块通常位于控制系统和功率单元之间，承担着关键信号（如触发脉冲、状态反馈、电源分配）的隔离、转换和可靠传输任务，是确保控制系统与功率执行单元之间精准、安全通信的“神经枢纽”。

应用场景：

在一座大型矿山的主井提升机变频驱动系统中，ABB ACS 6000变频器负责驱动大功率同步电机。控制柜内的主控制器（如KUC711AE101）计算出精确的PWM触发脉冲，但这些低压、敏感的电子信号无法直接传输到高压、高噪声的功率柜环境。ABB MC91 HESG440588R4接口模块正是为此关键任务而设计。它接收来自控制板的脉冲信号，通过内部的光电或磁隔离技术进行电气隔离和电平转换，然后将安全、强化的驱动信号通过光纤或电缆传送至IGCT功率单元的门极驱动板。这一过程确保了控制指令的精准送达，同时有效防止了功率侧的高压和噪声干扰窜入控制系统，保障了整个传动系统稳定可靠运行。

核心参数速览：

技术原理与创新价值：

创新点1：高压隔离与信号完整性保障。MC91模块的核心价值在于其强大的电气隔离能力。它在低压控制电路和高压功率电路之间建立了一道坚固的屏障，通常采用光耦或脉冲变压器实现。这不仅能防止功率侧的高压故障冲击损坏昂贵的控制单元，还能有效抑制功率器件开关产生的极高dv/dt噪声，确保微弱的触发脉冲信号在传输过程中不失真、不延迟，保证了功率半导体器件的精确开通与关断。创新点2：可靠的驱动信号分配与调理。该模块内部包含信号调理电路，能够对来自控制板的脉冲进行整形和放大，使其具备足够的驱动能力和抗干扰性，以通过较长电缆可靠地传输至门极驱动板。同时，它可能负责将多个控制信号分配至不同的功率单元，确保系统内多个功率单元协同工作。创新点3：模块化设计与维护便捷性。作为ABB模块化架构的一部分，MC91是一个独立的、可替换的组件。当接口电路出现故障时，可以相对快速地更换该模块，而无需检修复杂的控制板或功率单元主板。这大大简化了维护工作，降低了平均修复时间（MTTR），提高了设备的可用性。

应用案例与行业价值：

某大型钢铁厂热轧生产线的轧机主传动ACS 6000变频器，在一次例行检修后启动时，报出“门极驱动故障”警报。经排查，诊断为一个ABB MC91 HESG440588R4接口模块的输出通道因长期运行于高温环境导致性能下降，传输至某个IGCT的触发脉冲幅值不足。更换新的原装MC91模块后，触发脉冲恢复正常，功率单元成功投入运行，轧机顺利启动。维护工程师指出：“MC91这样的接口模块是控制链路上的关键一环。使用原装备件，确保了信号传输的质量和时序一致性，避免了因触发问题可能导致IGCT损坏的更大损失和生产中断。”

相关产品组合方案：

1. 1.ABB 主控制器： 如KUC711AE101，是产生控制信号的源头。

2. 2.ABB 门极驱动板： 如NIGD-02，接收MC91传来的信号并直接驱动IGCT。

3. 3.ABB IGCT功率半导体： 如5SHY35L4520，是最终的功率执行器件。

4. 4.ABB 电源模块： 为MC91及整个控制系统提供稳定工作电源。

5. 5.ACS 1000/6000 系统机架与背板： 为所有模块提供安装和通信基础。

安装维护与全周期支持：

ABB MC91 HESG440588R4接口模块的安装和更换必须由经过ABB专业培训的工程师执行。操作前必须确保变频器完全断电，并等待直流母线电容充分放电。安装时需注意静电防护，并确保连接器插接到位、锁紧装置可靠。日常维护主要是保持控制柜内清洁和冷却系统正常运行。
