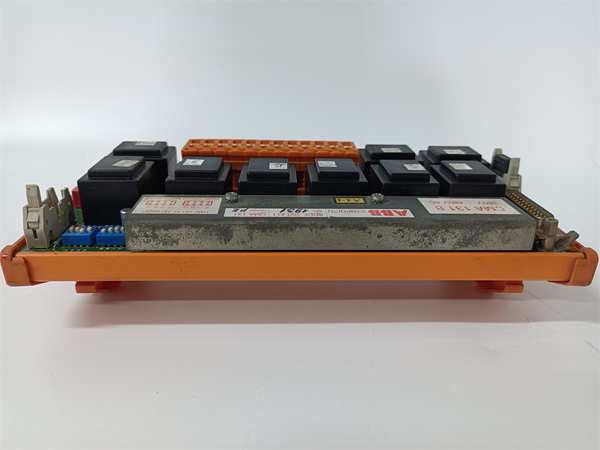

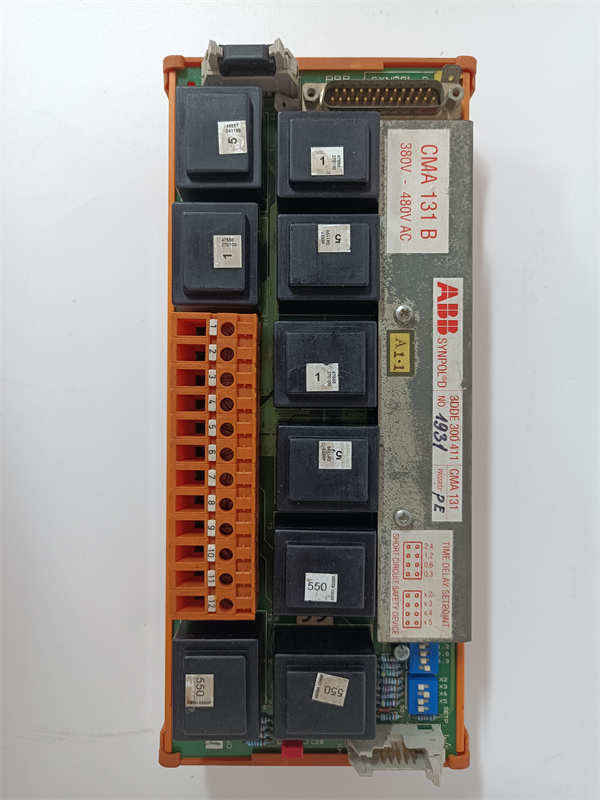

CMA131 3DDE300411

ABB CMA131 3DDE300411 是ABB集团生产的Freelance分布式控制系统（DCS）中的一款高性能控制器模块，属于AC 700F CPU系列。作为CMA120的增强版本，CMA131在保留高度集成特点的基础上，额外增加了一个独立的Profibus DP主站接口，使其能够管理更庞大的远程I/O网络或实现不同设备网络的隔离，特别适用于中到大型的过程自动化应用。

应用场景

在某大型市政污水处理厂的中央控制系统中，需要同时管理庞大的过程I/O网络（如格栅、沉砂池、生化池的数百个监测点）和独立的传动设备网络（如鼓风机、水泵的变频器）。该系统采用ABB CMA131作为区域控制核心。CMA131的第一个Profibus DP端口（DP1）连接ABB S800系列远程I/O站，采集所有过程仪表信号；第二个Profibus DP端口（DP2）则专门用于连接现场数十台变频器，通过PROFIBUS-DP协议实现对设备转速的精确控制。这种双网络架构由CMA131一肩承担，不仅简化了系统结构，降低了成本，更关键的是实现了过程控制与传动控制的高效协同和物理隔离，确保了全厂自动化系统的高效、稳定运行。

核心参数速览

技术原理与创新价值

ABB CMA131 3DDE300411 的核心创新在于其双Profibus DP主站架构，这为系统设计带来了前所未有的灵活性。创新点1：双DP主站实现网络隔离与优化。 这是CMA131与CMA120最显著的区别。两个DP网络可以独立运行，例如将一个网络用于快速、关键的I/O控制（如安全联锁），另一个用于速度要求不高的设备监控。这种隔离减少了单一网络上的数据流量，提升了通信效率和确定性，同时也增强了系统的可靠性和安全性。创新点2：强大的扩展能力与成本效益。 单个CMA131控制器就能支持远超干个I/O点的庞大系统，或者管理两个物理上分散的工艺区域。这避免了因I/O点数量超出而需要增加额外控制器的成本，简化了系统架构，降低了总体拥有成本（TCO）。创新点3：面向传动的深度集成。 双DP口设计使其成为连接传动设备的理想选择。可以轻松集成支持PROFIBUS-DP的变频器、软启动器等，实现高级的协调控制（如多泵切换、比例调速），从而提升整个工艺过程的能效和控制精度。

应用案例与行业价值

案例：水泥厂生料粉磨站控制系统一座现代化水泥厂的生料粉磨站，工艺复杂，设备众多，包括立磨、选粉机、大型风机和数十台电机。控制要求高，且需要将过程参数与传动设备紧密关联。应用流程： 采用ABB CMA131作为粉磨站的控制核心。DP1网络连接所有现场I/O站，监测温度、压力、振动等工艺参数；DP2网络则专门连接立磨主电机、选粉机电机等关键设备的变频器。在ABB Control Builder F软件中，编写优化算法，根据生料喂料量实时调整立磨和风机的转速，实现节能降耗。带来的改进： CMA131的强大性能确保了复杂控制算法的顺利执行。双网络结构使得对传动设备的控制指令更加及时、可靠，立磨运行更加平稳，产品细度合格率显著提升，同时吨产品电耗降低了约5%。维护工程师表示：“CMA131的双网口设计完美解决了我们过去不同网络设备通信拥堵的问题，系统响应速度更快，稳定性极高。”

相关产品组合方案

为构建高性能的Freelance DCS，以下产品与CMA131协同工作：

· •ABB S800系列I/O模块：通过Profibus DP与CMA131连接，是扩展现场信号的核心。

· •ABB Control Builder F工程软件：用于对CMA131及整个系统进行组态、编程和调试的统一平台。

· •ABB ACS800/ACS880系列变频器：通过Profibus DP与CMA131的DP2口集成，实现高级传动控制。

· •ABB CMA120 控制器：适用于I/O点较少、单DP网络即可满足需求的中小型应用。

· •ABB Freelance操作员站：用于监控和控制由CMA131管理的生产过程。

安装维护与全周期支持

ABB CMA131的安装与CMA120类似，采用DIN导轨安装，接线通过下部端子排完成。使用Control Builder F软件可以进行高效的在线组态和调试。其双网络配置在软件中图形化完成，直观简便。日常维护主要通过软件诊断功能监控控制器及两个DP网络的状态。模块支持热插拔，维护便捷。
