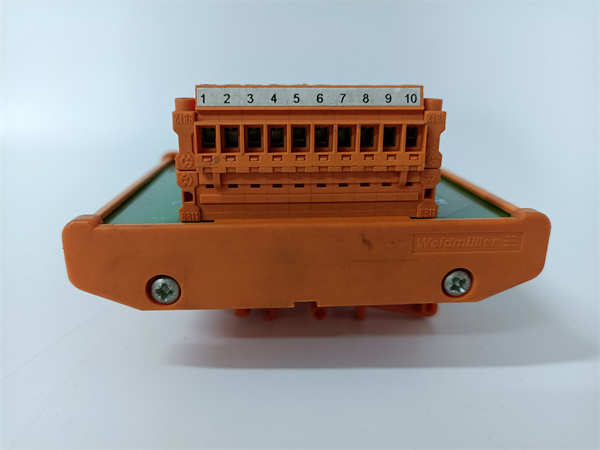

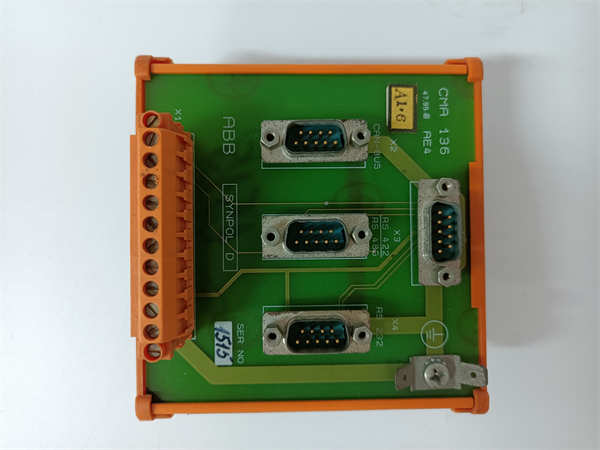

CMA136 3DDE300416

ABB CMA136 3DDE300416 是ABB集团Freelance分布式控制系统（DCS）AC 700F系列中的旗舰级控制器模块。它在CMA132已有双PROFIBUS DP主站（支持DP-V1）的基础上，进一步集成了两个独立的以太网接口，专门用于支持系统级的高可用性（HA）冗余网络架构。这款控制器是为要求最苛刻、不允许因单点网络故障导致通信中断的大型关键过程应用而设计的。

应用场景

在某国家级石油战略储备库的自动化系统中，任何通信中断都可能导致巨大的经济和安全风险。该系统的每个罐区控制单元都采用冗余配置，核心控制器即选用ABB CMA136。CMA136的两个以太网端口分别连接到两套物理隔离的冗余以太网交换机上，形成高可用性的环网或星型拓扑。同时，它的两个PROFIBUS DP端口也分别连接至两套独立的远程I/O网络。这意味着，无论是以太网主干网还是现场的PROFIBUS网络，任何一条通信链路发生故障，CMA136都能通过另一条备用链路无扰切换，保持与操作站和现场设备的持续通信，确保储运过程绝对安全可靠，实现了电信级的可靠性。

核心参数速览

技术原理与创新价值

ABB CMA136 3DDE300416 的核心价值在于其构建的“全方位冗余通信架构”，将系统可用性提升至新的高度。创新点1：真正的系统网络冗余。 这是CMA136与CMA132最本质的区别。普通的双以太网口可能仅用于连接不同网段（如控制网、管理网），而CMA136的双以太网口专为构建冗余网络设计。它可以同时接入两套独立的网络基础设施，采用标准的冗余协议（如MRP），在主链路中断时，能在毫秒级内切换到备用链路，对上位监控系统的连接完全透明，确保操作员站永不“失联”。创新点2：无与伦比的网络分割与负载优化能力。 拥有四个独立通信端口（2 Eth + 2 DP）使系统架构师可以进行极其灵活的规划。例如：Eth Port A连接至中央监控环网，Eth Port B连接至本地设备管理网；DP Port 1连接过程I/O，DP Port 2专用于传动设备。这种物理隔离彻底避免了不同业务数据流之间的相互干扰，极大优化了网络性能和确定性。创新点3：面向关键任务的终极设计。 CMA136的设计目标直指那些停机成本极高或涉及重大安全风险的场合。它的多冗余端口不仅提供了硬件层面的可靠性，更体现了Freelance系统能够满足大型DCS应用需求的成熟性与高端定位。

应用案例与行业价值

案例：大型隧道群综合监控系统一条穿越山区的特长高速公路隧道群，需要一套极其可靠的监控系统来管理通风、照明、消防和交通信号。系统必须保证7x24小时不间断运行。应用流程： 在隧道两端的监控站内，各设置一套冗余的ABB CMA136控制器。每台CMA136的两个以太网口分别连接到贯穿隧道的光纤冗余环网（A网和B网）上。其PROFIBUS DP网络也采用双总线延伸到隧道内，连接现场的远程I/O站。当隧道内某处光缆被意外挖断时，冗余网络立即自愈，CMA136自动切换到备用网络路径，确保所有关键设备始终处于监控之下，为隧道安全运营提供了坚实保障。带来的改进： 该系统实现了理论上的“零”通信单点故障，将因网络问题导致的系统失效风险降至最低。管理方评价：“在CMA136控制器和冗余网络架构的支持下，我们可以向公众承诺最高水平的通行安全保障。其投资是对社会责任的履行，价值远超成本。”

相关产品组合方案

为构建顶级可用的自动化系统，以下产品与CMA136协同工作：

· •ABB 冗余以太网络设备：如支持MRP协议的Managed Switch，与CMA136的雙以太网口共同构建高可用性网络。

· •ABB S800 I/O 及相应网络附件：用于扩展PROFIBUS DP网络，构成完整的现场层。

· •ABB Control Builder F工程软件：用于配置CMA136的复杂网络参数和冗余功能。

· •ABB CMA132 控制器：适用于需要高级诊断但无需以太网冗余的网络架构。

· •ABB Freelance 操作员站：通过冗余网络与CMA136通信，实现监控。

安装维护与全周期支持

ABB CMA136的硬件安装与其他AC 700F模块一致。其配置重点在于网络拓扑的规划和冗余参数的设置，这在Control Builder F中有清晰的向导和界面支持。日常维护中，其强大的网络诊断功能可以清晰显示各端口的连接状态和活动情况，便于快速定位网络问题。冗余设计本身就是为了简化维护、提高可用性。
