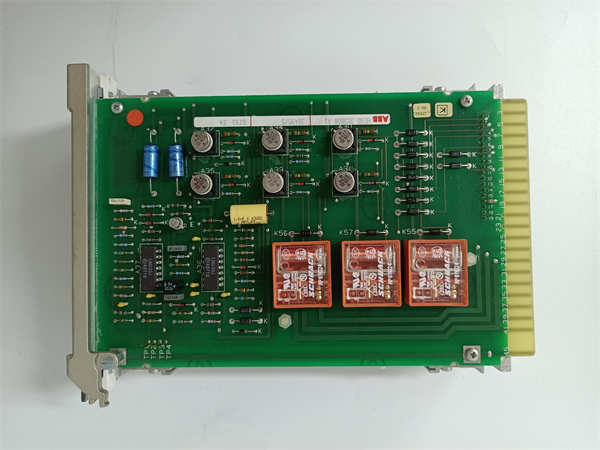

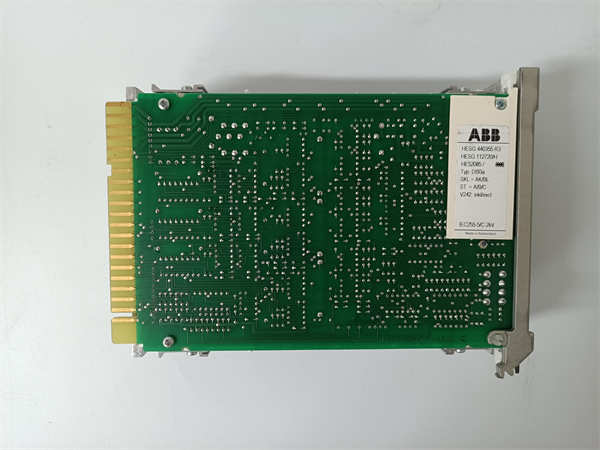

DI93a HESG440355R3

ABB DI93a HESG440355R3 是一款由ABB生产的数字输入模块。该模块是ABB HESG系列电力保护和控制机箱系统的关键组件，专门用于采集现场设备的开关状态信号（如断路器位置、继电器触点、压板状态），为保护装置提供准确的二进制输入信息。

应用场景：

在220kV变电站的高压开关柜中，继电保护装置需要实时监测断路器的“分闸/合闸”位置、接地刀闸的状态以及保护压板的投退情况。ABB DI93a HESG440355R3 模块负责采集这些关键的节点信号。当线路发生故障，保护装置发出跳闸指令后，装置需要通过DI93a 返回的信号快速、准确地判断断路器是否已成功分闸，若未分闸则可能启动后备跳闸措施。其采集信号的可靠性直接关系到故障是否能被有效隔离，是电网安全保护链条中不可或缺的一环。

核心参数速览：

技术原理与创新价值：

创新点1：高标准电气隔离与抗干扰能力。 DI93a 模块在每个输入通道和系统背板之间采用了高质量的光电隔离器。这种设计能够有效阻断现场可能引入的高压瞬变、地电位差和电磁干扰，防止这些干扰窜入敏感的保护系统核心，极大提升了整个系统的电磁兼容性（EMC）等级和运行稳定性，在雷电或开关操作等恶劣电磁环境下尤其重要。创新点2：高密度与灵活配置。 在紧凑的模块尺寸上提供了16个独立的输入通道，显著提高了机箱的空间利用率，使得单个HESG机架能够采集更多的状态信号。模块通常支持宽范围的输入电压（通过跳线或配置选择），并能适应干接点（无源）和湿接点（有源）两种信号源，为现场接线提供了极大的灵活性。创新点3：与HESG系统的无缝集成与诊断。 作为ABB专有系统的一部分，DI93a 与HESG机箱的背板和电源完美兼容，无需复杂的配置即可被系统识别和使用。模块或通道的状态可以被系统监控，便于进行在线诊断和维护，快速定位是外部触点问题还是模块自身故障，提升了系统的可维护性。

应用案例与行业价值：

在大型工业企业的高压配电系统中，进线保护和母联保护采用了ABB HESG平台的保护装置。ABB DI93a HESG440355R3 模块被用于采集所有相关断路器和隔离刀闸的辅助触点位置。应用流程： 来自开关柜的110V DC有源触点信号（表示断路器分位/合位）直接接入DI93a 模块。保护CPU通过背板实时读取这些状态，用于实现复杂的联锁逻辑和自动投切策略。带来的改进： 使用DI93a 模块后，状态信号的采集准确率和可靠性得到保障，避免了因信号误报导致的误操作。电气工程师评价：“ABB DI93a 模块运行非常稳定，其强大的隔离能力让我们在高压开关操作时，从未发生过因干扰导致的状态信号抖动问题。它的高通道数也让我们在后期增加监测点时依然有备用的通道，扩展性很好。”

相关产品组合方案：

· •HESG机箱/电源模块：为DI93a 提供安装基础和电力供应。

· •HESG保护CPU模块（如REF541 等）：系统的控制核心，处理由DI93a 上传的状态信号。

· •模拟量输入模块：用于采集电流、电压等模拟量信号，与DI93a 的数字信号共同构成完整的测量与监视系统。

· •数字输出模块（DO）：用于控制跳闸线圈和指示灯，与DI93a 协同工作。

· •继电器、中间继电器：用于信号转换和隔离，有时在信号进入DI93a 前使用。

· •ABB继电器调试软件（如DigiPhi）：用于对包含DI93a 在内的HESG系统进行配置和监测。

安装维护与全周期支持：

ABB DI93a HESG440355R3 模块的安装需在系统完全断电后进行，将其沿导轨插入HESG机箱的指定插槽，并确保前连接器锁紧。接线时需严格遵循图纸，注意输入信号的极性（对于有源信号）。日常维护主要是通过系统软件监测通道状态，定期检查接线紧固性。
