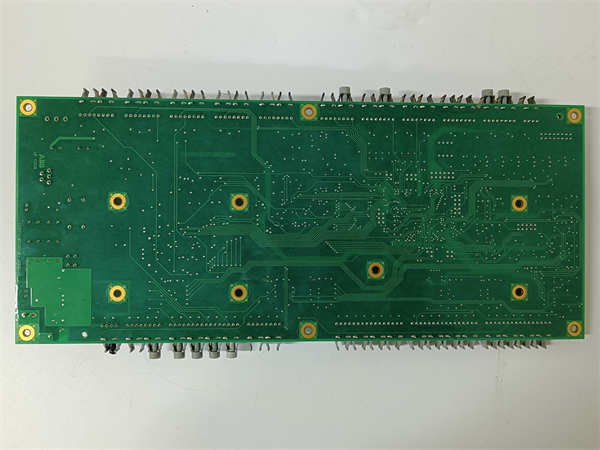

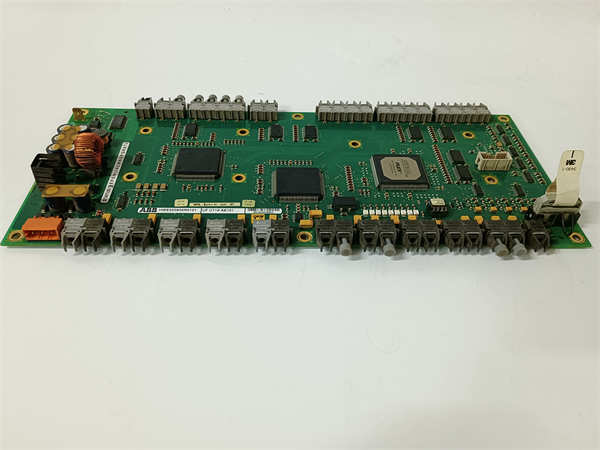

UFC718AE101 HIEE300936R0101

ABB UFC718AE101（订货号：HIEE300936R0101） 是ABB公司生产的一款用于AC 800M高性能控制器的光纤通信模块。该模块是实现AC 800M控制器之间高速、可靠数据同步和通信的关键组件，特别为冗余系统架构而优化。

应用场景：

在超临界火力发电厂的主机控制系统中，要求对锅炉和汽轮机的控制达到极高的同步精度和可靠性。一套配置了ABB UFC718AE101 光纤模块的AC 800M控制器冗余对分别安装在锅炉房和汽轮机房的控制柜内。通过光纤连接，这对控制器实时同步所有过程数据和控制逻辑状态。当主控制器因任何原因需要切换时，备用控制器能够凭借UFC718AE101 维护的完全一致的数据镜像，实现无缝、无扰动的接管，确保发电机组在每秒50周的工频下稳定运行，避免因控制切换导致的功率波动或跳机。

核心参数速览：

技术原理与创新价值：

· •创新点1：高速精准的数据镜像与同步机制。 UFC718AE101 模块专为冗余控制对设计，它通过专用光纤链路，以极高的速率持续地将主控制器的所有关键数据（如过程变量、内部寄存器、逻辑状态）实时镜像到备用控制器。这种机制确保了备用控制器始终拥有与主控制器完全一致的内存映像，为实现真正的“无扰动”切换奠定了坚实基础。

· •创新点2：光纤通信的极致抗干扰与电气隔离。 采用光纤作为传输介质，使控制器之间的通信链路完全免疫于电磁干扰（EMI）、射频干扰（RFI）和地电位差的影响。这对于物理上分散布置在工厂不同区域（如远离中控室的现场设备间）的控制器至关重要，保证了同步数据的绝对完整性和可靠性。

· •创新点3：无缝的热维护与系统高可用性。 模块支持热插拔功能。当需要更换或维护UFC718AE101 模块或其所连接的控制器时，可以在系统不停机的情况下进行操作。主备控制器之间的同步链路会自动管理这种临时中断，并在链路恢复后重新同步，极大地提升了整个控制系统的可用性和可维护性。

应用案例与行业价值：

· •案例一：大型化工联合装置紧急停车系统（ESD）。 该装置的安全仪表系统（SIS）采用AC 800M HI控制器冗余配置，依赖UFC718AE101 进行同步。在一次雷击导致主控制器机柜电源模块故障时，备用控制器通过UFC718AE101 维持的完美同步状态，在数毫秒内无扰动地接管了所有安全联锁功能，避免了装置全线非计划停车，保护了数亿元的资产。仪表工程师评价：“UFC718AE101 构建的同步链路是系统可靠性的‘生命线’，其表现让我们对冗余切换充满信心。”

· •案例二：造纸生产线分布式传动控制。 在长达数百米的纸机上，多个传动分部需要严格同步。使用UFC718AE101 模块连接的AC 800M控制器对，确保了各分部速度指令的同步计算和下发，有效消除了因控制不同步导致的纸张张力波动或断裂，显著提升了产品质量和生产效率。

相关产品组合方案：

1. 1.ABB AC 800M 控制器（如PM802F, PM803F）：UFC718AE101 模块的服务对象和安装基础。

2. 2.ABB 光纤跳线及连接器：用于连接两个UFC718AE101 模块的物理介质。

3. 3.ABB S800 I/O 模块：由AC 800M控制器管理，是控制系统的末端执行单元。

4. 4.ABB 冗余电源模块：为控制器和通信模块提供高可用的电力保障。

5. 5.AC 800M 机架和背板：为整个控制器模块组提供安装平台和电气连接。

6. 6.Control Builder M 工程软件：用于配置、组态和监控包含UFC718AE101 在内的整个AC 800M系统。

安装维护与全周期支持：

ABB UFC718AE101 模块的安装需在系统设计允许的条件下进行。将其沿导轨正确插入AC 800M控制器基架的指定通信槽位，直至锁扣到位。使用符合规格的光纤跳线连接冗余对中的两个模块。上电后，系统会自动识别模块，并通过Control Builder M软件进行通信参数配置和状态监控。日常维护主要是保持光纤接口清洁，避免弯折过度，并定期通过软件检查链路通信状态。
