216VC62a HESG324442R13E HESG324442R112F

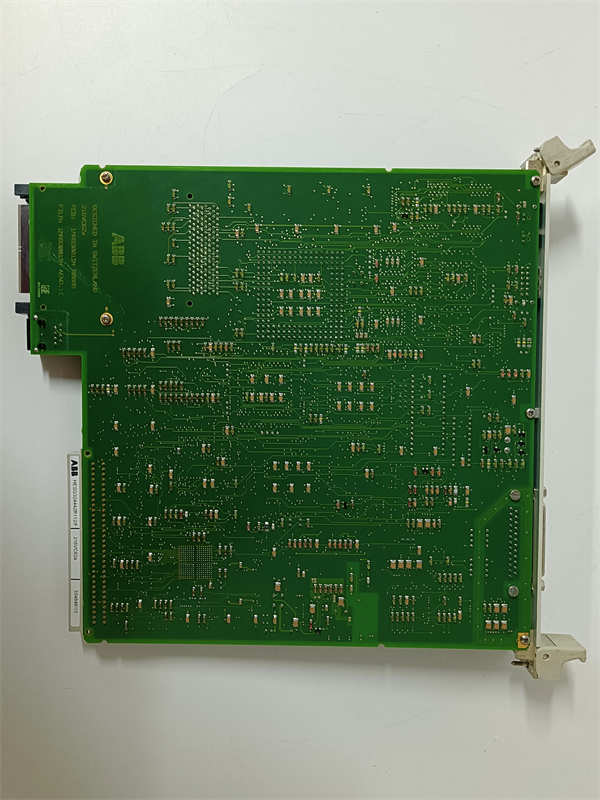

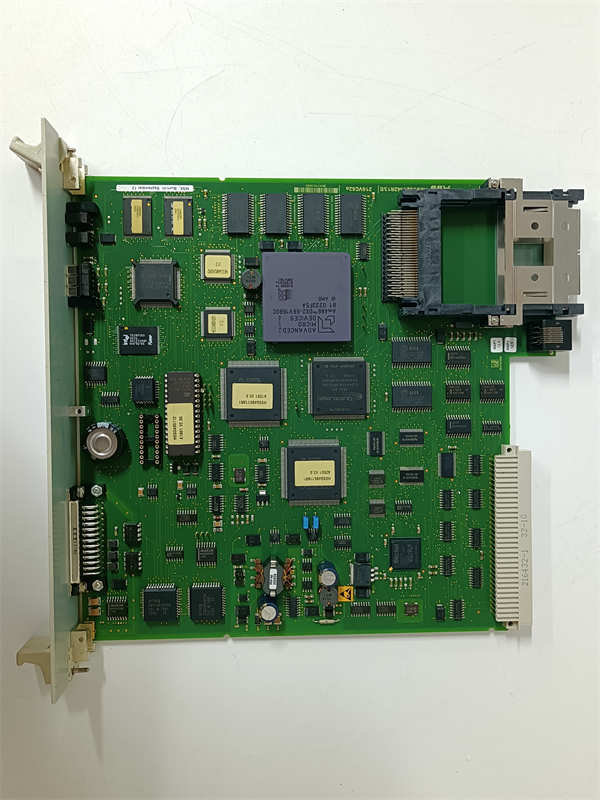

ABB 216VC62a（订货号：HESG324442R13E / HESG324442R112F） 是ABB公司生产的一款高性能模拟量输入（AI）模块。该产品是ABB Advant OCS（开放式控制系统）系列的重要组成部分，专门用于采集各种模拟量传感器信号，实现高精度过程参数测量。

应用场景：

在大型火力发电厂的锅炉控制系统中，ABB 216VC62a 模块负责采集锅炉汽包水位、主蒸汽压力、过热器温度等关键工艺参数。其8个高精度输入通道同时连接多个压力变送器和热电偶，将4-20mA和毫伏信号转换为数字量供DCS系统进行实时监控和控制，确保了发电机组的安全高效运行。

核心参数速览：

技术原理与创新价值：

· •创新点1：智能型多信号自适应处理216VC62a 采用先进的信号调理技术，每个通道均可通过软件独立配置为电流、电压、电阻或温度信号输入。其内置的高精度ADC和数字滤波器能够自动补偿导线电阻，并对热电偶信号进行冷端补偿，大大简化了现场调试工作。

· •创新点2：卓越的抗干扰与隔离性能模块采用通道间完全隔离设计，隔离电压高达1500VAC。结合优异的共模抑制比（>120dB），能够有效抑制现场常见的电磁干扰，确保在恶劣工业环境下仍能获得稳定、准确的测量数据。

· •创新点3：完善的诊断与校准功能具备实时断线检测、超量程报警等诊断功能，支持软件校准而不需要硬件调整。内置的自测试功能可定期验证模块精度，确保长期运行的可靠性。

应用案例与行业价值：

· •案例一：化工装置反应温度精确控制在某聚合反应装置中，216VC62a 模块同时采集8个不同位置的反应温度（采用K型热电偶）。其高精度测量确保了反应温度控制在±0.5°C范围内，使产品合格率从92%提升到98%，年增经济效益超百万元。

· •案例二：水处理厂水质监测系统用于监测pH值、浊度、余氯等多个水质参数。模块的多种信号适配能力简化了系统配置，其稳定的性能确保了24小时连续监测的可靠性，为达标排放提供了有力保障。

相关产品组合方案：

1. 1.ABB 216EA62 模拟量输出模块 - 与216VC62a 配套完成控制回路

2. 2.ABB AC 800M控制器 - 系统的处理核心，与216VC62a 通过总线通信

3. 3.ABB S800 I/O系统 - 提供数字量接口，扩展系统功能

4. 4.ABB 信号调理器 - 为特殊传感器提供接口转换

5. 5.ABB 电源模块 - 为模块提供稳定工作电源

6. 6.ABB 机架背板 - 为模块提供安装基础和电气连接

安装维护与全周期支持：

ABB 216VC62a 模块采用DIN导轨安装方式，支持-20°C ~ +60°C的工作温度范围。安装时需注意信号线的屏蔽和接地，避免与动力线平行敷设。日常维护主要包括定期检查模块状态指示灯、校准信号精度及清洁模块表面。
