5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

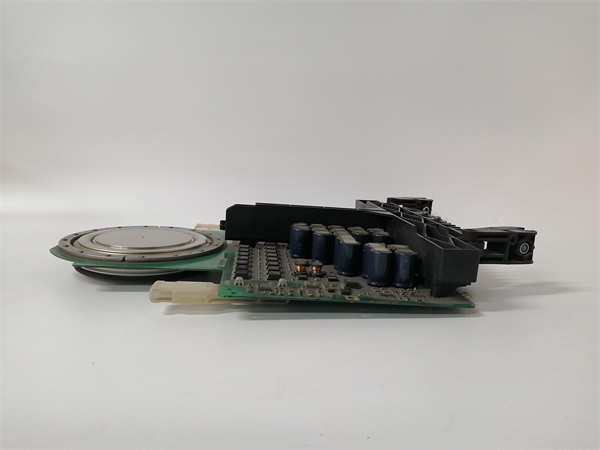

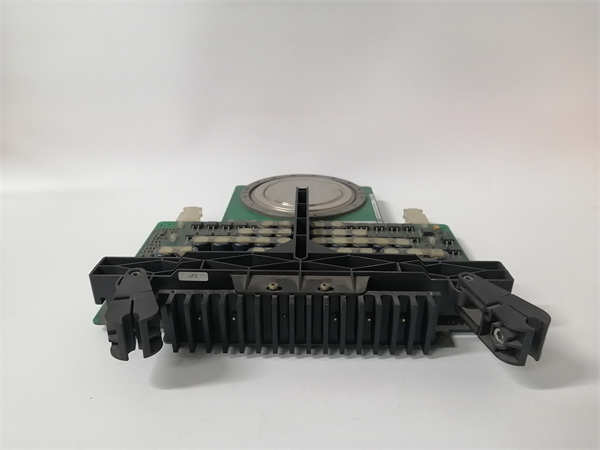

ABB 5SHY3545L0009（订货号：3BHB013085R0001，证书号：3BHE009681R0101） 是ABB公司生产的一款高性能IGBT功率模块，配套GVC750BE101门极驱动板使用。该产品是ACS6000系列中压变频器的核心功率开关器件，采用水冷散热设计，适用于大功率工业传动应用。

应用场景：

在大型石化企业的原料气压缩机驱动系统中，ABB 5SHY3545L0009 IGBT模块作为ACS6000变频器的功率转换核心，将中压电网电源转换为精确控制的变频电源，驱动同步电机无级调速。其可靠的性能确保了压缩机在各种工况下的稳定运行，年运行时间超过8000小时，能效比传统节流调节提高30%以上。

核心参数速览：

技术原理与创新价值：

· •创新点1：高性能压接技术5SHY3545L0009 采用先进的压接式接触技术，避免焊接疲劳问题，提高功率循环能力。其低电感设计减少开关过电压，允许更高开关频率运行。

· •创新点2：集成化门极驱动配套的GVC750BE101 驱动板提供精确的驱动波形，具备短路保护、欠压锁定、软关断等功能。其光纤接口实现高低压完全隔离，确保控制安全。

· •创新点3：智能温度监控模块内置温度传感器，实时监测IGBT结温。结合水冷系统的温度控制，实现最优散热管理，最大限度发挥器件性能。

应用案例与行业价值：

· •案例一：钢铁厂热连轧主传动改造某钢铁厂2350热连轧机主传动采用5SHY3545L0009模块的ACS6000变频器。项目实施后，轧制节奏加快15%，产品厚度精度提高20%，年增产效益超亿元。

· •案例二：海上平台压缩机驱动在深海油气平台，5SHY3545L0009模块驱动出口压缩机，其高可靠性确保了在恶劣海洋环境下的连续运行，避免非计划停产损失。

相关产品组合方案：

1. 1.ABB ACS6000变频器柜 - 5SHY3545L0009的安装平台

2. 2.ABB水冷散热器 - 为模块提供高效冷却

3. 3.ABB控制单元 - 实现变频器智能控制

4. 4.ABB输入电抗器 - 改善电网侧电能质量

5. 5.ABB输出滤波器 - 降低电机侧谐波含量

安装维护与全周期支持：

5SHY3545L0009模块安装需专业工具，确保安装力矩符合规范。定期检查冷却水质、清洁散热器。
