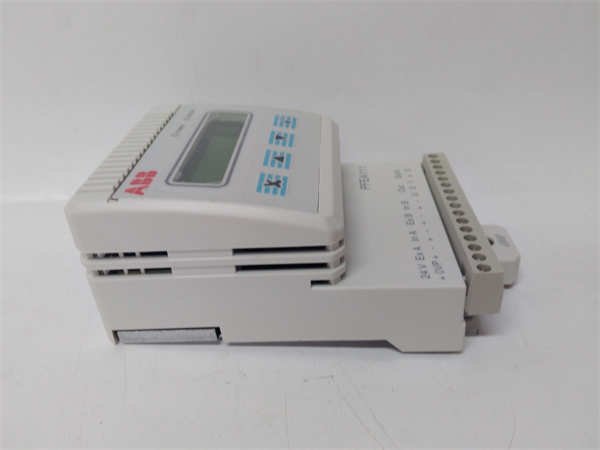

ABB PFEA111-20 3BSE050090R20 是ABB公司生产的一款高性能Profibus DP（Decentralized Periphery）主站通信接口模块。该模块专为ABB AC 800M高性能控制器设计，插入控制器基架后，使AC 800M能够作为主站，管理和控制分布在现场的众多Profibus DP从站设备，如远程I/O、变频器、智能仪表等。应用场景：
在一個大型汽車製造廠的塗裝車間，上百台機器人、傳動鏈驅動變頻器和氣動閥門島分散在數百米長的生產線上。如果為每個設備鋪設直連PLC的信號電纜，佈線將極其複雜且成本高昂。採用 ABB PFEA111-20 3BSE050090R20 模塊構建Profibus DP網絡是理想解決方案。將該模塊插入中央控制室的AC 800M控制器基架，設定為主站。然後，通過一條主幹Profibus DP電纜，串聯起所有現場設備的DP接口（作為從站）。PFEA111-20 作為“交通指揮官”，週期性地掃描所有從站，收集I/O數據並下發控制指令。這種方式將數千根點對點電纜減少為一根總線，極大簡化了佈線，提升了系統的可維護性和擴展性。
核心参数速览：
| |
|---|
| |
| |
| |
| AC 800M 系列控制器（如PM864, PM866等） |
| Profibus DP (符合IEC 61158/61784标准)，DP-V0主站 |
| 自适应，9.6 Kbps 至 12 Mbps可配置 |
| 1个Sub-D 9针接口，支持光缆接口模块（如SOX）扩展 |
| |
| 支持最大244字节输入/244字节输出（每个从站） |
| |
| 强大的模块和网络诊断LED指示灯，支持DPV1诊断 |
| |
技术原理与创新价值：
创新点1：高效的主站调度与实时通信。 ABB PFEA111-20 模块的核心是作为Profibus DP网络的主站管理器。它严格按照配置好的扫描列表，以确定的轮询周期与每个从站进行数据交换。这种确定性通信机制保证了关键I/O数据的刷新率，满足了工业控制对实时性的苛刻要求，其最高12 Mbps的通信速率确保了大数据量交换的效率。创新点2：强大的网络诊断与维护功能。 该模块提供详细的诊断信息，能够快速定位网络故障，如从站丢失、通信超时、电缆断线或短路等。通过LED状态灯和工程软件，维护人员可以迅速识别问题所在，大大缩短了平均修复时间（MTTR）。同时支持从站的带电插拔（在符合规范下），方便了系统的在线维护和扩展。创新点3：灵活的拓扑结构与高可靠性。 支持总线型、树形和星形（配合中继器）拓扑，适应复杂的工厂布局。通过添加光缆接口模块（如SOX），可以实现远距离传输和电磁干扰免疫。这些特性使得 PFEA111-20 能够构建既强大又灵活的网络架构，保障了控制系统的稳定可靠运行。
应用案例与行业价值：
在某大型水处理厂的滤站控制系统中，数十个远程I/O站分布在厂区，负责采集水质参数和控制泵阀。项目采用AC 800M控制器，通过 ABB PFEA111-20 3BSE050090R20 模块连接这些远程站。系统投运后，运行稳定，实现了集中管理。当需要新增一个加药间的I/O站时，工程师仅在软件中更新了组态，从站地址，并就近接入主干DP网络，整个扩展工作一天内完成，无需铺设大量新电缆，显著提升了工程效率和系统的灵活性。
相关产品组合方案
- 1.AC 800M 控制器（如PM864）：系统的控制大脑，PFEA111-20 为其提供DP网络接入能力。
- 2.Profibus DP 从站设备：如ABB的远程I/O站（S800 I/O + CI854 模块）、变频器（ACS880）、第三方智能设备等。
- 3.Profibus 网络组件：如中继器（扩展距离）、总线连接器、屏蔽双绞线电缆。
- 4.光缆连接模块（如SOX）：与 PFEA111-20 配套使用，实现光纤通信。
- 5.Control Builder M 工程软件：用于对AC 800M硬件和 PFEA111-20 进行组态和编程。
- 6.ABB Drive composer：用于对连接到DP网络的ABB变频器进行参数设置。
安装维护与全周期支持
ABB PFEA111-20 3BSE050090R20 的安装需在系统断电下进行。将其对准AC 800M基架的通信槽位，平稳插入并紧固。Profibus网络布线需使用专用屏蔽双绞线（A型），确保屏蔽层单点接地，网络两端需安装终端电阻。日常维护主要是通过软件诊断工具监控网络状态、通信负荷和从站连接状态。支持模块的热插拔更换（在系统允许条件下）。若需更换，可在断电后直接操作。新模块插入后，需通过工程软件下载硬件配置。
